GSM原理资料VIP免费

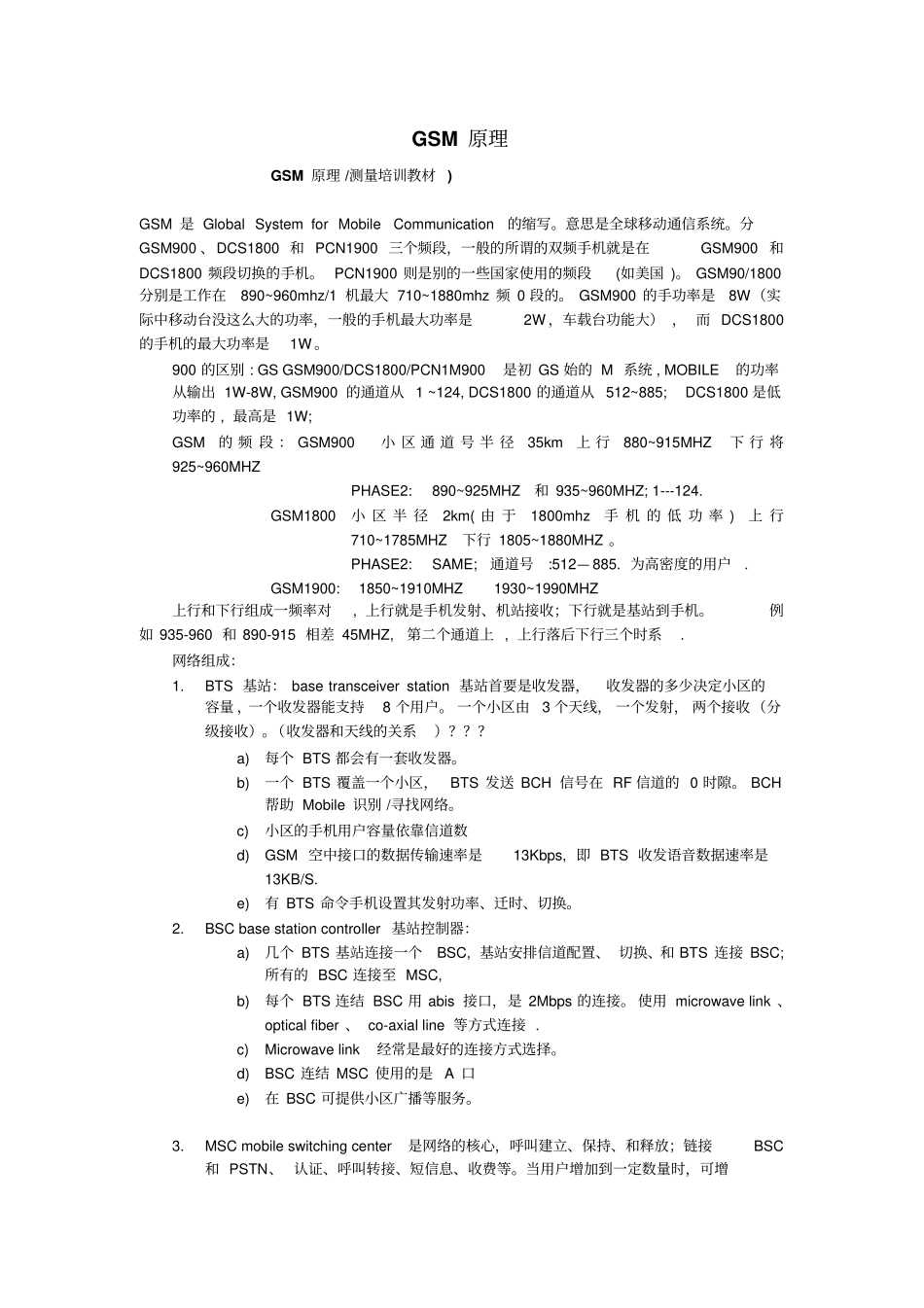

GSM原理资料_第1页
1/13

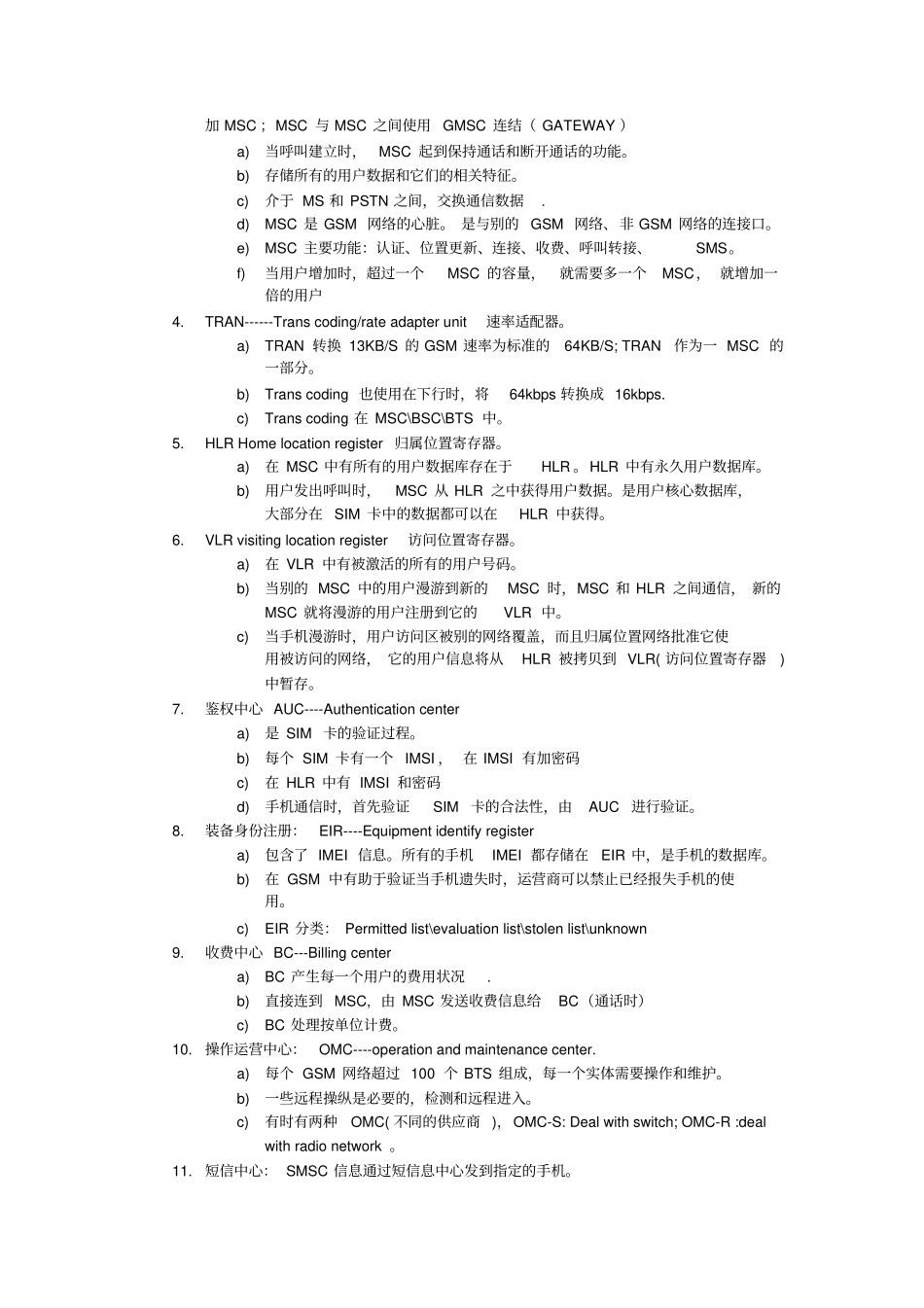

GSM原理资料_第2页
2/13
GSM原理资料_第3页
3/13
GSM原理GSM原理/测量培训教材)GSM是GlobalSystemforMobileCommunication的缩写。意思是全球移动通信系统。分GSM900、DCS1800和PCN1900三个频段,一般的所谓的双频手机就是在GSM900和DCS1800频段切换的手机。PCN1900则是别的一些国家使用的频段(如美国)。GSM90/1800分别是工作在890~960mhz/1机最大710~1880mhz频0段的。GSM900的手功率是8W(实际中移动台没这么大的功率,一般的手机最大功率是2W,车载台功能大),而DCS1800的手机的最大功率是1W。900的区别:GSGSM900/DCS1800/PCN1M900是初GS始的M系统,MOBILE的功率从输出1W-8W,GSM900的通道从1~124,DCS1800的通道从512~885;DCS1800是低功率的,最高是1W;GSM的频段:GSM900小区通道号半径35km上行880~915MHZ下行将925~960MHZPHASE2:890~925MHZ和935~960MHZ;1---124.GSM1800小区半径2km(由于1800mhz手机的低功率)上行710~1785MHZ下行1805~1880MHZ。PHASE2:SAME;通道号:512—885.为高密度的用户.GSM1900:1850~1910MHZ1930~1990MHZ上行和下行组成一频率对,上行就是手机发射、机站接收;下行就是基站到手机。例如935-960和890-915相差45MHZ,第二个通道上,上行落后下行三个时系.网络组成:1.BTS基站:basetransceiverstation基站首要是收发器,收发器的多少决定小区的容量,一个收发器能支持8个用户。一个小区由3个天线,一个发射,两个接收(分级接收)。(收发器和天线的关系)???a)每个BTS都会有一套收发器。b)一个BTS覆盖一个小区,BTS发送BCH信号在RF信道的0时隙。BCH帮助Mobile识别/寻找网络。c)小区的手机用户容量依靠信道数d)GSM空中接口的数据传输速率是13Kbps,即BTS收发语音数据速率是13KB/S.e)有BTS命令手机设置其发射功率、迁时、切换。2.BSCbasestationcontroller基站控制器:a)几个BTS基站连接一个BSC,基站安排信道配置、切换、和BTS连接BSC;所有的BSC连接至MSC,b)每个BTS连结BSC用abis接口,是2Mbps的连接。使用microwavelink、opticalfiber、co-axialline等方式连接.c)Microwavelink经常是最好的连接方式选择。d)BSC连结MSC使用的是A口e)在BSC可提供小区广播等服务。3.MSCmobileswitchingcenter是网络的核心,呼叫建立、保持、和释放;链接BSC和PSTN、认证、呼叫转接、短信息、收费等。当用户增加到一定数量时,可增加MSC;MSC与MSC之间使用GMSC连结(GATEWAY)a)当呼叫建立时,MSC起到保持通话和断开通话的功能。b)存储所有的用户数据和它们的相关特征。c)介于MS和PSTN之间,交换通信数据.d)MSC是GSM网络的心脏。是与别的GSM网络、非GSM网络的连接口。e)MSC主要功能:认证、位置更新、连接、收费、呼叫转接、SMS。f)当用户增加时,超过一个MSC的容量,就需要多一个MSC,就增加一倍的用户4.TRAN------Transcoding/rateadapterunit速率适配器。a)TRAN转换13KB/S的GSM速率为标准的64KB/S;TRAN作为一MSC的一部分。b)Transcoding也使用在下行时,将64kbps转换成16kbps.c)Transcoding在MSC\BSC\BTS中。5.HLRHomelocationregister归属位置寄存器。a)在MSC中有所有的用户数据库存在于HLR。HLR中有永久用户数据库。b)用户发出呼叫时,MSC从HLR之中获得用户数据。是用户核心数据库,大部分在SIM卡中的数据都可以在HLR中获得。6.VLRvisitinglocationregister访问位置寄存器。a)在VLR中有被激活的所有的用户号码。b)当别的MSC中的用户漫游到新的MSC时,MSC和HLR之间通信,新的MSC就将漫游的用户注册到它的VLR中。c)当手机漫游时,用户访问区被别的网络覆盖,而且归属位置网络批准它使用被访问的网络,它的用户信息将从HLR被拷贝到VLR(访问位置寄存器)中暂存。7.鉴权中心AUC----Authenticationcentera)是SIM卡的验证过程。b)每个SIM卡有一个IMSI,在IMSI有加密码c)在HLR中有IMSI和密码d)手机通信时,首先验证SIM卡的合法性,由AUC进行验证。8.装备身份注册:EIR----Equipmentidentifyregistera)包含了IMEI信息。所有的手机IMEI都存储在EIR中,是手机的数据库。b)在GSM中有助于验证当手机遗失时,运营商可以禁止已经报失手机的使用。c)EIR分类:Permittedlist\evaluationlist\stolenlist\unknown9.收费中心BC---Billingcentera)BC产...
