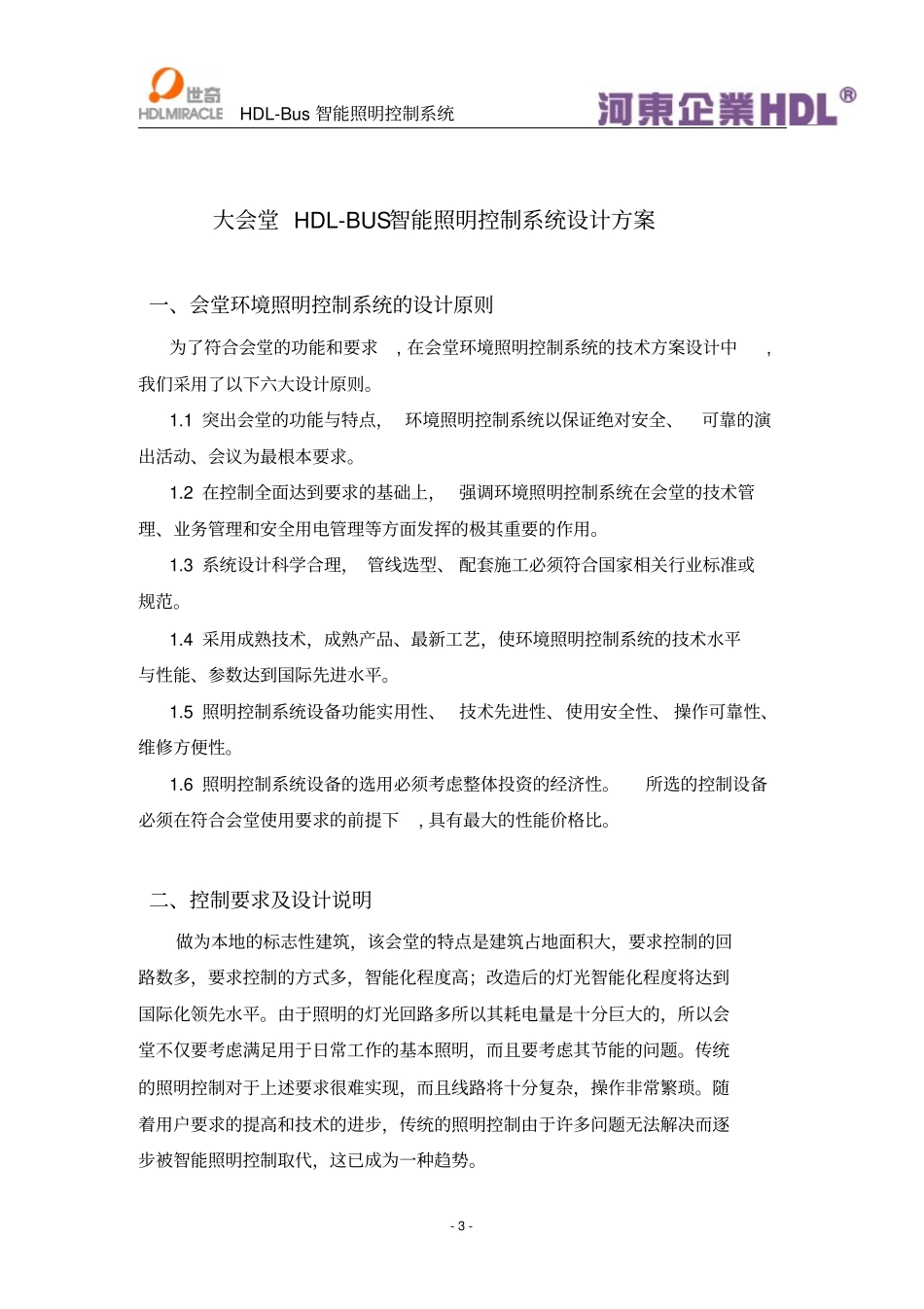

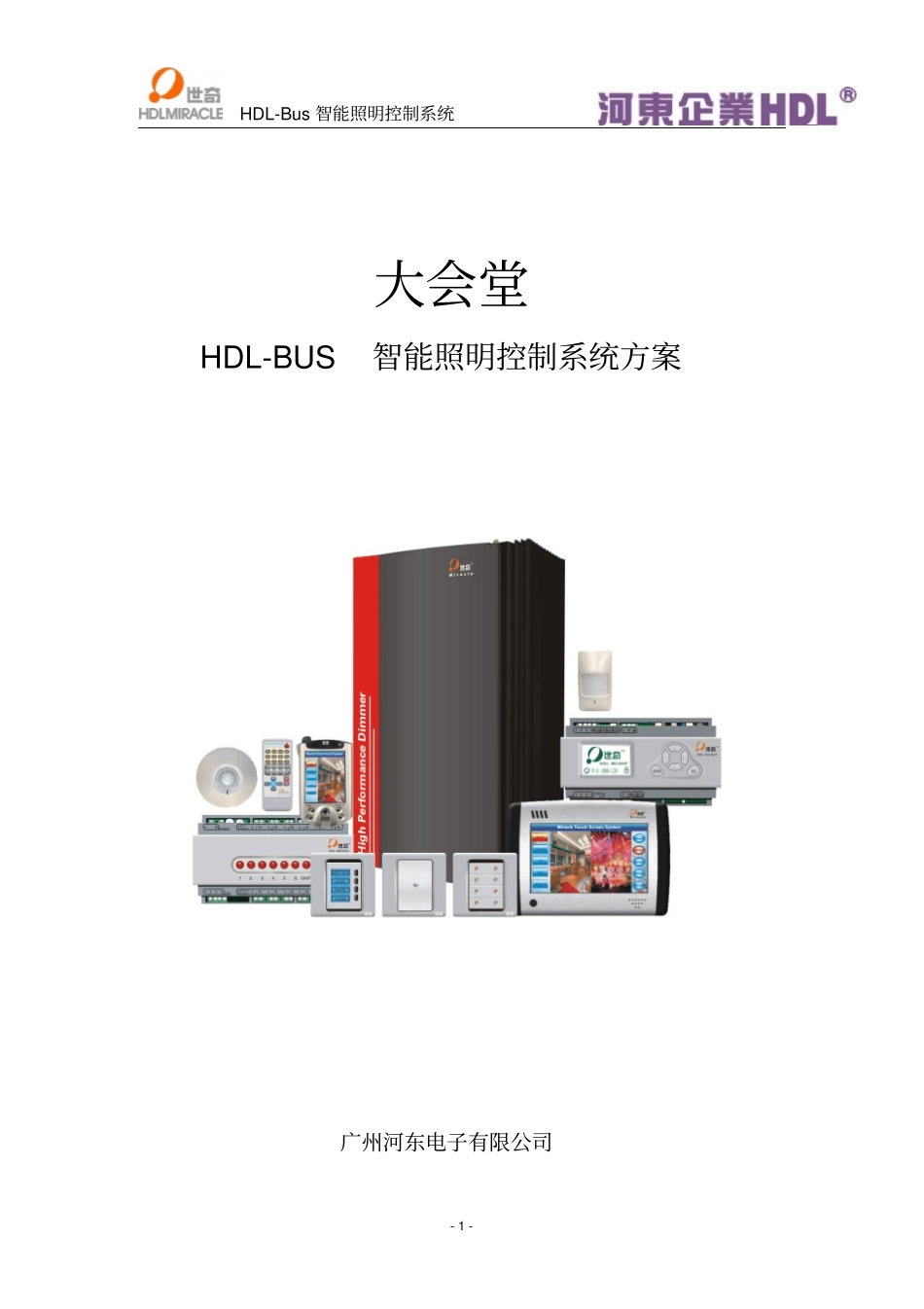

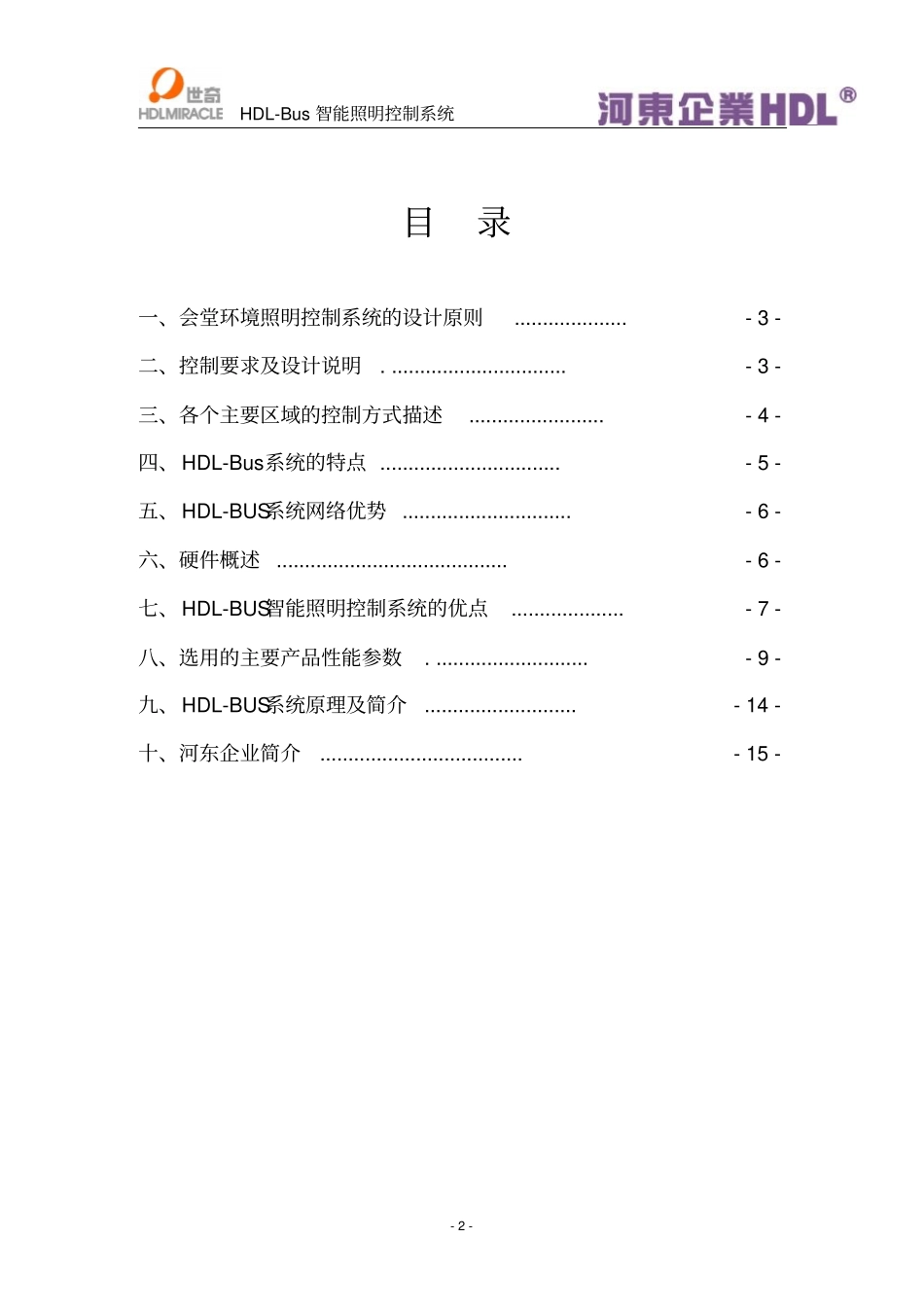

HDL-Bus智能照明控制系统-1-大会堂HDL-BUS智能照明控制系统方案广州河东电子有限公司HDL-Bus智能照明控制系统-2-目录一、会堂环境照明控制系统的设计原则....................-3-二、控制要求及设计说明................................-3-三、各个主要区域的控制方式描述........................-4-四、HDL-Bus系统的特点................................-5-五、HDL-BUS系统网络优势..............................-6-六、硬件概述.........................................-6-七、HDL-BUS智能照明控制系统的优点....................-7-八、选用的主要产品性能参数............................-9-九、HDL-BUS系统原理及简介...........................-14-十、河东企业简介....................................-15-HDL-Bus智能照明控制系统-3-大会堂HDL-BUS智能照明控制系统设计方案一、会堂环境照明控制系统的设计原则为了符合会堂的功能和要求,在会堂环境照明控制系统的技术方案设计中,我们采用了以下六大设计原则。1.1突出会堂的功能与特点，环境照明控制系统以保证绝对安全、可靠的演出活动、会议为最根本要求。1.2在控制全面达到要求的基础上，强调环境照明控制系统在会堂的技术管理、业务管理和安全用电管理等方面发挥的极其重要的作用。1.3系统设计科学合理，管线选型、配套施工必须符合国家相关行业标准或规范。1.4采用成熟技术，成熟产品、最新工艺，使环境照明控制系统的技术水平与性能、参数达到国际先进水平。1.5照明控制系统设备功能实用性、技术先进性、使用安全性、操作可靠性、维修方便性。1.6照明控制系统设备的选用必须考虑整体投资的经济性。所选的控制设备必须在符合会堂使用要求的前提下,具有最大的性能价格比。二、控制要求及设计说明做为本地的标志性建筑，该会堂的特点是建筑占地面积大，要求控制的回路数多，要求控制的方式多，智能化程度高；改造后的灯光智能化程度将达到国际化领先水平。由于照明的灯光回路多所以其耗电量是十分巨大的，所以会堂不仅要考虑满足用于日常工作的基本照明，而且要考虑其节能的问题。传统的照明控制对于上述要求很难实现，而且线路将十分复杂，操作非常繁琐。随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。HDL-Bus智能照明控制系统-4-河东公司的HDL-Bus智能化照明控制系统，对会堂的不同区域、不同使用功能的照明营造有层次、变化的灯光环境；可减少人力工作疏忽、节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。我公司设计采用智能照明控制系统包括会堂观众厅、走廊、卫生间、会见厅、贵宾休息室、补妆更衣候场厅、化妆间等公共区域的照明、空调及通风机的集中控制，并提供开放接口实现与第三方系统的集成（例如：安防系统，消防系统，大楼管理系统等）。三、各个主要区域的控制方式描述会见厅控制要求：智能开/关及智能调光控制。场景设置：根据使用需要设置多种灯光场景如“入坐”、“接见”、“拍照”、“会谈”、“特殊要求”等。观众厅控制要求——观众灯光环镜满足入场、演出开始、放影、开会、清洁等等的需求，依据会议的进程可建立不同的事件响应模式，如开会发言模式应以突出发言人的形象为主，主席台灯光在70%-100%之间，以不影响发言人感觉为原则；听众席以灯光亮度80%为主，灯槽开启50%，方便与会人员记录。演出模式主席台前面的灯光闭；观众席以筒灯由前排至后逐渐关闭；演出结束时灯光依次逐渐点亮。开会模式所有灯光全部开启，亮度90%-100%。入场模式观众席筒灯开启一半亮度在50%，灯槽及主席台灯全部关闭。清洁模式观众席主照明灯全部关闭；只留部分筒灯开启以满足清洁需要。公共走廊通过智能开/关及智能调光控制。来实现节能，可节省30%的能源，同时还可以延长灯具寿命。根据使用需要分为全部开启，1/3灯具开启，2/3灯具开启，HDL-Bus智能照明控制系统-5-分区开启，全部关闭。卫生间通过智能开/关及智能调光控制。在没有人或晚上时分通过定时器对卫生间进行分时间段控制以提供低照度的基本照明来实现节...
