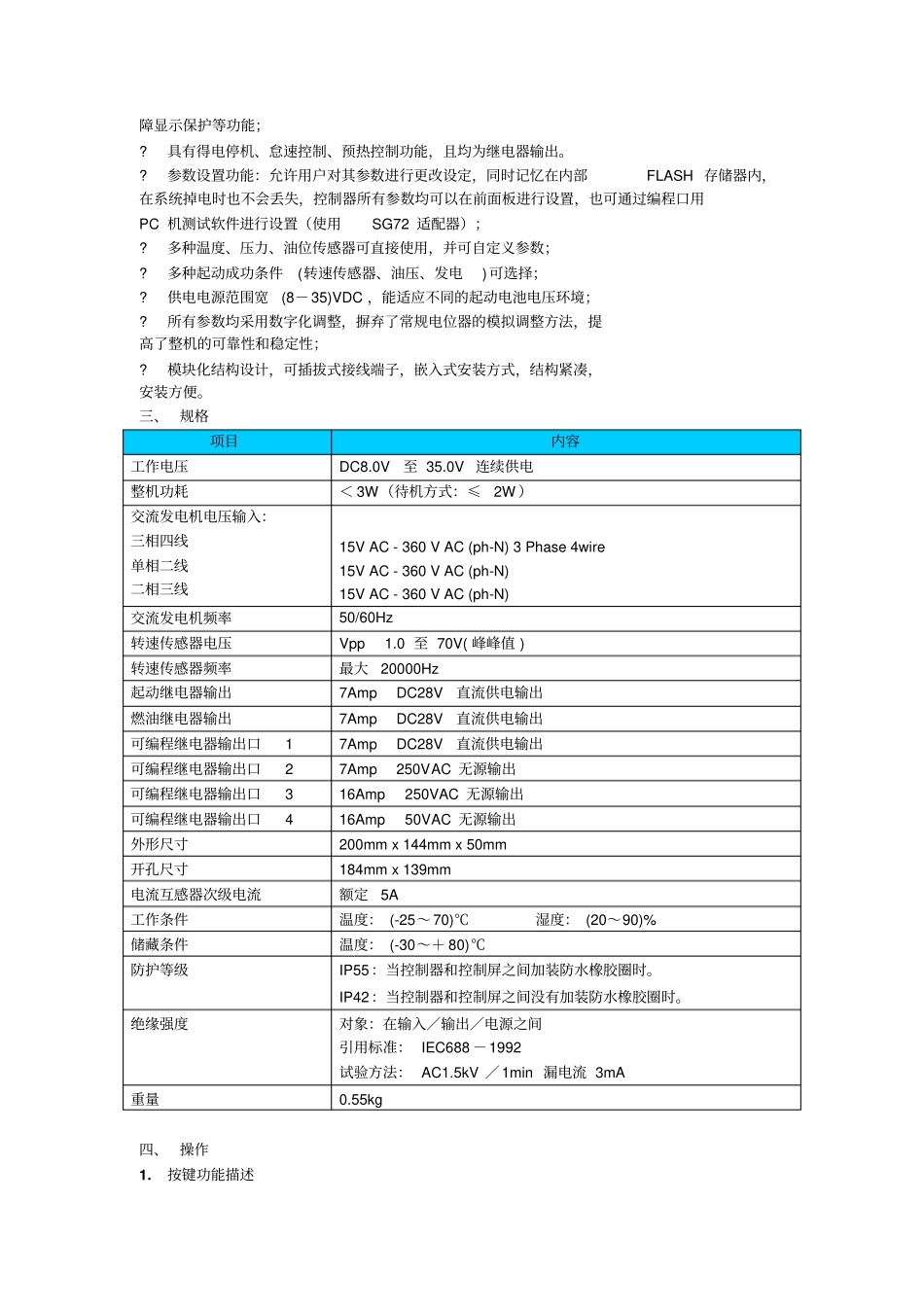

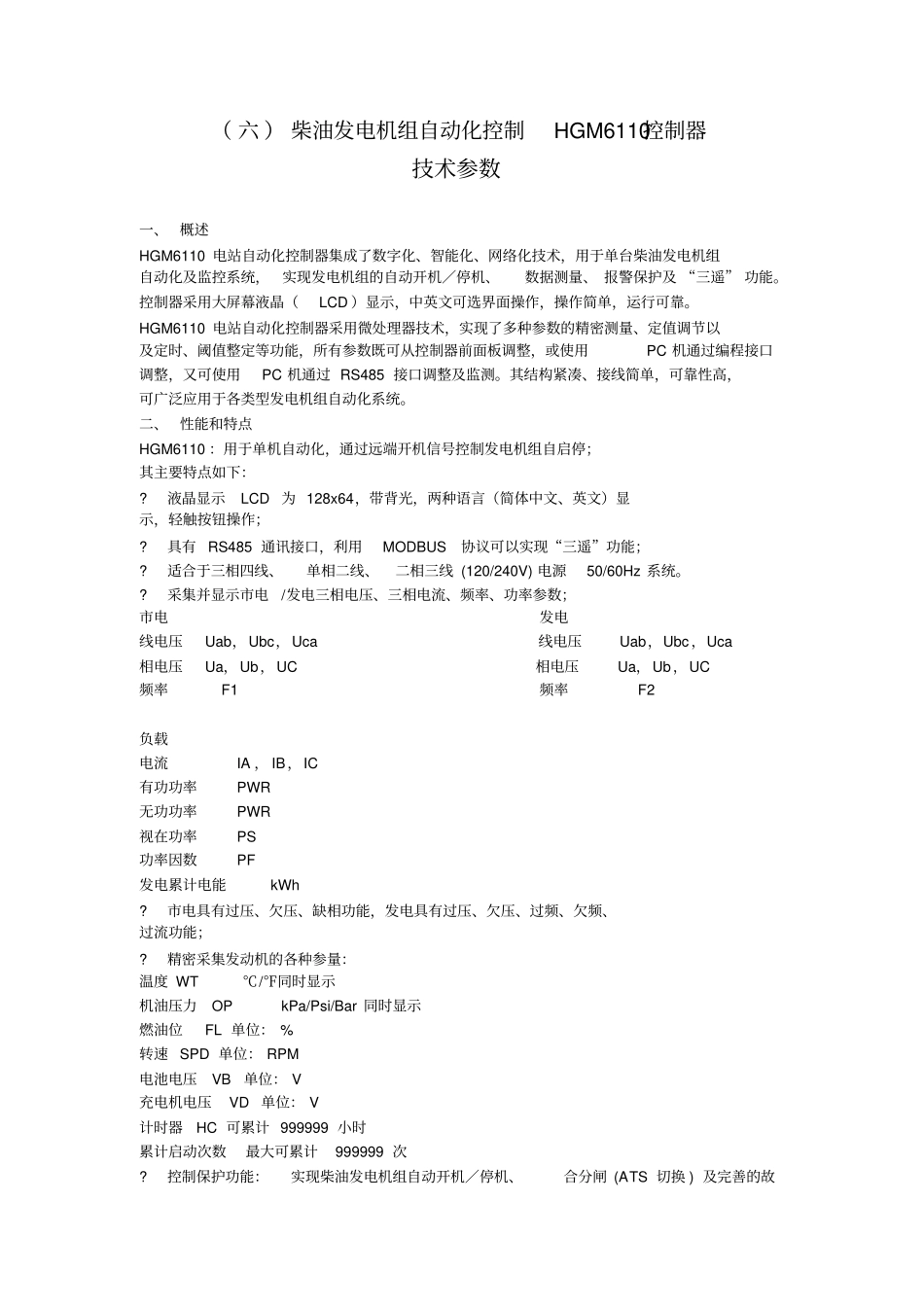

（六）柴油发电机组自动化控制HGM6110控制器技术参数一、概述HGM6110电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。HGM6110电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，所有参数既可从控制器前面板调整，或使用PC机通过编程接口调整，又可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单，可靠性高，可广泛应用于各类型发电机组自动化系统。二、性能和特点HGM6110：用于单机自动化，通过远端开机信号控制发电机组自启停；其主要特点如下：?液晶显示LCD为128x64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作；?具有RS485通讯接口，利用MODBUS协议可以实现“三遥”功能；?适合于三相四线、单相二线、二相三线(120/240V)电源50/60Hz系统。?采集并显示市电/发电三相电压、三相电流、频率、功率参数；市电发电线电压Uab，Ubc，Uca线电压Uab，Ubc，Uca相电压Ua，Ub，UC相电压Ua，Ub，UC频率F1频率F2负载电流IA，IB，IC有功功率PWR无功功率PWR视在功率PS功率因数PF发电累计电能kWh?市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；?精密采集发动机的各种参量：温度WT℃/℉同时显示机油压力OPkPa/Psi/Bar同时显示燃油位FL单位：%转速SPD单位：RPM电池电压VB单位：V充电机电压VD单位：V计时器HC可累计999999小时累计启动次数最大可累计999999次?控制保护功能：实现柴油发电机组自动开机／停机、合分闸(ATS切换)及完善的故障显示保护等功能；?具有得电停机、怠速控制、预热控制功能，且均为继电器输出。?参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内，在系统掉电时也不会丢失，控制器所有参数均可以在前面板进行设置，也可通过编程口用PC机测试软件进行设置（使用SG72适配器）；?多种温度、压力、油位传感器可直接使用，并可自定义参数；?多种起动成功条件(转速传感器、油压、发电)可选择；?供电电源范围宽(8－35)VDC，能适应不同的起动电池电压环境；?所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性；?模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。三、规格项目内容工作电压DC8.0V至35.0V连续供电整机功耗＜3W（待机方式：≤2W）交流发电机电压输入：三相四线单相二线二相三线15VAC-360VAC(ph-N)3Phase4wire15VAC-360VAC(ph-N)15VAC-360VAC(ph-N)交流发电机频率50/60Hz转速传感器电压Vpp1.0至70V(峰峰值)转速传感器频率最大20000Hz起动继电器输出7AmpDC28V直流供电输出燃油继电器输出7AmpDC28V直流供电输出可编程继电器输出口17AmpDC28V直流供电输出可编程继电器输出口27Amp250VAC无源输出可编程继电器输出口316Amp250VAC无源输出可编程继电器输出口416Amp50VAC无源输出外形尺寸200mmx144mmx50mm开孔尺寸184mmx139mm电流互感器次级电流额定5A工作条件温度：(-25～70)℃湿度：(20～90)%储藏条件温度：(-30～＋80)℃防护等级IP55：当控制器和控制屏之间加装防水橡胶圈时。IP42：当控制器和控制屏之间没有加装防水橡胶圈时。绝缘强度对象：在输入／输出／电源之间引用标准：IEC688－1992试验方法：AC1.5kV／1min漏电流3mA重量0.55kg四、操作1.按键功能描述停机/复位键在手动／自动状态下，均可以使运转中的发电机组停止。在发电机组报警状态下，可以使任何的告警复位。在停机模式下，按键3秒钟以上，可以测试面板指示灯是否正常(试灯)。开机键在手动模式或手动试机模式下，按此键可以使静止的发电机组开始起动。手动键按下此键，可以将控制器置于手动状态。自动键按下此键，可以将控制器置于自动状态。带载运行键在手动状态下，在发电正常时，可以让油机带载运行。（HGM6110无此功能）设置/确认键进入设置菜单，并在设置中移动光标及确认设置信息。上翻/增加翻屏，在设置中向上移动光标及增加...
