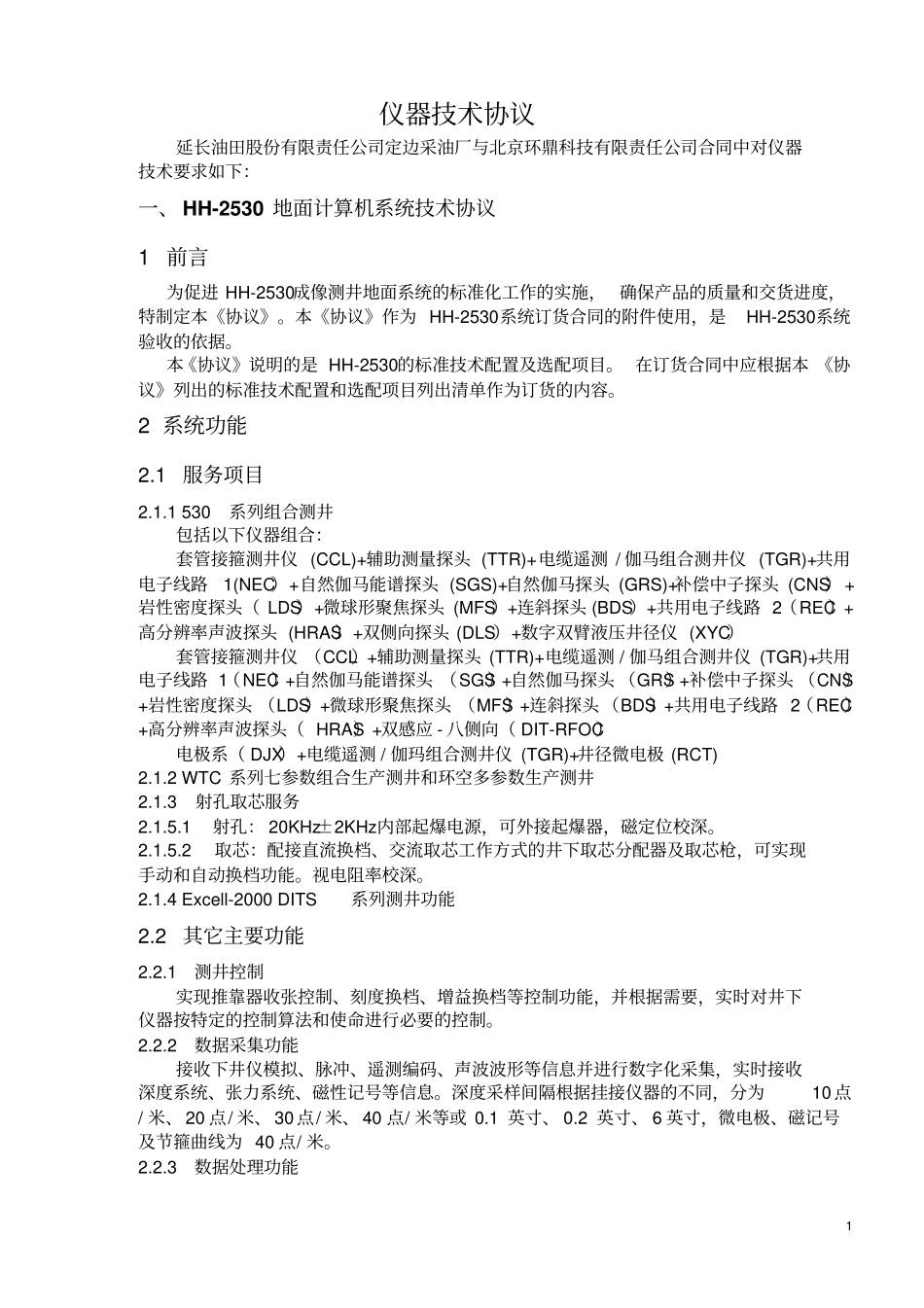

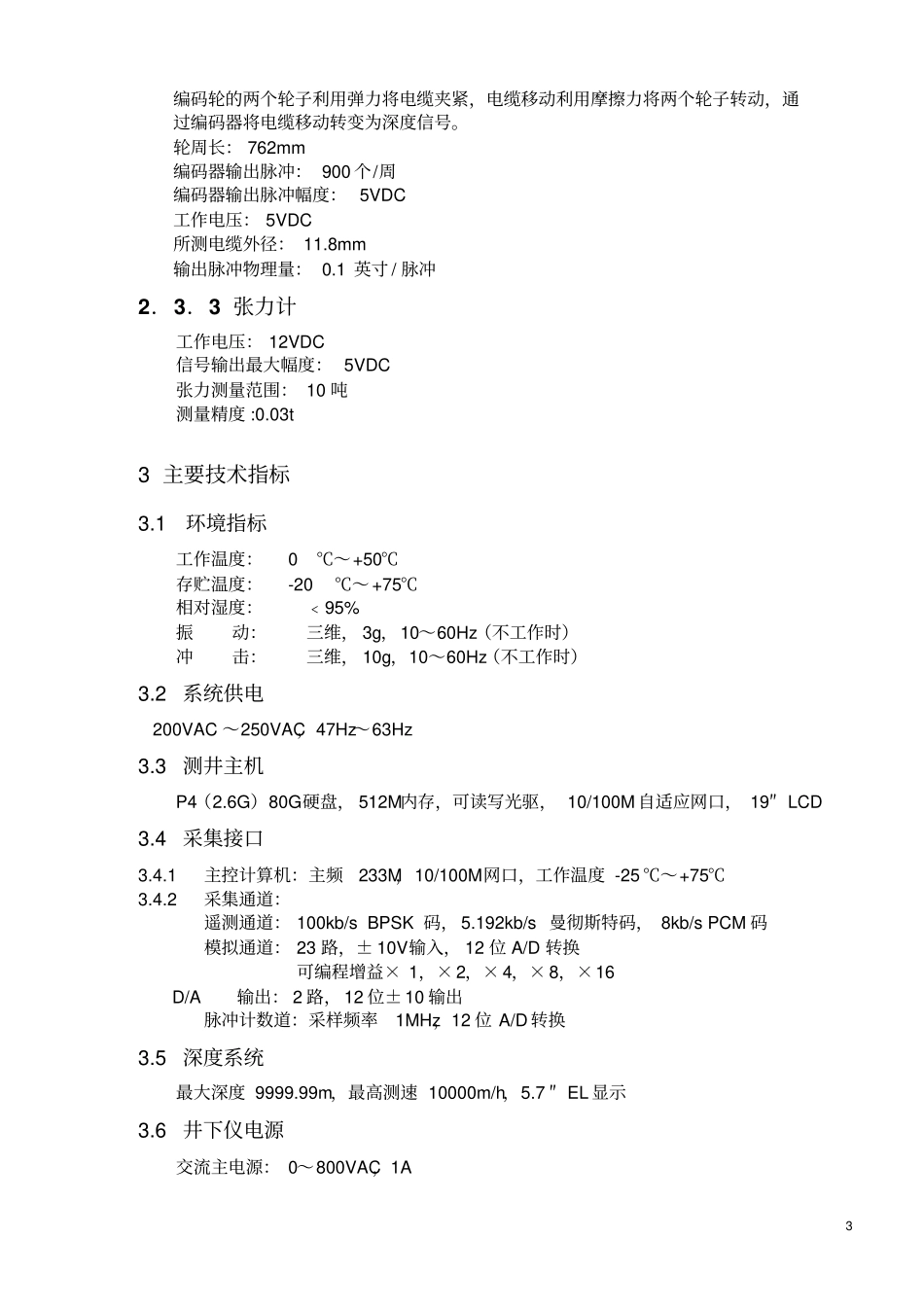

1仪器技术协议延长油田股份有限责任公司定边采油厂与北京环鼎科技有限责任公司合同中对仪器技术要求如下：一、HH-2530地面计算机系统技术协议1前言为促进HH-2530成像测井地面系统的标准化工作的实施，确保产品的质量和交货进度，特制定本《协议》。本《协议》作为HH-2530系统订货合同的附件使用，是HH-2530系统验收的依据。本《协议》说明的是HH-2530的标准技术配置及选配项目。在订货合同中应根据本《协议》列出的标准技术配置和选配项目列出清单作为订货的内容。2系统功能2.1服务项目2.1.1530系列组合测井包括以下仪器组合：套管接箍测井仪(CCL)+辅助测量探头(TTR)+电缆遥测/伽马组合测井仪(TGR)+共用电子线路1(NEC）+自然伽马能谱探头(SGS)+自然伽马探头(GRS)+补偿中子探头(CNS）+岩性密度探头（LDS）+微球形聚焦探头(MFS）+连斜探头(BDS）+共用电子线路2（REC）+高分辨率声波探头(HRAS）+双侧向探头(DLS）+数字双臂液压井径仪(XYC）套管接箍测井仪（CCL）+辅助测量探头(TTR)+电缆遥测/伽马组合测井仪(TGR)+共用电子线路1（NEC）+自然伽马能谱探头（SGS）+自然伽马探头（GRS）+补偿中子探头（CNS）+岩性密度探头（LDS）+微球形聚焦探头（MFS）+连斜探头（BDS）+共用电子线路2（REC）+高分辨率声波探头（HRAS）+双感应-八侧向（DIT-RFOC）电极系（DJX）+电缆遥测/伽玛组合测井仪(TGR)+井径微电极(RCT)2.1.2WTC系列七参数组合生产测井和环空多参数生产测井2.1.3射孔取芯服务2.1.5.1射孔：20KHz±2KHz内部起爆电源，可外接起爆器，磁定位校深。2.1.5.2取芯：配接直流换档、交流取芯工作方式的井下取芯分配器及取芯枪，可实现手动和自动换档功能。视电阻率校深。2.1.4Excell-2000DITS系列测井功能2.2其它主要功能2.2.1测井控制实现推靠器收张控制、刻度换档、增益换档等控制功能，并根据需要，实时对井下仪器按特定的控制算法和使命进行必要的控制。2.2.2数据采集功能接收下井仪模拟、脉冲、遥测编码、声波波形等信息并进行数字化采集，实时接收深度系统、张力系统、磁性记号等信息。深度采样间隔根据挂接仪器的不同，分为10点/米、20点/米、30点/米、40点/米等或0.1英寸、0.2英寸、6英寸，微电极、磁记号及节箍曲线为40点/米。2.2.3数据处理功能2对采集的数据进行滤波、刻度及其校正、环境校正、深度校正、工程值单位转换、数据计算、统计分析等。2.2.4综合显示功能具有良好、完整、多窗口的人机对话直观界面。能实现滚动、冻结、扫描等多种测井曲线显示方式。具有测井数据、刻度信息及文表曲线等综合显示能力，可实时显示声波波形、系统状态、被测物理量的计算值及原始值。测井操作命令实时提示显示。下井仪器的状态监视，可在CRT上显示。2.2.5数据记录功能能自动实时记录各种刻度信息和测井作业信息。可将各种测井数据记录在硬盘或软盘上，测后可刻录在光盘或记录在磁带上。测井数据可分别以LIS、716等格式记录。测井数据可以转换成LAS格式，转换参数可以控制2.2.6数据回放与编辑功能可对测井数据进行回放显示或绘图，对原始测井数据进行重新计算。可对测井数据文件进行合并、拼接、替换、剔点、平移、深度拉伸和压缩处理。716与LIS格式可相互转换。当测量井斜时，测井数据文件可做测后三维图处理。2.2.8刻度可根据菜单提示进行各种车间刻度、测前刻度、测后刻度、汉字或英文显示，打印各种刻度列表信息，可记录每种仪器每次刻度数据信息文件。刻度值的范围应一并打出。2.2.9测试诊断2.2.10绘图各种测井曲线实时绘图。三种曲线越界补偿方式，有粗实线、细实线、点划线等八种线型。提供多种曲线滤波方式。人工控制绘图的运行与禁止。有对数、线性两种网格类型，网格道数以及每道阶数、道位可由人工选择。有1:10，1:20，1:40，1:50，1:100，1:200，1:500等十种深度网络比例。对于CBL/VDL，绘图应使用标准的CBL/VDL格式，应有水泥量的计算和曲线输出，VDL波形应可数字化记录、回放。2.3深度系统2．3．1SDDP深度面板SDDP是用于配接哈里伯顿2000DITS系列和HH2530系列测井系统的深度面板。HH-2530具有独立的深度系统，同时接收左（或右）IDW深度编码脉冲，可处理和显示深度、速度、张力...
