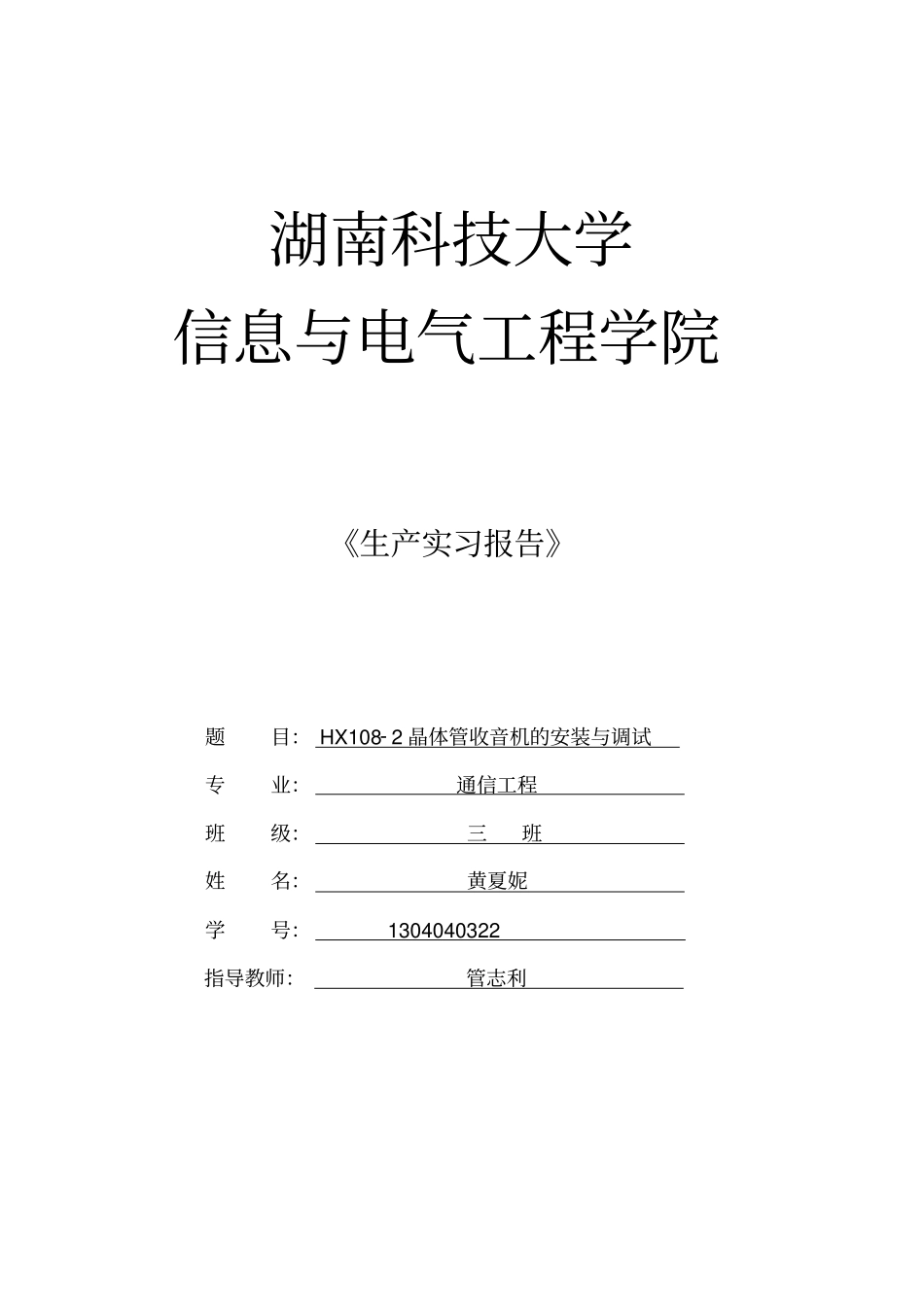

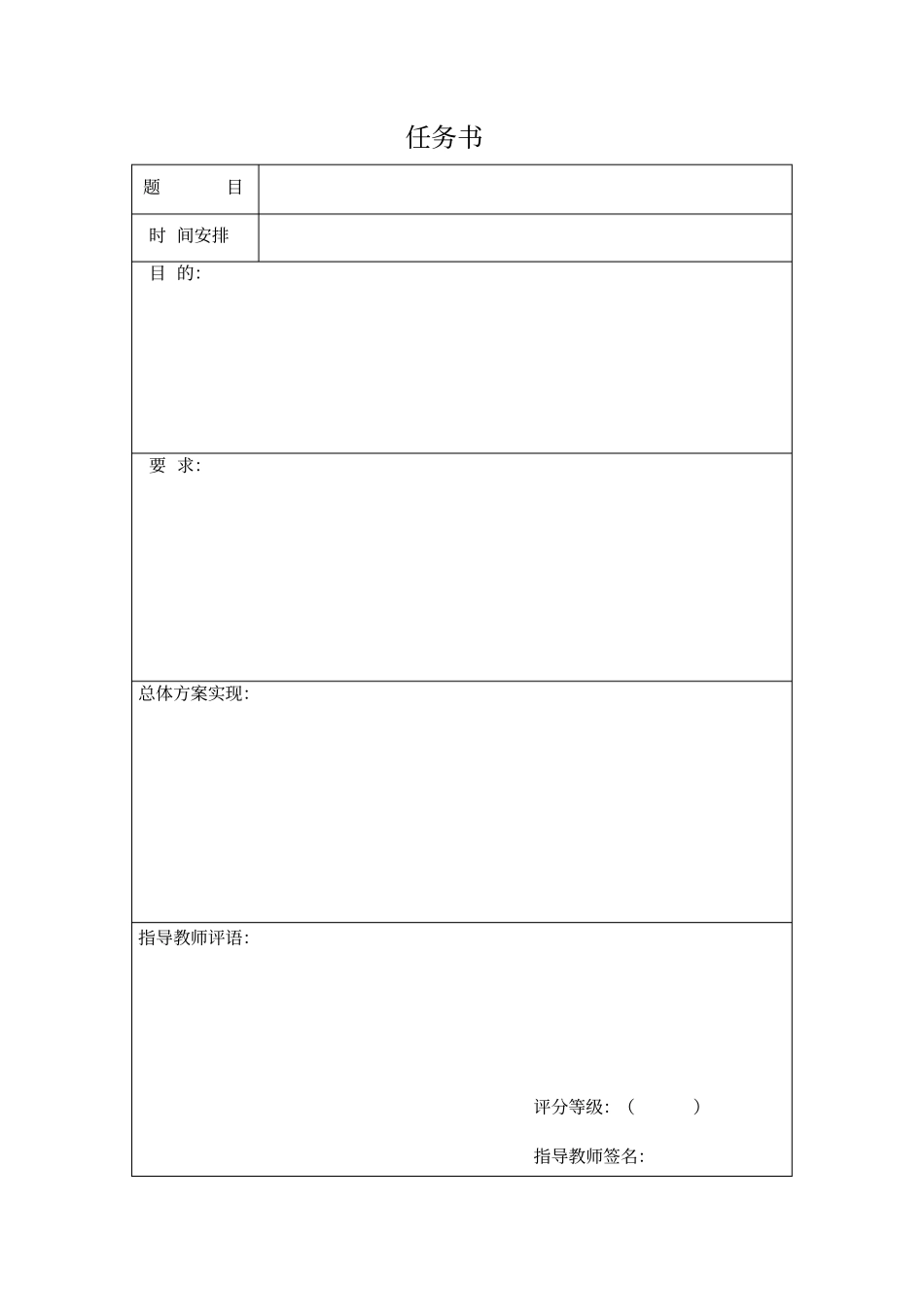

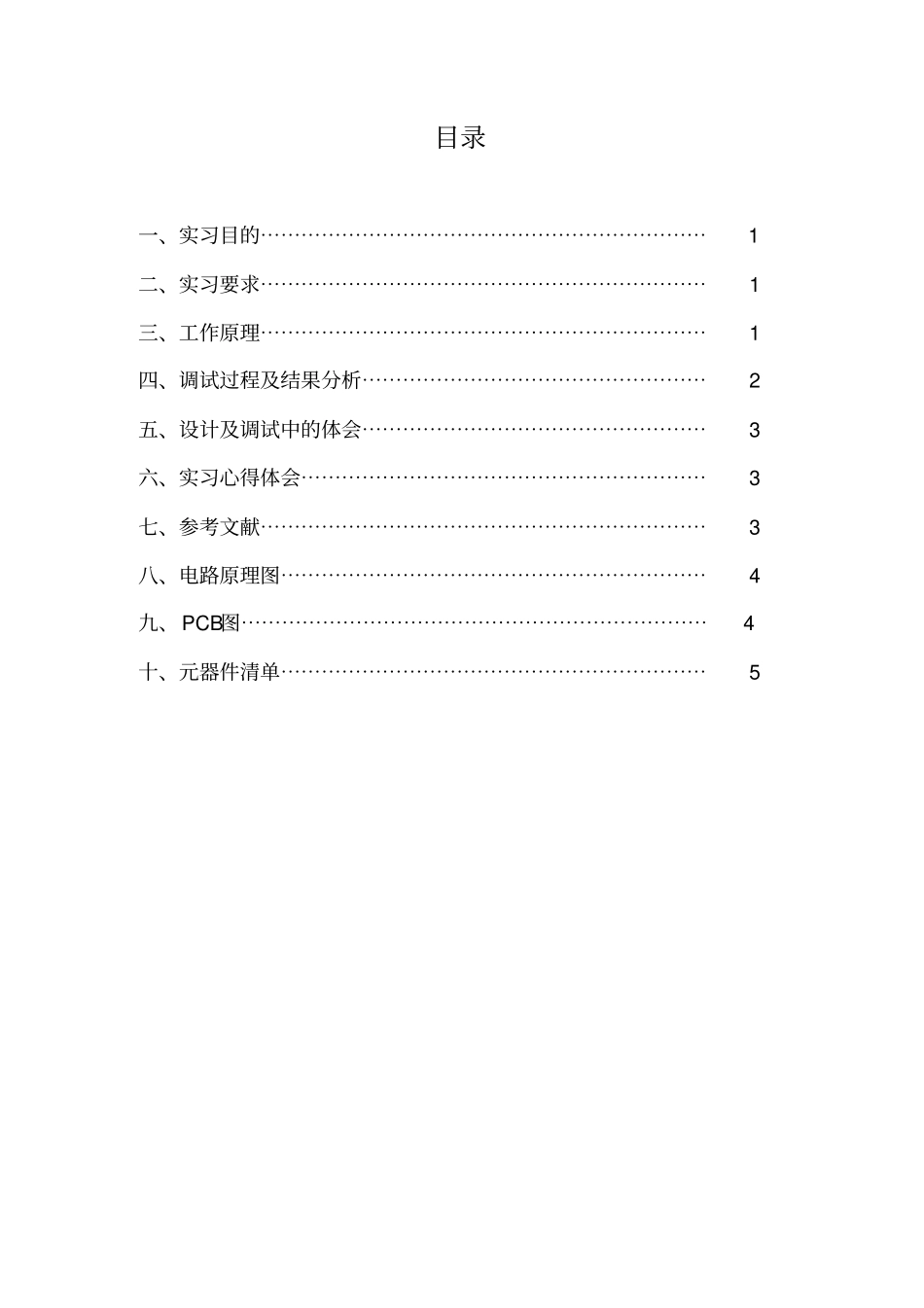

湖南科技大学信息与电气工程学院《生产实习报告》题目：HX108-2晶体管收音机的安装与调试专业：通信工程班级：三班姓名：黄夏妮学号：1304040322指导教师：管志利任务书题目时间安排目的：要求：总体方案实现：指导教师评语：评分等级：（）指导教师签名：目录一、实习目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、实习要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、调试过程及结果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、设计及调试中的体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六、实习心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3七、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3八、电路原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4九、PCB图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4十、元器件清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5-1-一、实习目的电工电子生产实习是通信工程专业本科学生了解和掌握电工电子生产工艺的必需的实习过程。通过电工电子生产实习，使学生掌握电工产品、电子产品的生产工艺，具体要达到如下目标：1.掌握电子产品生产过程的通孔插入安装工艺、焊接工艺、表面安装工艺技术和检测技术等工艺技术；2.熟悉电工电子产品生产的整个工艺过程，并能熟练掌握其主要生产过程；3.学会使用常用电工电子生产过程中的仪器、设备和工具。二、实习要求1、了解原理图与装配接线图对应关系，理解装配说明书上符号并与实对照；2、根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊接过程中出现的故障；3、按照HX108－2七管半导体收音机的装备图，使用protel软件绘制原理图；4、按照HX108－2七管半导体收音机的器件实际尺寸，在protel软件中绘制器件封装并绘制PCB制板文件。5、安装电池后能正常开机，至少收到1个或以上的电台，至少收到1个清晰的电台。三、工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。（1）高频放大电路：能够选择并接收由天线感应的高频电波，它把具有良好的信噪比的高频信号进行放大。（2）混频级电路：把已经过高频放大的载频信号和本机振荡频率信号进行混合，得到两者的差即中频信号。调频的中频信号是10.7兆赫，而调幅的中频信号是465千赫，然后把中频信号送到中放级进行放大。（3）本机振荡电路：一般调频调谐器的本机振荡频率，比接收的载波频率低10.7兆赫，调幅调谐器的本机振荡频率则比接收频率高465千赫。在高级调频调谐器中往往采用晶体振荡电路，以便使本机振荡稳定。（4）中放AGC电路：高频电路发过来的中频信号，要通过这个电路进行放大，同时消去噪声，排除无用信号，调谐器的基本性能多集中体现在中频电路上。（5）鉴频电路：是把中频信号中的声频信号分离出来还原成原始的声音信号。（6）声频放大电路：声频放大电路的作用主要是对左、右两路信号进行放大，以适应输出的要求，低频放大器的输出就是调谐器的输出。-2-四、调试过程及结果分析收音机的调试主要包括：基本调试（外观检查和静态电路测试）、中周调整、中频频率调整、统调。将电位器开关关掉，装上电池用万用表的50mV档来测量，表笔跨接在电位器开关的两端（黑色表笔接电池负极，红色表笔接开关的另一端）若电流指示小于10mV，则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量D，C，B，A四个电流缺口，若被测量电流的数字在规定的参考值的左右即可用电烙铁将四个缺口依次连通，再把音量开到最大，调双连拨盘即可收到电台。在安装电路板的...
