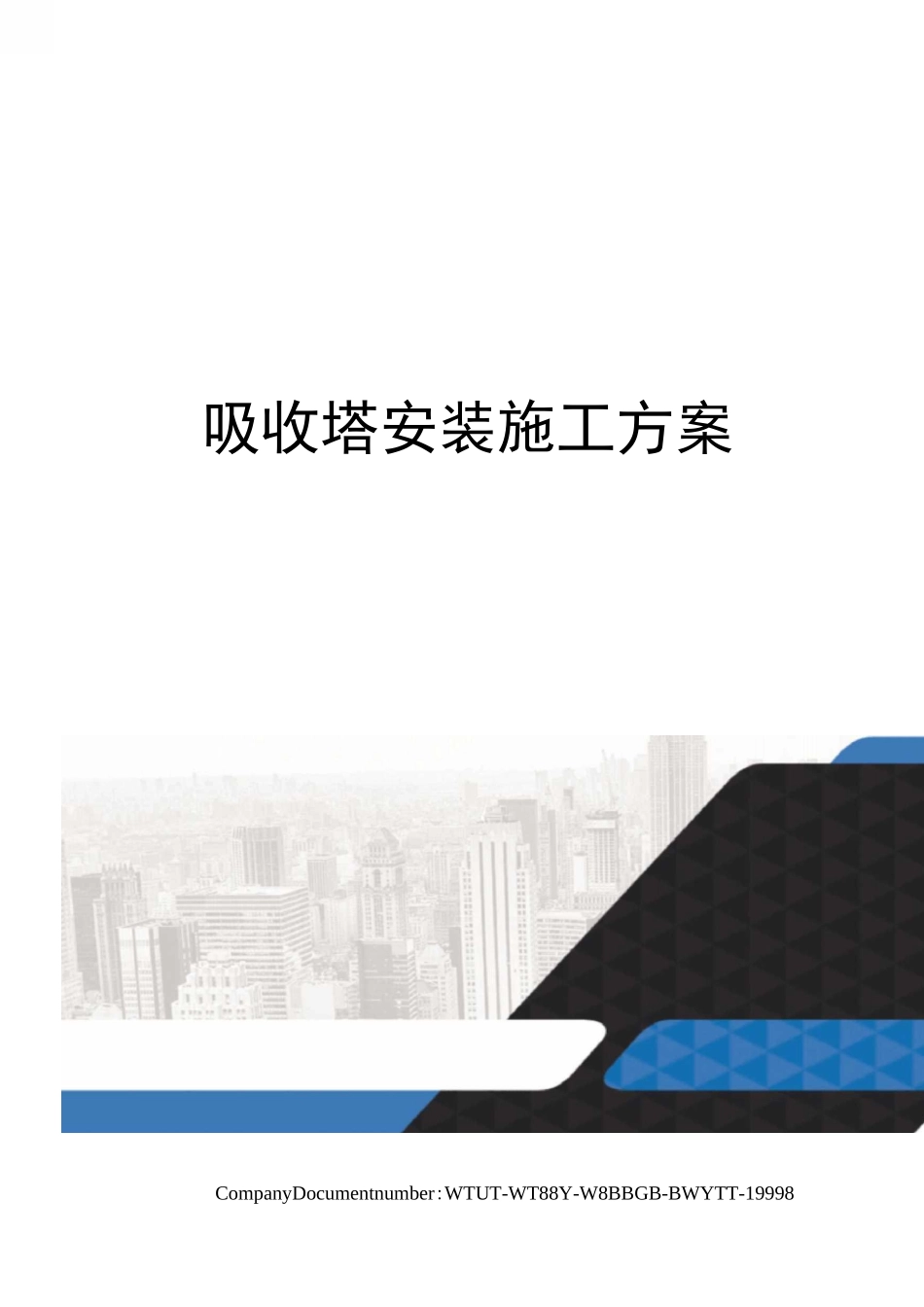

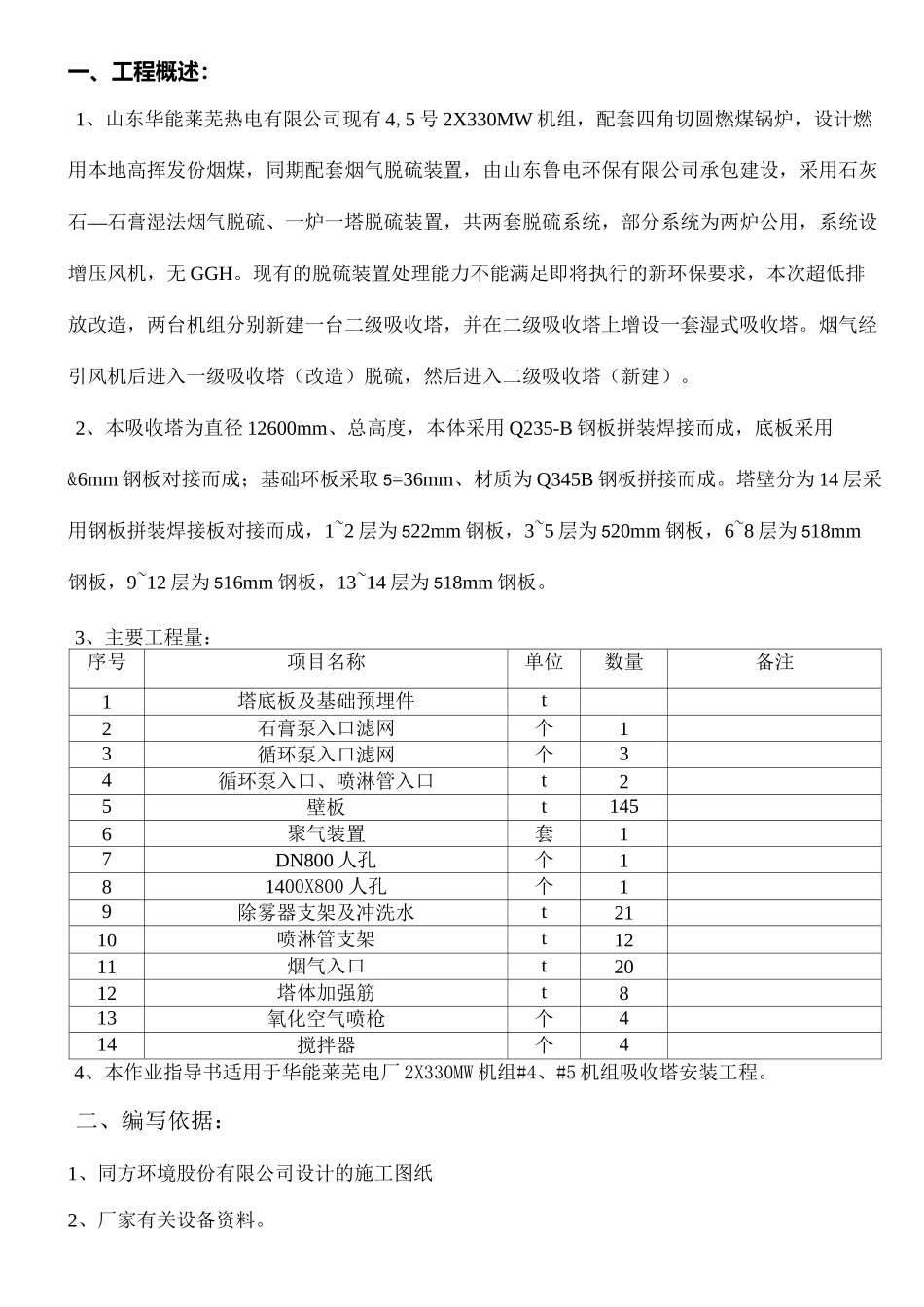

吸收塔安装施工方案CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998一、工程概述：1、山东华能莱芜热电有限公司现有4,5号2X330MW机组，配套四角切圆燃煤锅炉，设计燃用本地高挥发份烟煤，同期配套烟气脱硫装置，由山东鲁电环保有限公司承包建设，采用石灰石—石膏湿法烟气脱硫、一炉一塔脱硫装置，共两套脱硫系统，部分系统为两炉公用，系统设增压风机，无GGH。现有的脱硫装置处理能力不能满足即将执行的新环保要求，本次超低排放改造，两台机组分别新建一台二级吸收塔，并在二级吸收塔上增设一套湿式吸收塔。烟气经引风机后进入一级吸收塔（改造）脱硫，然后进入二级吸收塔（新建）。2、本吸收塔为直径12600mm、总高度，本体采用Q235-B钢板拼装焊接而成，底板采用&6mm钢板对接而成；基础环板采取5=36mm、材质为Q345B钢板拼接而成。塔壁分为14层采用钢板拼装焊接板对接而成，1~2层为522mm钢板，3~5层为520mm钢板，6~8层为518mm钢板，9~12层为516mm钢板，13~14层为518mm钢板。3、主要工程量：序号项目名称单位数量备注1塔底板及基础预埋件t2石膏泵入口滤网个13循环泵入口滤网个34循环泵入口、喷淋管入口t25壁板t1456聚气装置套17DN800人孔个181400X800人孔个19除雾器支架及冲洗水t2110喷淋管支架t1211烟气入口t2012塔体加强筋t813氧化空气喷枪个414搅拌器个44、本作业指导书适用于华能莱芜电厂2X330MW机组#4、#5机组吸收塔安装工程。二、编写依据：1、同方环境股份有限公司设计的施工图纸2、厂家有关设备资料。3、《电力建设工程施工技术管理导则》（2002年版）。4、电力建设施工技术规范（第2部分：锅炉机组DL。5、电力建设施工质量验收及评价规程（第2部分:锅炉机组DLT）6、电力建设施工质量验收及评定规程（第7部分：焊接DLTo7、火力发电厂焊接技术规程（DLT869-2012）。8、《电力建设安全工作规程》（火力发电厂部分）（2014年版）。9、《电力建设安全健康与环境管理工作规定》（2002年版）。10、《工程建设标准强制性条文电力工程部分（2011年版）》。三、人力资源配置1、人员配置：序号工种人数备注1负责人（生产经理）1名2技术员1名3安全员1名4钳工8名5焊工15名6起重工4名7吊车司机2名8架子工6名9电工3名10辅助工若干需要临时安排2、施工进度节点：610、吸收塔清理、检查、验收、封闭四、施工准备1、施工技术准备、对施工前的技术准备工作，必须细致、认真的进行，否则可能会造成人力、物力的巨大浪费，施工技术准备的范围可以根据不同的施工阶段划分。、组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。发现问题，提前与建设单位、设计单位协商。、做好技术交底工作，技术交底是施工技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。2、施工场地准备、施工电源接入到施工现场，电源从现场总电源中接入。、根据吸收塔的安装位置及周围场地，按起重设备吊装最远距离时起吊工件的最大量以及能从设备堆放点或组装地点较方便的地方把工件吊到安装位置的原则确定起重设备的位置,这样可避免工件的多次倒运，造成工件变形和损坏，以提高工效。、确定好设备堆放和组装场地。堆放及加工场地设置在供热首站西侧的空地上，平整场地后铺设碎石子及混凝土层，防止地面下沉造成零部件变形或倒塌。、根据安装的顺序确定零部件的堆放位置和顺序，并留有设备倒运通道。设备倒运通道为电厂东外环迂回至吸收塔施工现场。壁板直接在基础上组装。根据现场条件和临时用电措施并设置供组装部件用的平台和在安装现场设置工具房及电源配电盘。3、施工生产准备、施工工程中所需的材料、构配件根据生产进度安排，明确进场时间，保证按计划供应，对整个施工过程举足轻重，直接影响工程工期、质量和成本。、根据吸收塔结构特点，设置安装机具，如:专用安装工具（如顶升装置）等、测量工具（卷尺、钢板尺）等。、施工机械准备根据施工进度计划，拟订施工机械计划表，按计划组织相应施工机械进场就位主要使用机械设备和工器具序号机具名...
