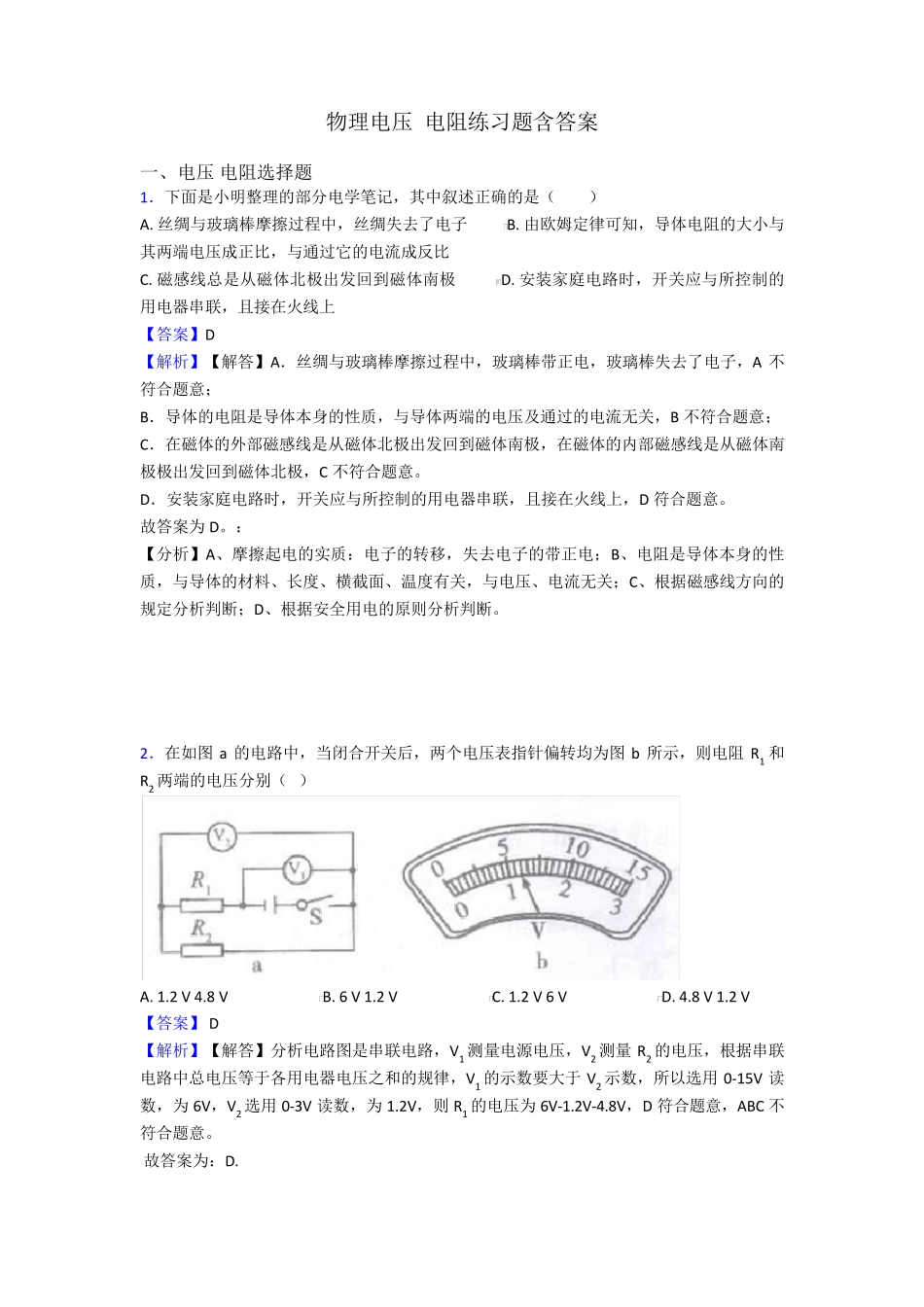

物理电压 电阻练习题含答案 VIP免费

物理电压电阻练习题含答案一、电压电阻选择题1．下面是小明整理的部分电学笔记，其中叙述正确的是（）A.丝绸与玻璃棒摩擦过程中，丝绸失去了电子B.由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比C.磁感线总是从磁体北极出发回到磁体南极D.安装家庭电路时，开关应与所控制的用电器串联，且接在火线上【答案】D【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。故答案为D。：【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A.1.2V4.8VB.6V1.2VC.1.2V6VD.4.8V1.2V【答案】D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。3．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）A.在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B.小灯泡的额定功率为0.72W，此时的电阻为8ΩC.如果将滑片P向a端滑动，则电压表的示数将变大D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．4．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（）A.灯L断路B.电阻R断路C.灯L短路D.电阻R短路【答案】A【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。故答案为：A.【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。5．图中，电阻箱的示数为（）A.2020ΩB.20ΩC.2012ΩD.2200Ω【答案】A【解析】【解答】解：×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，×1的位置对应的数是0，电阻箱的示数为2020Ω．故选A．【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加即可．6．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V6W”的灯泡时...
