JP柜技术规范VIP免费

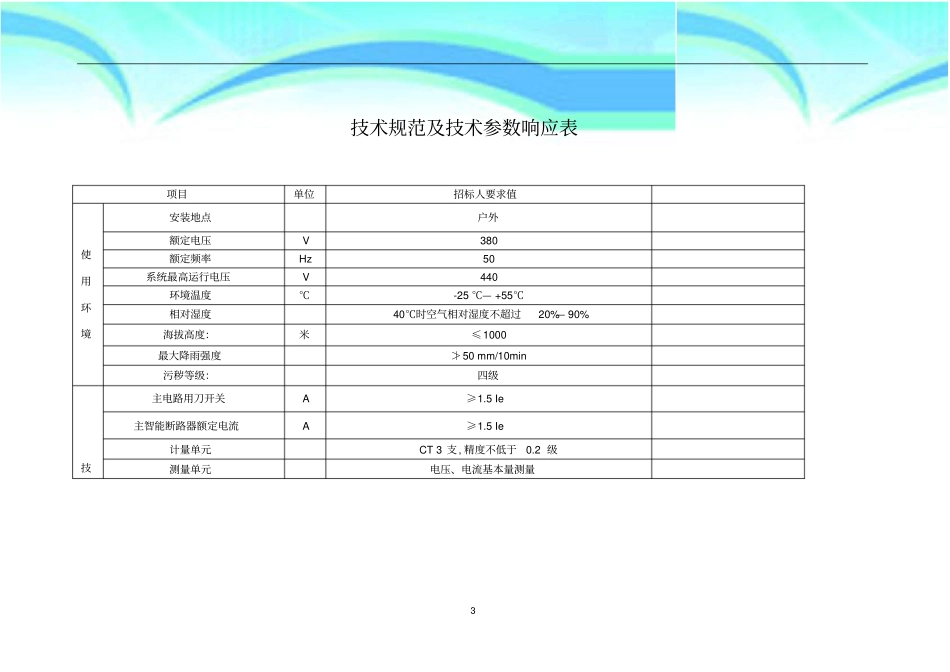

JP柜技术规范2————————————————————————————————作者：————————————————————————————————日期：3技术规范及技术参数响应表项目单位招标人要求值使用环境安装地点户外额定电压V380额定频率Hz50系统最高运行电压V440环境温度℃-25℃—+55℃相对湿度40℃时空气相对湿度不超过20%—90%海拔高度：米≤1000最大降雨强度≯50mm/10min污秽等级：四级技主电路用刀开关A≥1.5Ie主智能断路器额定电流A≥1.5Ie计量单元CT3支,精度不低于0.2级测量单元电压、电流基本量测量4术要求技术要求控制保护单元1、具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。2、进线和各路出线应装刀开关，作为明显断开点的隔离器件防雷保护和接地单元1、应选择氧化锌避雷器YH1.5W-0.28/1.32、接地端子直径不小于φ10mm3、电气元件且活动的面板与装置主体间，应用6mm2铜编织线牢固连接。其与接地端子之间的电阻不大于0.1Ω。无功补偿单元1、按变压器容量：大于等于100kVA自补按≥30%配置；小于100KVA静补，无功补偿容量不小于变压器容量的10％保护电路有效性试验测试点允许值（mΩ）门锁-地≤100主刀开关支架-地≤100电容器安装底板-地≤100端子排支架-地≤100工频过电压保护试验将电容器拆除，给装置接上电源，并将电容器投切开关闭合，电源电压至少在1.1～1.2倍的额定电压，在1min内将电容器切除5电气间隙与爬电距离电气间隙≥10mm爬电距离≥14mm介电性能绝缘电阻≥1000Ω/V额定绝缘电压（V）：660装置柜体及结构壳体材料及颜色1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046）顶盖两出水3度排水倾角防护等级IP44进出线孔200KVA及以下进线孔?110mm；200KVA以上进线孔均为?120mm，出线孔均为?110mm。高度技术图纸要求：200kVA及以下JP柜高度为1000mm，315kVAJP柜高度为1100mm。安装方式JP柜大小尺寸、进出线方向、安装方式（吊装式、托装式），签订合同时，双方协定。6设备/材料技术性能、技术数据的详细描述1、使用环境1.1安装地点：户外1.2系统额定电压和频率：380V，50Hz1.3系统最高运行电压：440V1.4环境温度：-25℃—+55℃1.5相对湿度：40℃时空气相对湿度不超过20%—90%1.6海拔高度：1000米以下1.7最大降雨强度：≯50mm/10min1.8污秽等级：四级1.9使用环境无较强的振动和冲击1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。2、技术要求2.1性能指标2.1.1额定电源电压：380V（220V），允许偏差-10%～＋7%，额定频率：50Hz2.1.2具有配电监测功能，可以测量配变的三相电压（0.5级）、三相电流（0.5级）。2.1.3主电路用刀开关、主断路器、高分断路器等元器件额定电流不小于通过该电路最大工作电流的1.5倍。72.2元件的选择与安装2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品,电器元件均通过国家CCC认证产品。智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等著名优质品牌产品2.2.2元件按其制造厂的说明书进行安装，经常受振动作用的元件采取防松措施，暂不接线的螺钉也拧紧。元件的布置整齐、端正，便于安装和接线，并设有与原理图或接线图一致的符号或代号。2.2.3元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作。2.2.4装置中所选用指示灯和按钮的颜色，符合GB2682的规定。2.3装置功能单元的划分和要求a）计量单元b）测量单元c）控制保护单元d）防雷保护和接地单元e）无功补偿单元2.3.1计量单元2.3.1.1计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。室内装有计费用电流互感器3支，精度不低于0.2级。门装防窃电专用锁。2.3.1.2电能表：JP柜中不配...
