KYNA装配作业指导书VIP免费

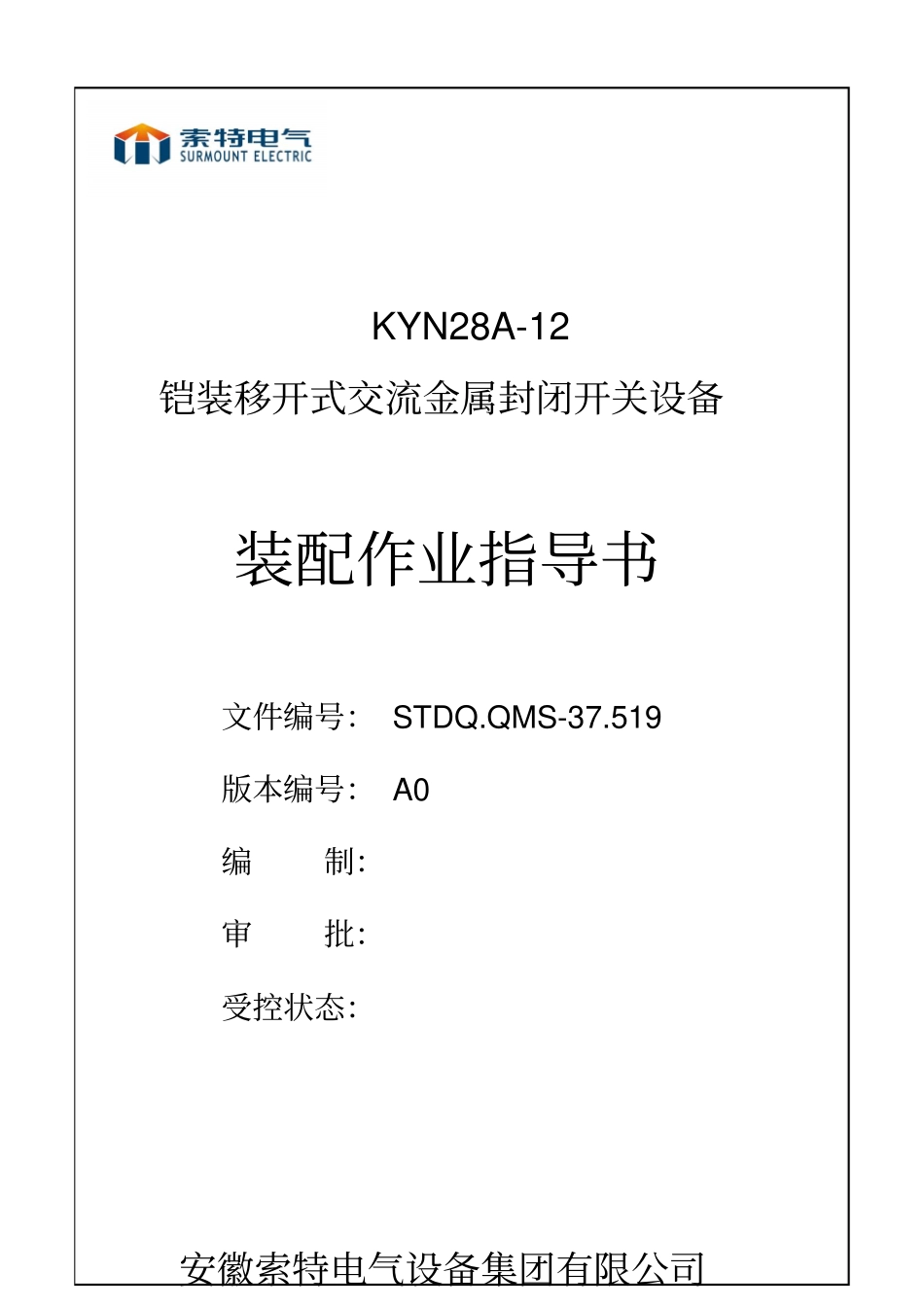

KYNA装配作业指导书_第1页
1/28

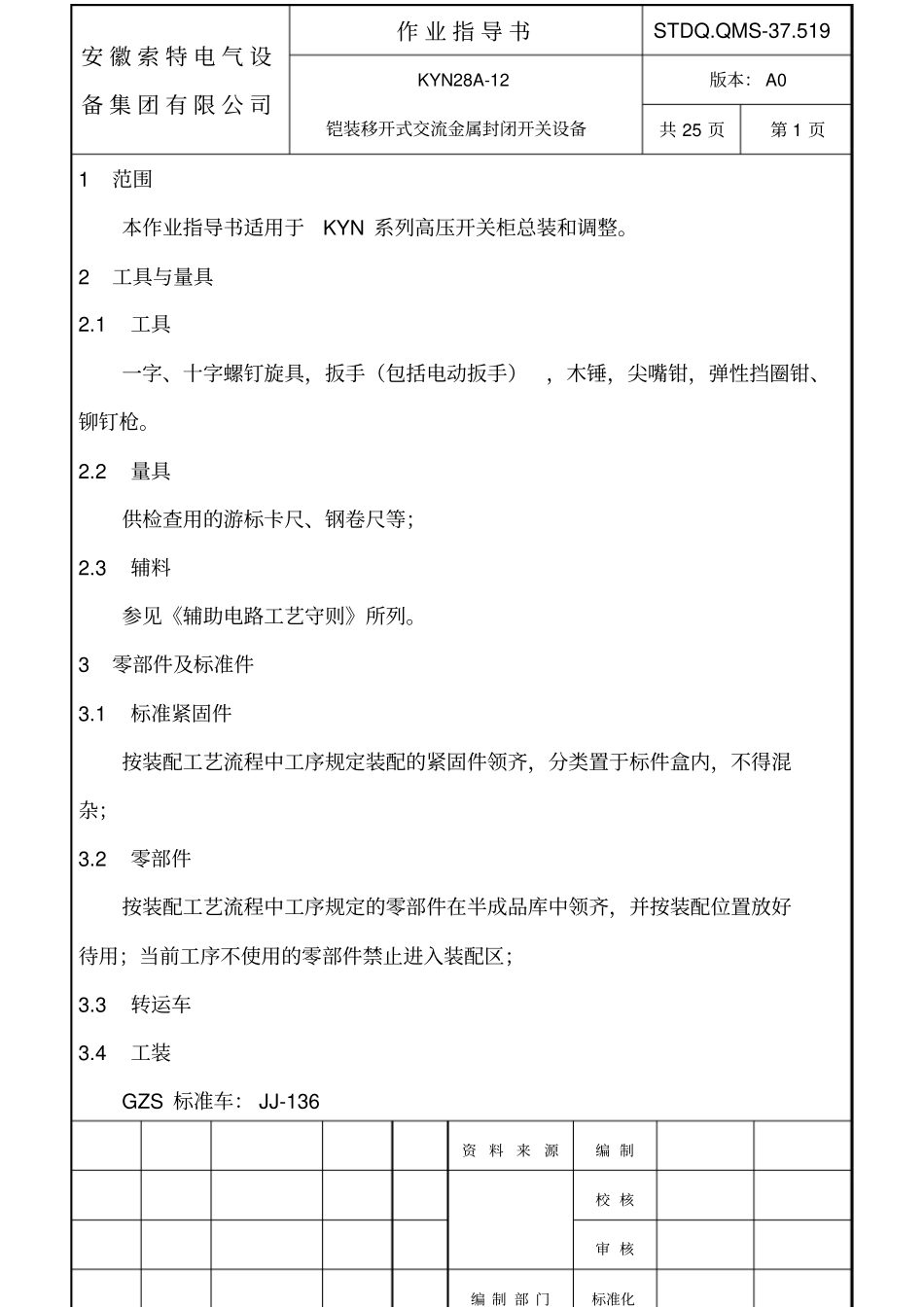

KYNA装配作业指导书_第2页
2/28

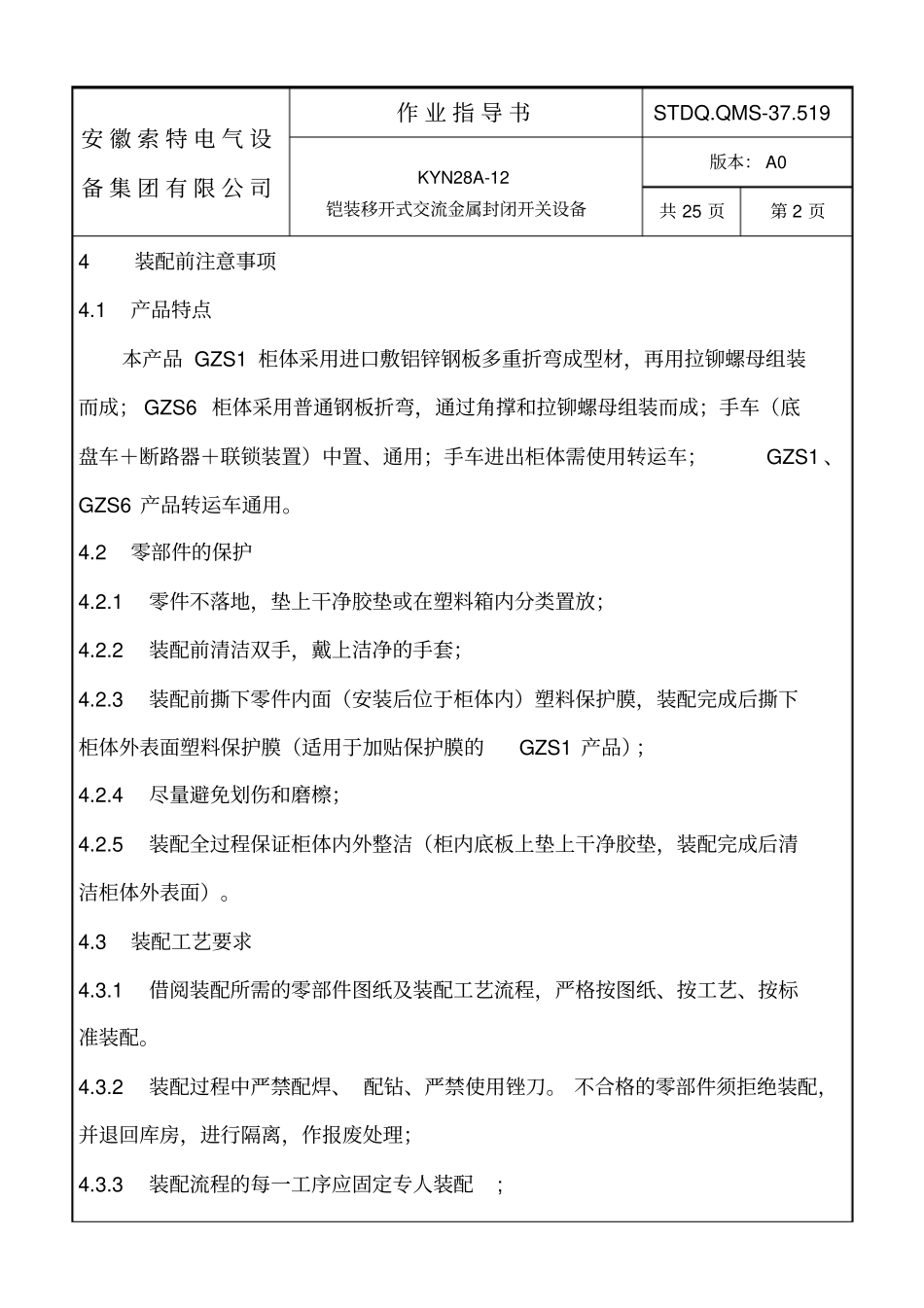

KYNA装配作业指导书_第3页
3/28
KYN28A-12铠装移开式交流金属封闭开关设备装配作业指导书文件编号:STDQ.QMS-37.519版本编号:A0编制:审批:受控状态:安徽索特电气设备集团有限公司安徽索特电气设备集团有限公司作业指导书STDQ.QMS-37.519KYN28A-12铠装移开式交流金属封闭开关设备版本:A0共25页第1页1范围本作业指导书适用于KYN系列高压开关柜总装和调整。2工具与量具2.1工具一字、十字螺钉旋具,扳手(包括电动扳手),木锤,尖嘴钳,弹性挡圈钳、铆钉枪。2.2量具供检查用的游标卡尺、钢卷尺等;2.3辅料参见《辅助电路工艺守则》所列。3零部件及标准件3.1标准紧固件按装配工艺流程中工序规定装配的紧固件领齐,分类置于标件盒内,不得混杂;3.2零部件按装配工艺流程中工序规定的零部件在半成品库中领齐,并按装配位置放好待用;当前工序不使用的零部件禁止进入装配区;3.3转运车3.4工装GZS标准车:JJ-136资料来源编制校核审核编制部门标准化安徽索特电气设备集团有限公司作业指导书STDQ.QMS-37.519KYN28A-12铠装移开式交流金属封闭开关设备版本:A0共25页第2页4装配前注意事项4.1产品特点本产品GZS1柜体采用进口敷铝锌钢板多重折弯成型材,再用拉铆螺母组装而成;GZS6柜体采用普通钢板折弯,通过角撑和拉铆螺母组装而成;手车(底盘车+断路器+联锁装置)中置、通用;手车进出柜体需使用转运车;GZS1、GZS6产品转运车通用。4.2零部件的保护4.2.1零件不落地,垫上干净胶垫或在塑料箱内分类置放;4.2.2装配前清洁双手,戴上洁净的手套;4.2.3装配前撕下零件内面(安装后位于柜体内)塑料保护膜,装配完成后撕下柜体外表面塑料保护膜(适用于加贴保护膜的GZS1产品);4.2.4尽量避免划伤和磨檫;4.2.5装配全过程保证柜体内外整洁(柜内底板上垫上干净胶垫,装配完成后清洁柜体外表面)。4.3装配工艺要求4.3.1借阅装配所需的零部件图纸及装配工艺流程,严格按图纸、按工艺、按标准装配。4.3.2装配过程中严禁配焊、配钻、严禁使用锉刀。不合格的零部件须拒绝装配,并退回库房,进行隔离,作报废处理;4.3.3装配流程的每一工序应固定专人装配;标记处数更改文件号签字日期标记处数更改文件号签字日期安徽索特电气设备集团有限公司作业指导书STDQ.QMS-37.519KYN28A-12铠装移开式交流金属封闭开关设备版本:A0共25页第3页4.3.4装配时各零部件应轻拿轻放,防止碰伤;4.3.5转动及摩擦处需涂工业凡士林油;4.3.6凡影响主回路电阻的螺钉必须用力矩扳手检查其拧紧力矩(力矩大小见附表1),操作者先自检,并用兰色笔做上标记;检验复查正确后再用红色笔做上标记;4.3.7每台产品在装配过程中,工艺流程要求检查的部件或工序完成后,须填好过程检验记录(见第9章),检验应在结论栏签字,未经检验签字合格的不能转入下一工序。5柜体装配工艺流程简图6装配流程6.1柜架装配分为三个工步:开关柜柜架装配触头盒、互感器、二次布装手车进柜其它安装标准车进柜检查导标准车进柜检查二次检测工频耐压试验检查柜宽及仪表箱柜架装配铆拉铆螺母柜架装配检查柜宽、对角线尺寸标记处数更改文件号签字日期标记处数更改文件号签字日期安徽索特电气设备集团有限公司作业指导书STDQ.QMS-37.519KYN28A-12铠装移开式交流金属封闭开关设备版本:A0共25页第4页6.1.1铆接拉铆螺母此工序完成除楣头、后封板、侧封板外所有零件的拉铆,用于下一工序——柜架装配工具:铆钉枪要求:铆接紧固6.1.2柜架装配分为2个工步:6.1.2.1柜架装配(见图1)安装程序:为保证底板及顶盖包边处不岔口,装配前应用木榔头轻拍左右前后侧板单层折弯部份—减小尺寸,以达到良好配合(见图2)→底板、前后左右四侧板、左右立柱、母线室弯板、槽板形成框架→分别盖上四个顶盖板→紧固后安装两个顶盖加强角板工具:木锤、电动扳手要求:先预紧固,测量柜架外形尺寸符合要求后紧固检查:柜宽尺寸8000-1、对角线误差≤2mm标记处数更改文件号签字日期标记处数更改文件号签字日期安徽索特电气设作业指导书STDQ.QMS-37.519柜架装配电缆支架柜架检查柜宽、对角线尺寸备集团有限公司KYN28A-12铠装移开式交流金属封闭开关设备版本:A0共25页第5页图1柜架装配1.底板铆装2.左前侧板...
