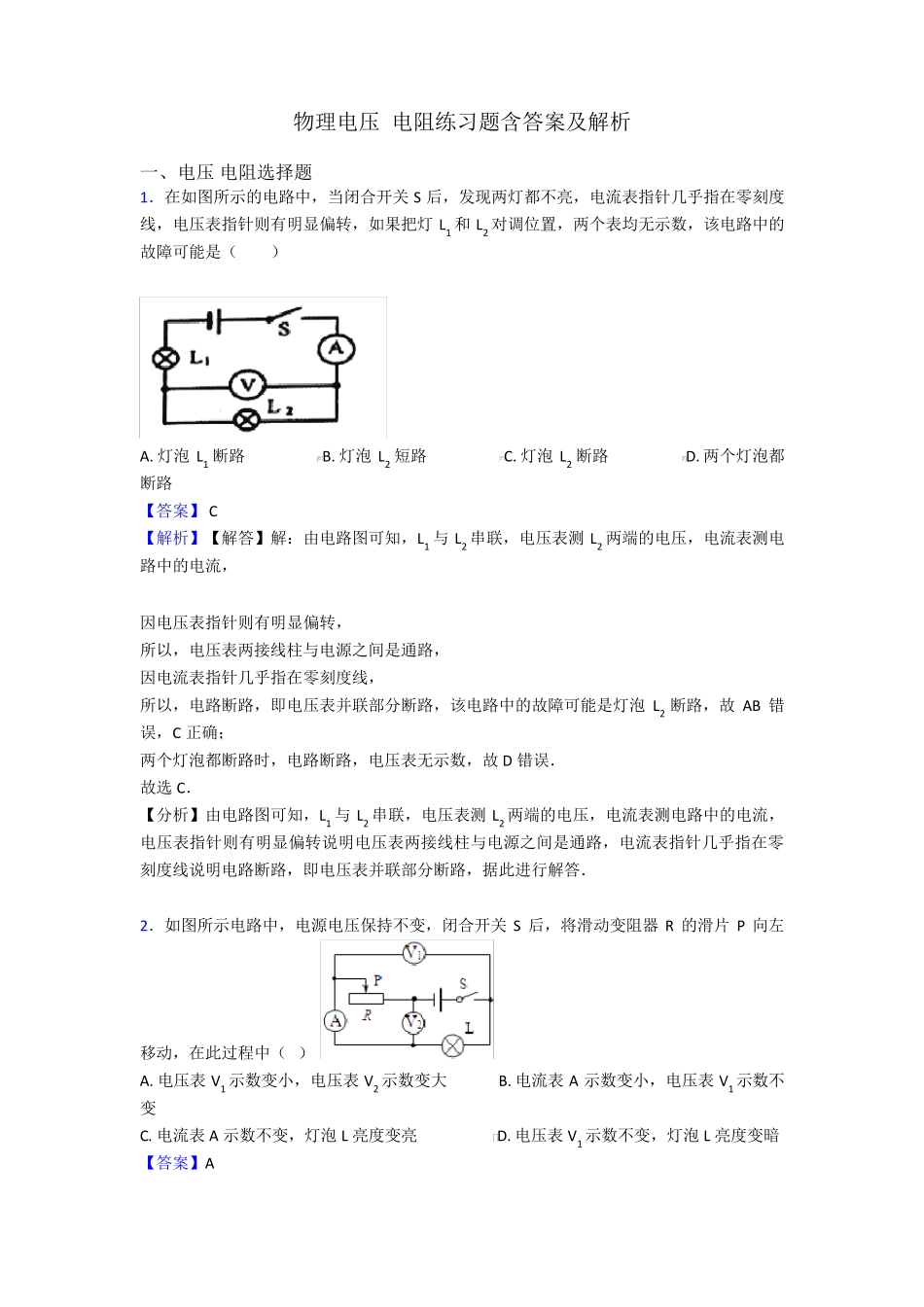

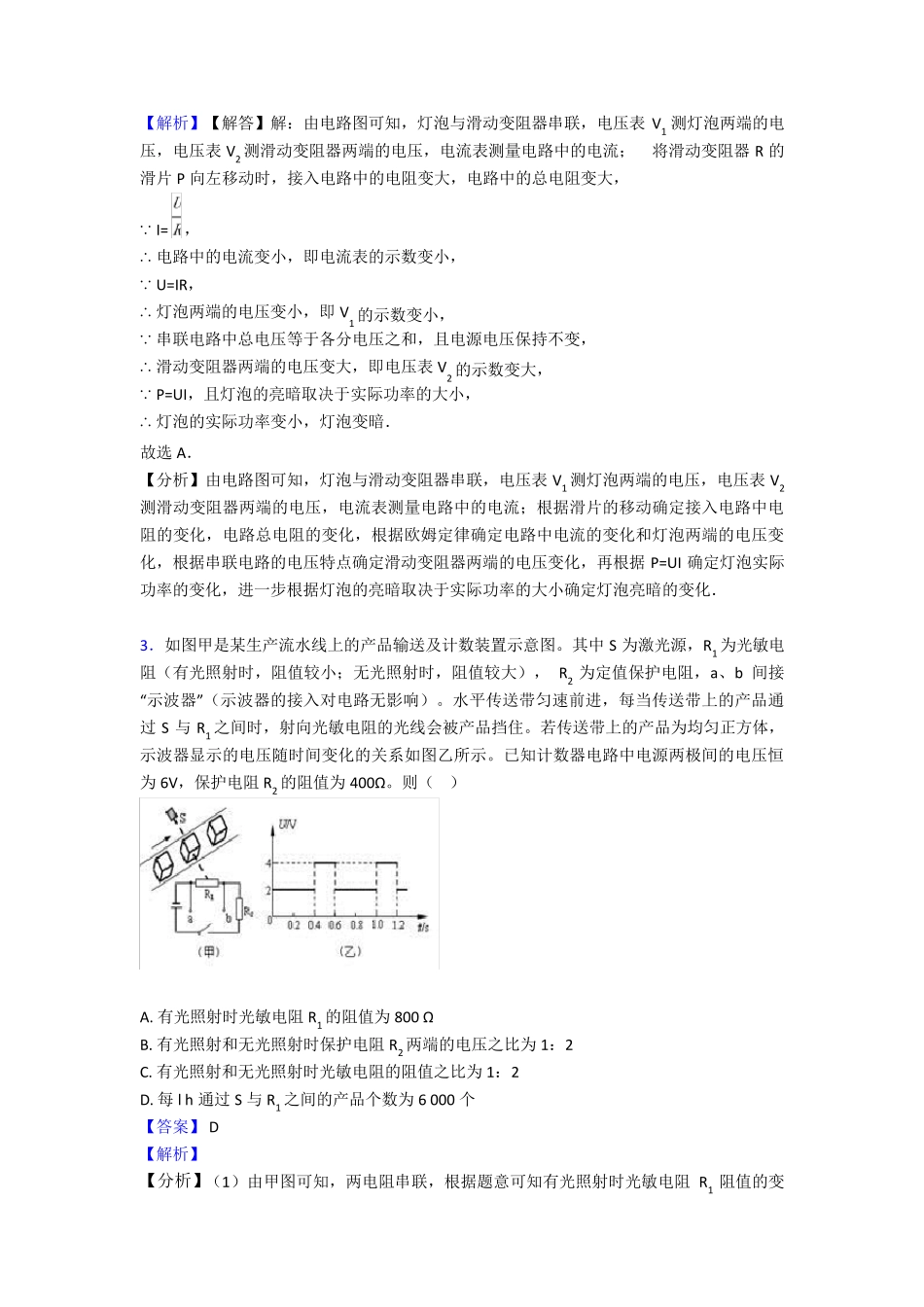

物理电压电阻练习题含答案及解析一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A.灯泡L1断路B.灯泡L2短路C.灯泡L2断路D.两个灯泡都断路【答案】C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A.电压表V1示数变小，电压表V2示数变大B.电流表A示数变小，电压表V1示数不变C.电流表A示数不变，灯泡L亮度变亮D.电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大， I=，∴电路中的电流变小，即电流表的示数变小， U=IR，∴灯泡两端的电压变小，即V1的示数变小， 串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大， P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．3．如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω。则（）A.有光照射时光敏电阻R1的阻值为800ΩB.有光照射和无光照射时保护电阻R2两端的电压之比为1：2C.有光照射和无光照射时光敏电阻的阻值之比为1：2D.每lh通过S与R1之间的产品个数为6000个【答案】D【解析】【分析】（1）由甲图可知，两电阻串联，根据题意可知有光照射时光敏电阻R1阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知R1两端电压的变化；由图象知R1的电压U1=2V，根据串联电路电压的特点求出R2的电压，根据欧姆定律求出电路中的电流和求出R1的电阻．（2）R1无激光照时，R1与R2串联，由图象可得R1的电压U1′=4V，根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出电路中的电流和此时R1的电阻，即可得出有光照射和无光照射时保护电阻R2两端的电压之比和光敏电阻的阻值之比．（3）由图象可知：每经过0.6s，就有一个产品通过计数装置，可以求出平均每小时通过的产品个数．【解答】（1）由甲图可知：R1、R2串联，由光敏电阻有光照射时阻值较小可知，当有光照射时，R1的阻值变小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路...
