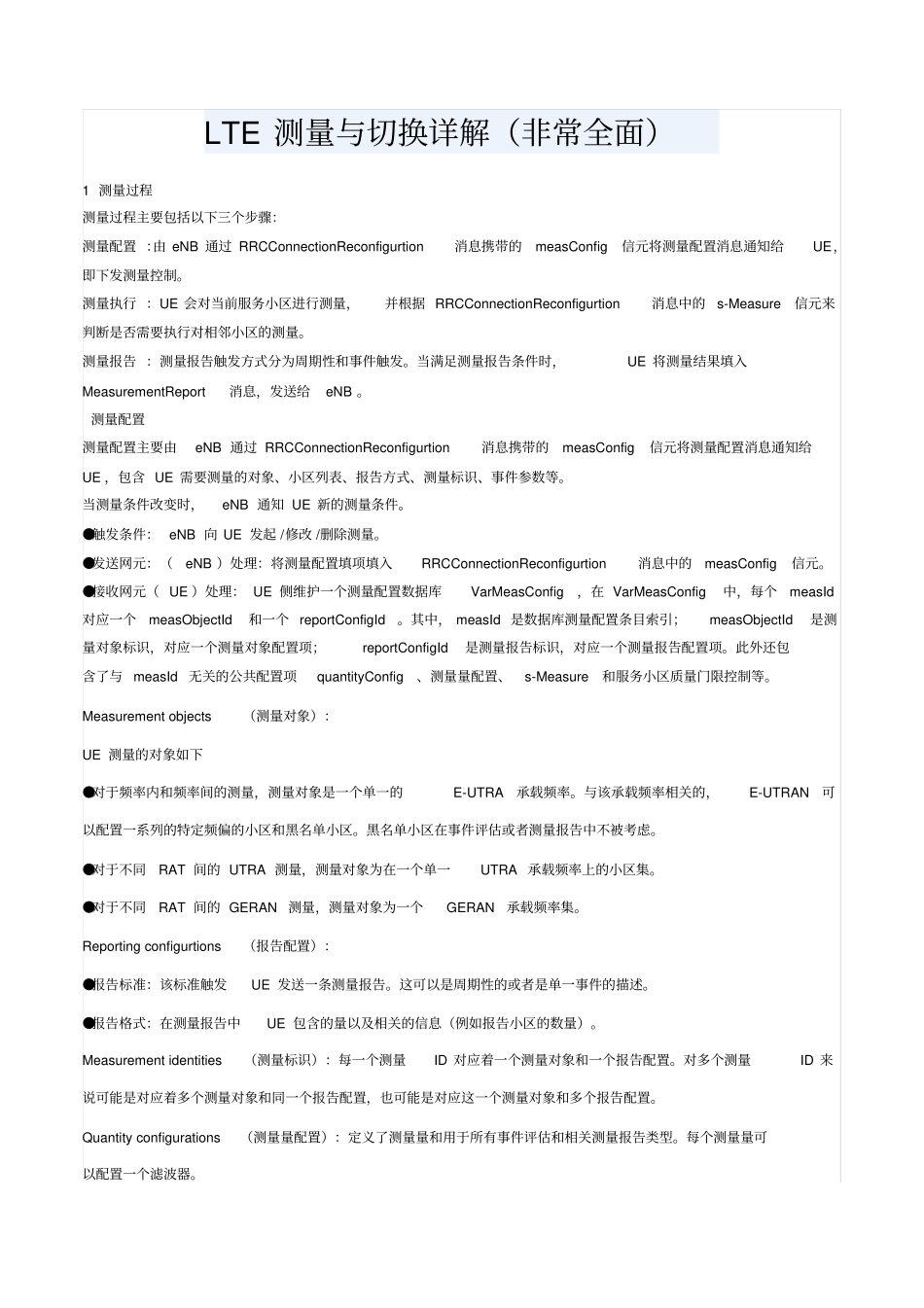

LTE测量与切换详解（非常全面）1测量过程测量过程主要包括以下三个步骤：测量配置：由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure信元来判断是否需要执行对相邻小区的测量。测量报告：测量报告触发方式分为周期性和事件触发。当满足测量报告条件时，UE将测量结果填入MeasurementReport消息，发送给eNB。测量配置测量配置主要由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。当测量条件改变时，eNB通知UE新的测量条件。●触发条件：eNB向UE发起/修改/删除测量。●发送网元：（eNB）处理：将测量配置填项填入RRCConnectionReconfigurtion消息中的measConfig信元。●接收网元（UE）处理：UE侧维护一个测量配置数据库VarMeasConfig，在VarMeasConfig中，每个measId对应一个measObjectId和一个reportConfigId。其中，measId是数据库测量配置条目索引；measObjectId是测量对象标识，对应一个测量对象配置项；reportConfigId是测量报告标识，对应一个测量报告配置项。此外还包含了与measId无关的公共配置项quantityConfig、测量量配置、s-Measure和服务小区质量门限控制等。Measurementobjects（测量对象）：UE测量的对象如下●对于频率内和频率间的测量，测量对象是一个单一的E-UTRA承载频率。与该承载频率相关的，E-UTRAN可以配置一系列的特定频偏的小区和黑名单小区。黑名单小区在事件评估或者测量报告中不被考虑。●对于不同RAT间的UTRA测量，测量对象为在一个单一UTRA承载频率上的小区集。●对于不同RAT间的GERAN测量，测量对象为一个GERAN承载频率集。Reportingconfigurtions（报告配置）：●报告标准：该标准触发UE发送一条测量报告。这可以是周期性的或者是单一事件的描述。●报告格式：在测量报告中UE包含的量以及相关的信息（例如报告小区的数量）。Measurementidentities（测量标识）：每一个测量ID对应着一个测量对象和一个报告配置。对多个测量ID来说可能是对应着多个测量对象和同一个报告配置，也可能是对应这一个测量对象和多个报告配置。Quantityconfigurations（测量量配置）：定义了测量量和用于所有事件评估和相关测量报告类型。每个测量量可以配置一个滤波器。Measurementgaps（测量间隔）：UE可以用于在异频实施测量的时间（针对异频测量）。定义了MGRP（MeasurementGapRepetitionPeriod）和MGL（MeasurementGapLength）。s-Measure：服务小区质量门限控制。如果没有配置s-Measure或者配置了s-Measure但是服务小区的RSRP低于这个值，那么UE会执行相关测量。关键IE：carrierFreq：E-UTRAN承载频率allowedMeasBandwidth：允许测量带宽。在同频小区选择参数或异频列表上配置presenceAntennaPort1：当前天线端口neighCellConfig：相邻小区配置。与MBSFN有关offsetFreq：承载频率的偏移值（同频在代码里写死，异频可以在异频列表上配置）。cellsToRemoveList：相邻小区删除列表cellsToAddModList：相邻小区添加/修改列表。配置相邻小区。blackCellsToRemoveList：黑名单小区删除列表blackCellsToAddModList：黑名单小区添加/修改列表cellForWhichToReportCGI：需要报告CGI的小区物理IDtrigerType：报告触发类型。分为事件型和周期型。周期型测量按照测量目的可分为：报告最强小区和小报小区CGI。reportOnLeave：表示当cellsTriggeredList中的小区处于离开状态时，UE是否应该再执行一次测量报告过程。Hysteresis：滞后参数（0-30）表示事件触发报告条件下进入和离开条件的参数。timeToTrigger：满足条件是触发测量报告的时间triggerQuantity：用来确定评估事件型触发报告的标准，取“RSRP”代表用RSRP作为评估标准，取“RSRQ”代表用RSRQ作为评估标准。maxReportCells：包括服务小区在内的测量上报小区最大数reportInterval：报告间隔，在切换过程中未收到RRCConnectionReconfiguration时UE发送测量报告的间...
