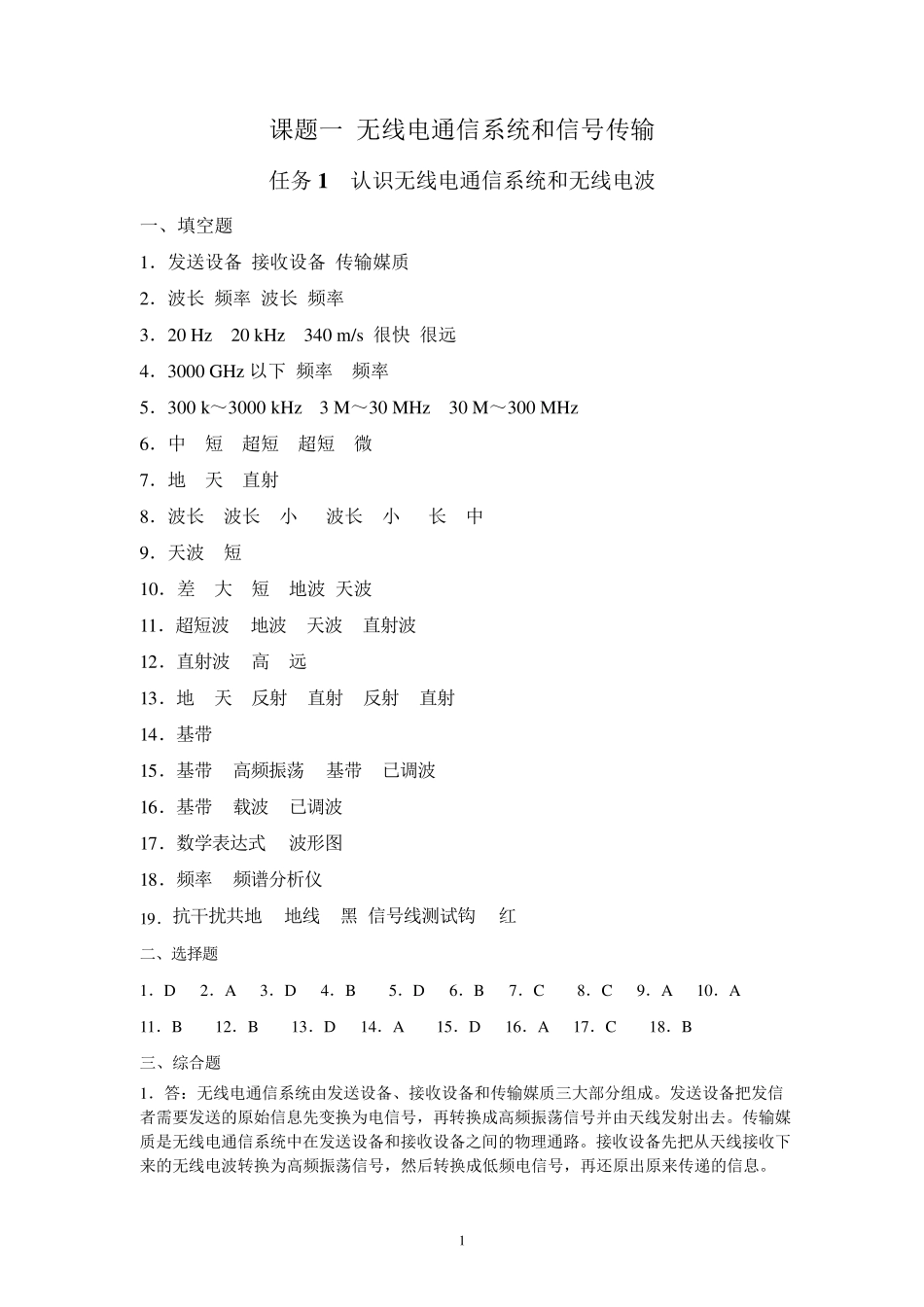

《无线电基础（第五版）习题册》答案1课题一无线电通信系统和信号传输任务1认识无线电通信系统和无线电波一、填空题1．发送设备接收设备传输媒质2．波长频率波长频率3．20Hz20kHz340m/s很快很远4．3000GHz以下频率频率5．300k～3000kHz3M～30MHz30M～300MHz6．中短超短超短微7．地天直射8．波长波长小波长小长中9．天波短10．差大短地波天波11．超短波地波天波直射波12．直射波高远13．地天反射直射反射直射14．基带15．基带高频振荡基带已调波16．基带载波已调波17．数学表达式波形图18．频率频谱分析仪19．抗干扰共地地线黑信号线测试钩红二、选择题1．D2．A3．D4．B5．D6．B7．C8．C9．A10．A11．B12．B13．D14．A15．D16．A17．C18．B三、综合题1．答：无线电通信系统由发送设备、接收设备和传输媒质三大部分组成。发送设备把发信者需要发送的原始信息先变换为电信号，再转换成高频振荡信号并由天线发射出去。传输媒质是无线电通信系统中在发送设备和接收设备之间的物理通路。接收设备先把从天线接收下来的无线电波转换为高频振荡信号，然后转换成低频电信号，再还原出原来传递的信息。22．答：（1）无线电波是指频率为3000GHz以下，在自由空间传播的电磁波。（2）无线电波是一横电磁波，无线电波在真空中的传播速度与光速c相等，无线电波在自由空间或介质中传播具有直射、折射、反射、散射、绕射以及吸收等特性。3．答：（1）无线电波一般分为甚长波、长波、中波、短波、超短波、微波等波段。（2）无线电声音广播一般使用中波、短波和超短波波段，而电视广播一般使用超短波或微波波段。4．答：无线电波的传播方式主要有地波传播、天波传播和直射波传播等三种。5．答：（1）调制就是在传送信号的一方（发送端）将所要传送的基带信号搭载到高频振荡信号上的过程。（2）在无线电通信系统的发送端，对应原始信息的基带信号频率较低。较低频率信号的能量较低，辐射能力弱，不宜发射；而且因其频率低，波长很长，需要尺寸巨大的发射天线。即使能直接发射基带信号，接收机也将无法区分各个发射台的信号。所以要采用调制技术。任务2认识天线和传输线一、填空题1．辐射接收无线电波输入阻抗效率方向图增益带宽2．高频电流无线电波无线电波3．无线电波高频电流4．全向定向5．窄集中6．窄小7．宽8．磁棒一次线圈二次线圈9．短中10．对称振子二分之一半波长11．VHF（甚高频）12．有源振子反射器引向器高窄313．能量信号平行双线同轴电缆14．入射波反射波入射波反射波15．输入阻抗特性阻抗衰减常数反射系数行波系数驻波比16．行波电压行波电流600400250755017．传输线阻抗匹配输入阻抗传输线18．强弱19．3006012020．50二、选择题1．B2．A3．B4．C5．B6．B7．B8．B9．B10．B三、综合题1．答：（1）天线对空间不同的方向具有不同的辐射或接收电磁波能力，这就是天线的方向性。（2）同一副天线既可用作发射天线，也可用作接收天线，并且表现在同一副天线用作发信线时的参数，与用作收信天线时的基本特性参数保持不变，这就是天线的互易定理。2．答：（1）天线辐射原理。当高频电流在天线中流动时，天线的周围空间产生电力线，同时产生磁力线。如果天线中电流改变方向，空间的电力线和磁力线随之改变方向。但是，由于高频电流方向变化极快，在外层的电力线和磁力线刚刚建立起来，还来不及随着电流的终止而消失的时候，相反方向的电流又产生新的电力线和磁力线，把前面产生的电力线和磁力线推向远方。就这样，随着天线中高频电流的不断变化，使电力线不断产生，相互排挤而推向空间，向远处传播，形成电磁波的辐射。（2）天线接收原理。电磁波的能量从发射天线辐射出去以后，将沿地表面所有方向向前传播。若在交变电磁场中放置一导线，由于磁力线切割导线，就在导线两端激励一定的交变电压——电动势，其频率与发射频率相同。若将该导线通过馈线与接收机相连，在接收机中就可以获得高频已调波信号的电流。因此，这个导线就起了接收电磁波能量并转变为高频信号电流能量的作用，所以称此导线为接收天线。3．答：引向天线的组成部件名称如下图所示。三单元引向天线只有一个引向器，五单元引向天线有...
