MT、AT、AMT、DCT(DSG)、CVT变速箱原理介绍VIP免费

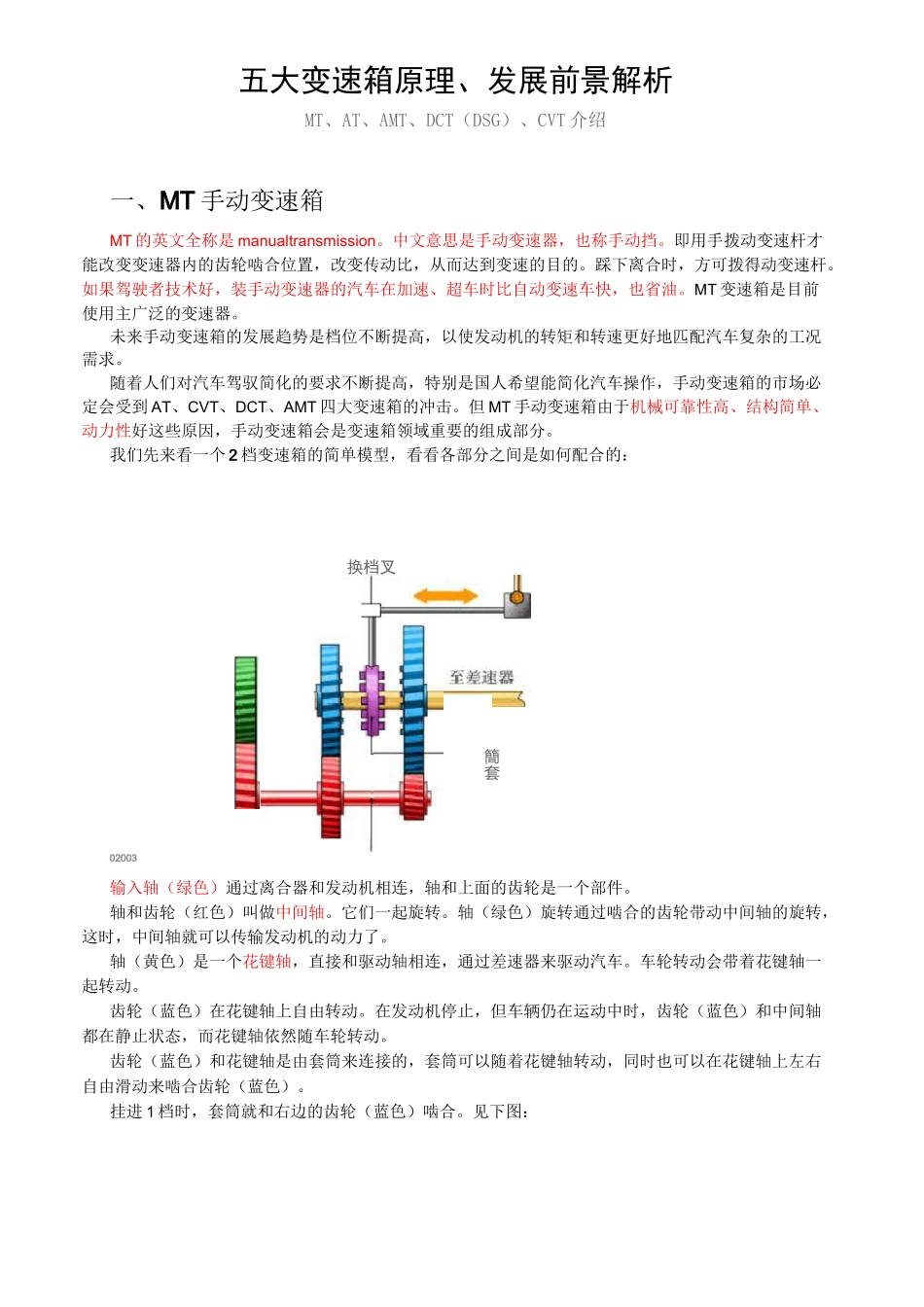

MT、AT、AMT、DCT(DSG)、CVT变速箱原理介绍_第1页
1/17

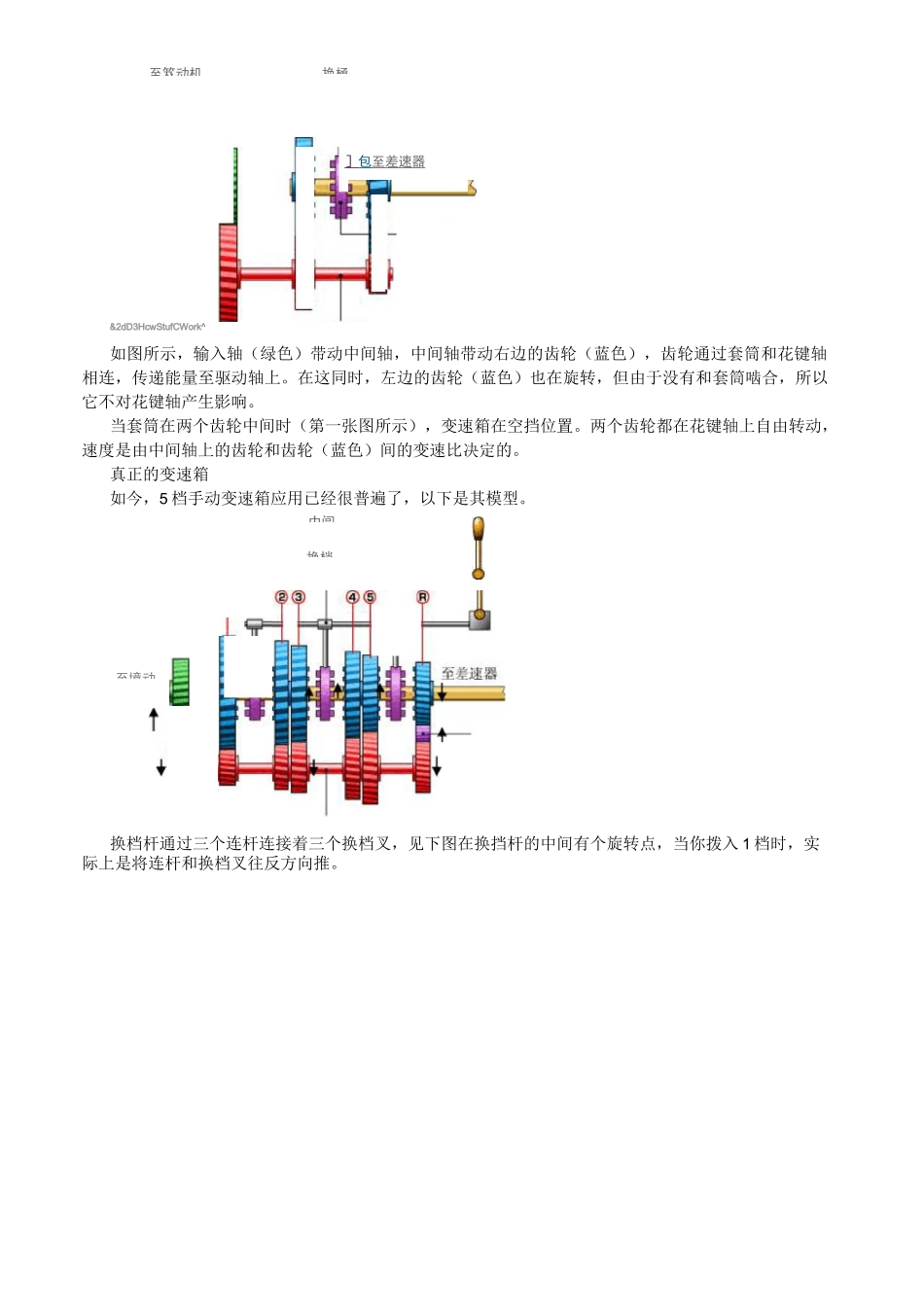

MT、AT、AMT、DCT(DSG)、CVT变速箱原理介绍_第2页
2/17

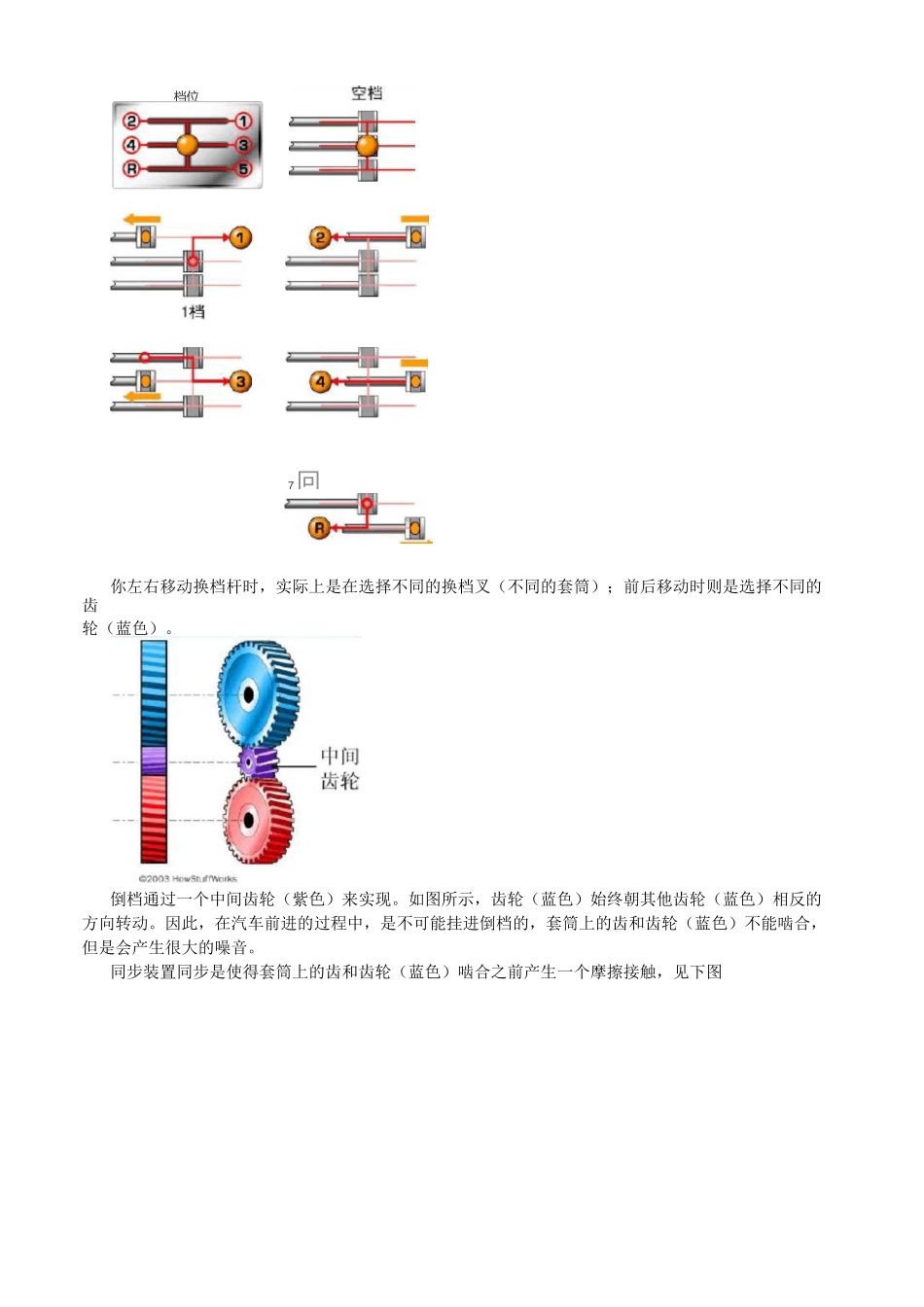

MT、AT、AMT、DCT(DSG)、CVT变速箱原理介绍_第3页
3/17
五大变速箱原理、发展前景解析MT、AT、AMT、DCT(DSG)、CVT介绍一、MT手动变速箱MT的英文全称是manualtransmission。中文意思是手动变速器,也称手动挡。即用手拨动变速杆才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。踩下离合时,方可拨得动变速杆。如果驾驶者技术好,装手动变速器的汽车在加速、超车时比自动变速车快,也省油。MT变速箱是目前使用主广泛的变速器。未来手动变速箱的发展趋势是档位不断提高,以使发动机的转矩和转速更好地匹配汽车复杂的工况需求。随着人们对汽车驾驭简化的要求不断提高,特别是国人希望能简化汽车操作,手动变速箱的市场必定会受到AT、CVT、DCT、AMT四大变速箱的冲击。但MT手动变速箱由于机械可靠性高、结构简单、动力性好这些原因,手动变速箱会是变速箱领域重要的组成部分。我们先来看一个2档变速箱的简单模型,看看各部分之间是如何配合的:换档叉02003输入轴(绿色)通过离合器和发动机相连,轴和上面的齿轮是一个部件。轴和齿轮(红色)叫做中间轴。它们一起旋转。轴(绿色)旋转通过啮合的齿轮带动中间轴的旋转,这时,中间轴就可以传输发动机的动力了。轴(黄色)是一个花键轴,直接和驱动轴相连,通过差速器来驱动汽车。车轮转动会带着花键轴一起转动。齿轮(蓝色)在花键轴上自由转动。在发动机停止,但车辆仍在运动中时,齿轮(蓝色)和中间轴都在静止状态,而花键轴依然随车轮转动。齿轮(蓝色)和花键轴是由套筒来连接的,套筒可以随着花键轴转动,同时也可以在花键轴上左右自由滑动来啮合齿轮(蓝色)。挂进1档时,套筒就和右边的齿轮(蓝色)啮合。见下图:簡套换極&2dD3HcwStufCWork^如图所示,输入轴(绿色)带动中间轴,中间轴带动右边的齿轮(蓝色),齿轮通过套筒和花键轴相连,传递能量至驱动轴上。在这同时,左边的齿轮(蓝色)也在旋转,但由于没有和套筒啮合,所以它不对花键轴产生影响。当套筒在两个齿轮中间时(第一张图所示),变速箱在空挡位置。两个齿轮都在花键轴上自由转动,速度是由中间轴上的齿轮和齿轮(蓝色)间的变速比决定的。真正的变速箱如今,5档手动变速箱应用已经很普遍了,以下是其模型。换档杆通过三个连杆连接着三个换档叉,见下图在换挡杆的中间有个旋转点,当你拨入1档时,实际上是将连杆和换档叉往反方向推。]包至差速器至笈动机至境动中闾换档档位你左右移动换档杆时,实际上是在选择不同的换档叉(不同的套筒);前后移动时则是选择不同的齿轮(蓝色)。倒档通过一个中间齿轮(紫色)来实现。如图所示,齿轮(蓝色)始终朝其他齿轮(蓝色)相反的方向转动。因此,在汽车前进的过程中,是不可能挂进倒档的,套筒上的齿和齿轮(蓝色)不能啮合,但是会产生很大的噪音。同步装置同步是使得套筒上的齿和齿轮(蓝色)啮合之前产生一个摩擦接触,见下图7冋齿轮(蓝色)上的锥形凸出刚好卡进套筒的锥形缺口,两者之间的摩擦力使得套筒和齿轮(蓝色)同步,套筒的外部滑动,和齿轮啮合。汽车厂商制造变速箱时有各自的实现方式,这里介绍的是一个基本的概念!二、AT自动变速箱AT的英文全称是automatictransmission自动变速箱是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件,它由泵轮、涡E3吾恙莖苦IAV"轮和导轮等构件组成,兼有传递扭矩和离合的作用。目前国内市场大多数自动变速档变速箱使用的都是AT变速箱。一般来说,自动变速器的挡位分为P、R、N、D、2、1或L等。自动变速器具有操作容易、驾驶舒适、能减少驾驶者疲劳的优点,已成为现代轿车配置的一种方向。装有自动变速器的汽车能根据路面状况自动变速变矩,驾驶者可以全神贯注地注视路面交通而不会被换挡搞得手忙脚乱。目前国内自动变速箱比较受欢迎,尽管AT自动变速器使用的液力变矩器会提高车辆10%左右的油耗和当今节能环保的发展趋势相背,但作为自动变速箱中技术最成熟的一款变速箱,AT在未来一定时间内,AT自动变速箱仍有广阔的发展趋势,市场占有率将进一步提高。未来AT自动变速箱的发展趋势是向多档位的AT变速箱发展。自动变速箱工作原理...
