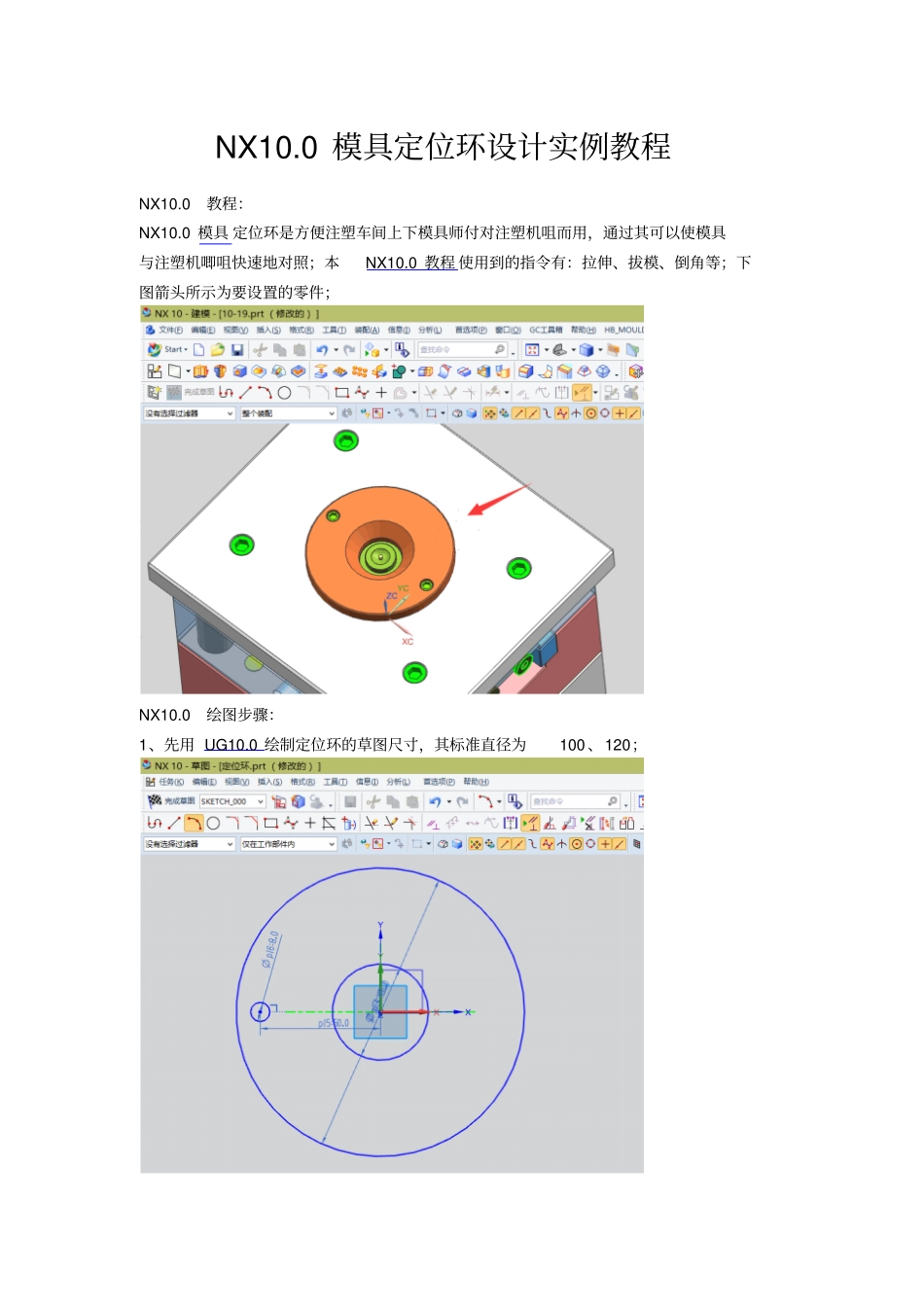

NX100模具定位环设计实例教程_第1页
1/4
NX100模具定位环设计实例教程_第2页
2/4

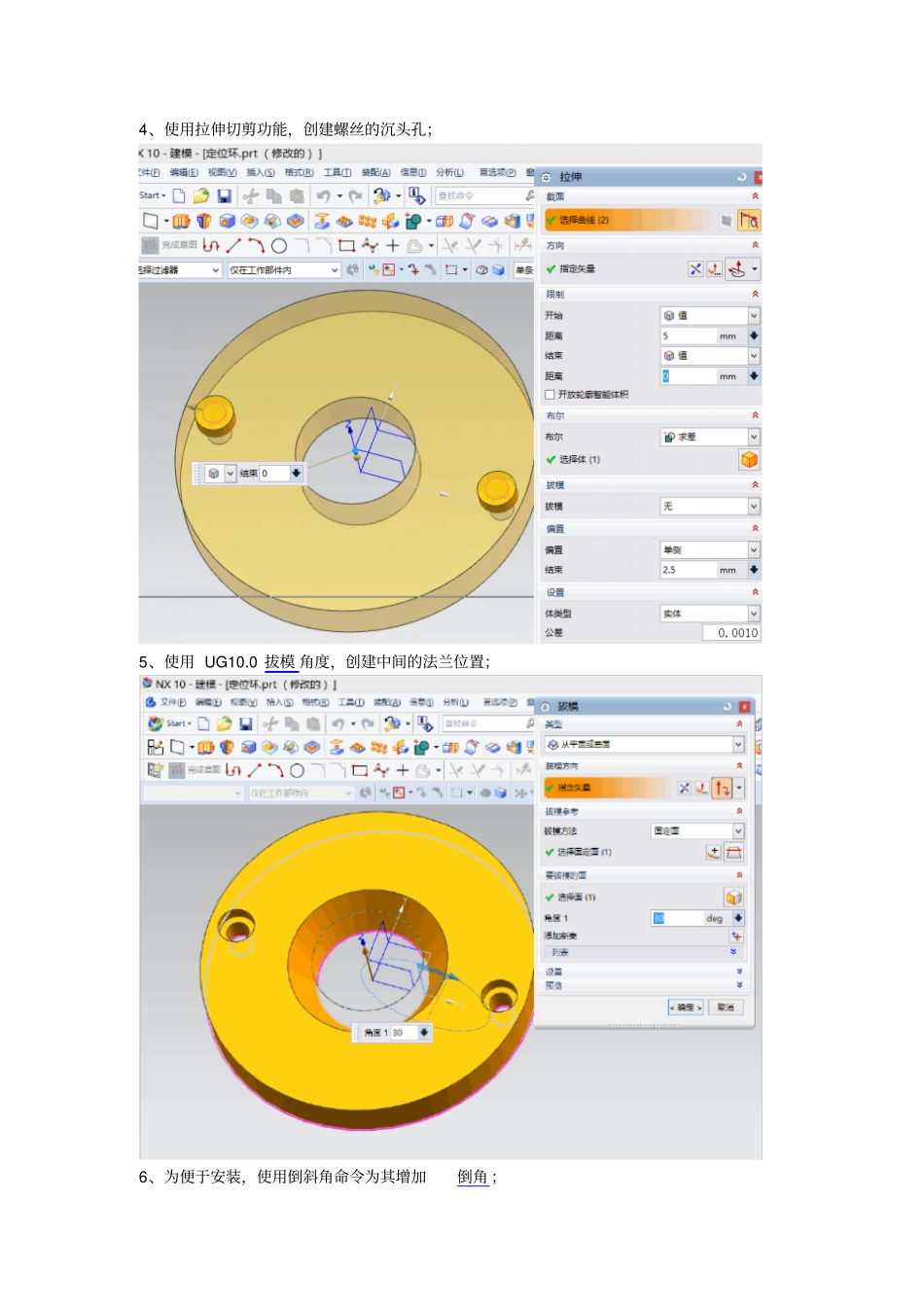

NX100模具定位环设计实例教程_第3页
3/4
NX10.0模具定位环设计实例教程NX10.0教程:NX10.0模具定位环是方便注塑车间上下模具师付对注塑机咀而用,通过其可以使模具与注塑机唧咀快速地对照;本NX10.0教程使用到的指令有:拉伸、拔模、倒角等;下图箭头所示为要设置的零件;NX10.0绘图步骤:1、先用UG10.0绘制定位环的草图尺寸,其标准直径为100、120;2、选中草图,使用NX10.0拉伸命令,把其创建成实体;3、使用UG镜像面命令,在另一侧也创建一个螺丝孔;4、使用拉伸切剪功能,创建螺丝的沉头孔;5、使用UG10.0拔模角度,创建中间的法兰位置;6、为便于安装,使用倒斜角命令为其增加倒角;7、通过应用NX编辑对象显示,可以改变其显示颜色,最终得到的效果如下图;
