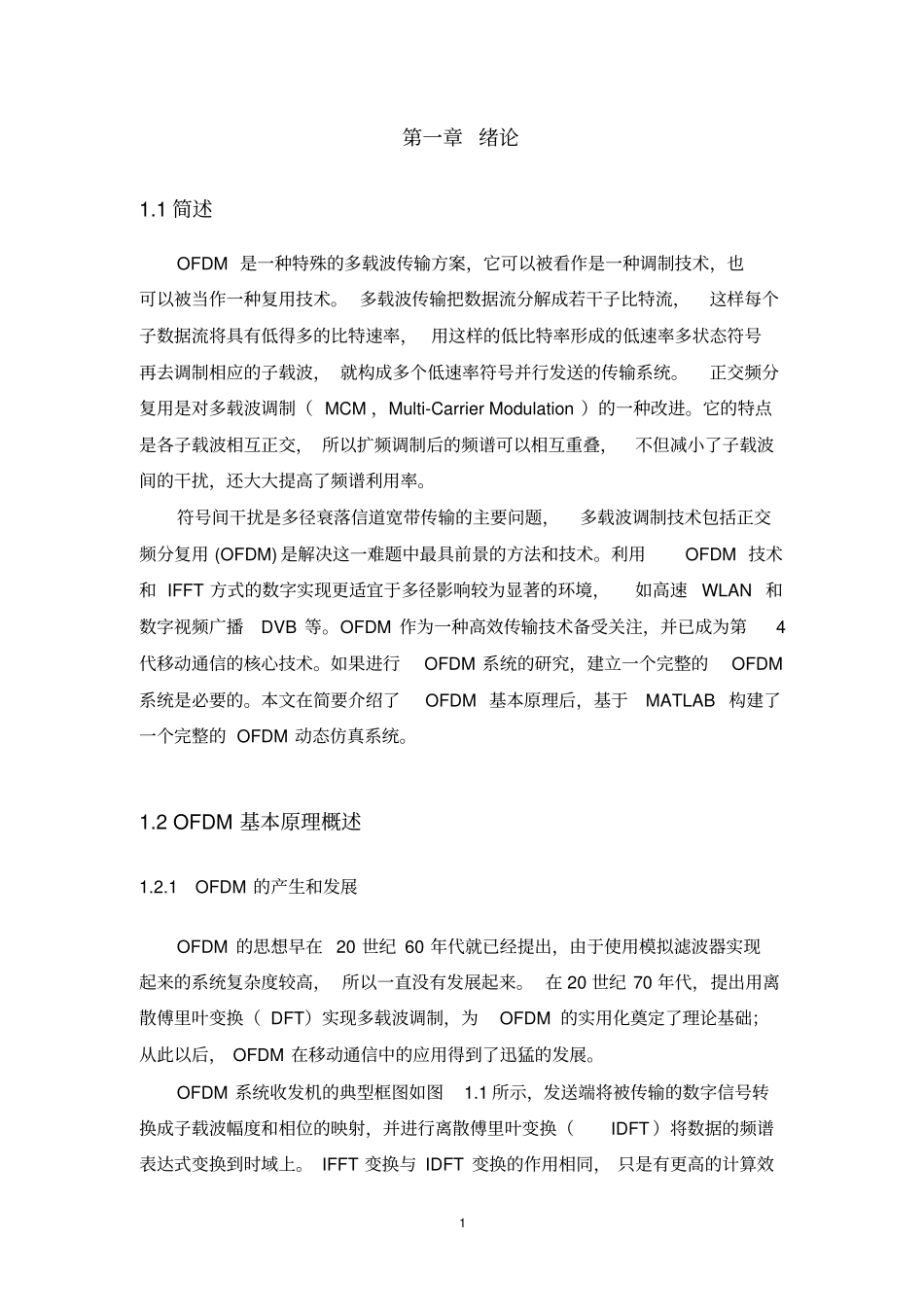

1第一章绪论1.1简述OFDM是一种特殊的多载波传输方案，它可以被看作是一种调制技术，也可以被当作一种复用技术。多载波传输把数据流分解成若干子比特流，这样每个子数据流将具有低得多的比特速率，用这样的低比特率形成的低速率多状态符号再去调制相应的子载波，就构成多个低速率符号并行发送的传输系统。正交频分复用是对多载波调制（MCM，Multi-CarrierModulation）的一种改进。它的特点是各子载波相互正交，所以扩频调制后的频谱可以相互重叠，不但减小了子载波间的干扰，还大大提高了频谱利用率。符号间干扰是多径衰落信道宽带传输的主要问题，多载波调制技术包括正交频分复用(OFDM)是解决这一难题中最具前景的方法和技术。利用OFDM技术和IFFT方式的数字实现更适宜于多径影响较为显著的环境，如高速WLAN和数字视频广播DVB等。OFDM作为一种高效传输技术备受关注，并已成为第4代移动通信的核心技术。如果进行OFDM系统的研究，建立一个完整的OFDM系统是必要的。本文在简要介绍了OFDM基本原理后，基于MATLAB构建了一个完整的OFDM动态仿真系统。1.2OFDM基本原理概述1.2.1OFDM的产生和发展OFDM的思想早在20世纪60年代就已经提出，由于使用模拟滤波器实现起来的系统复杂度较高，所以一直没有发展起来。在20世纪70年代，提出用离散傅里叶变换（DFT）实现多载波调制，为OFDM的实用化奠定了理论基础；从此以后，OFDM在移动通信中的应用得到了迅猛的发展。OFDM系统收发机的典型框图如图1.1所示，发送端将被传输的数字信号转换成子载波幅度和相位的映射，并进行离散傅里叶变换（IDFT）将数据的频谱表达式变换到时域上。IFFT变换与IDFT变换的作用相同，只是有更高的计算效基于MATLAB实现OFDM的仿真2率，所以适用于所有的应用系统。其中，上半部分对应于发射机链路，下半部分对应于接收机链路。由于FFT操作类似于IFFT，因此发射机和接收机可以使用同一硬件设备。当然，这种复杂性的节约则意味着接收发机不能同时进行发送和接收操作。图1.1OFDM系统收发机的典型框图接收端进行发送相反的操作，将射频（RF，RadioFrequency）信号与基带信号进行混频处理，并用FFT变换分解频域信号。子载波幅度和相位被采集出来并转换回数字信号。IFFT和FFT互为反变换，选择适当的变换将信号接收或发送。但信号独立于系统时，FFT变换和IFFT变换可以被交替使用。1.2.2串并变换数据传输的典型形式是串行数据流，符号被连续传输，每一个数据符号的频谱可占据整个可以利用的带宽。但在并行数据传输系统中，许多符号同时传输，减少了那些在串行系统中出现的问题。在OFDM系统中，每个传输符号速率的串/并去除循环前缀定时和频率同步RFRXADC解码解交织信道正交数字解调并串变换RFTX加入循环前缀并/串DAC编码交织插入倒频数字调制串并变换IFFTFFT3大小大约在几十bit/s到几十kbit/s之间，所以必须进行串并变换，将输入串行比特流转换成为可以传输的OFDM符号。由于调试模式可以自适应调节，所以每个子载波的调制模式是可以变化的，因为而每个子载波可传输的比特数也是可以变化的，所以串并变换需要分配给每个子载波数据段的长度是不一样的。在接收端执行相反的过程，从各个子载波出来的数据长度不一样。在接收端执行相反的过程，从各个子载波处来的数据被转换回原来的串行数据。当一个OFDM符号在多径无线信道中传输时，频率选择性衰落会导致某几组子载波收到相当大的的衰减，从而引起比特错误。这些在信道频率响应的零点会造成在邻近的子载波上发射的信息受到破坏，导致在每个符号中出现一连串的比特错误。与一大串错误连续出现的情况相比较，大多数前向纠错编码（FEC，ForwardErrorCorrection）在错误分布均与的情况下会工作得更有效。所以，为了提高系统的性能，大多数系统采用数据加扰作为串并变换工作的一部分。这可以通过把每个连续的数据比特随机地分配到各个子载波上来实现。在接收机端，进行一个对应的逆过程解出信号。这样，不仅可以还原出数据比特原来的顺序，同时还可以分散由于信号衰落引起的连串的比特错误使其在时间上近似均匀分布。这种将比特错误位置的随机化可以提高前向纠错编码（FEC）的性能，并且系统的...
