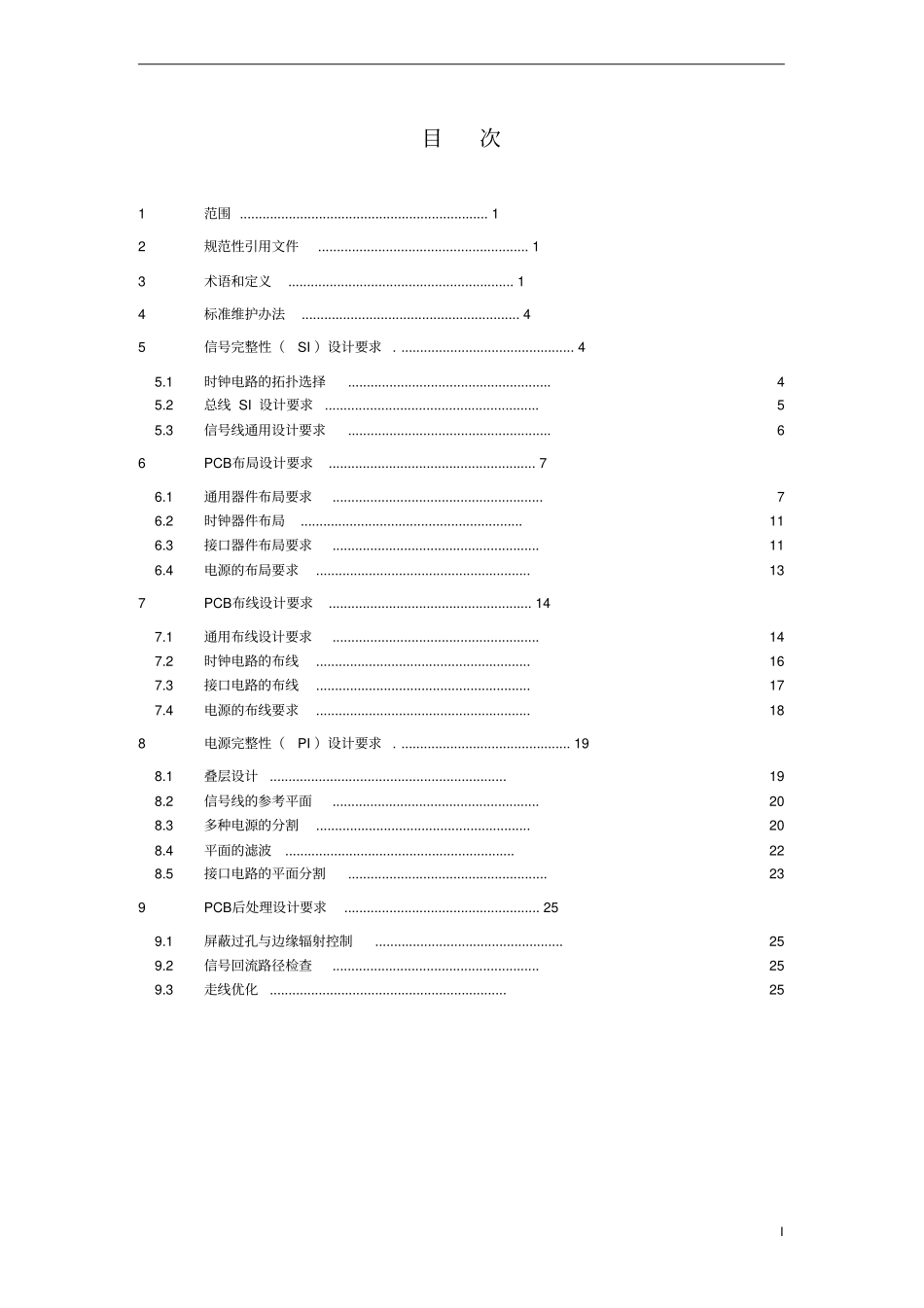

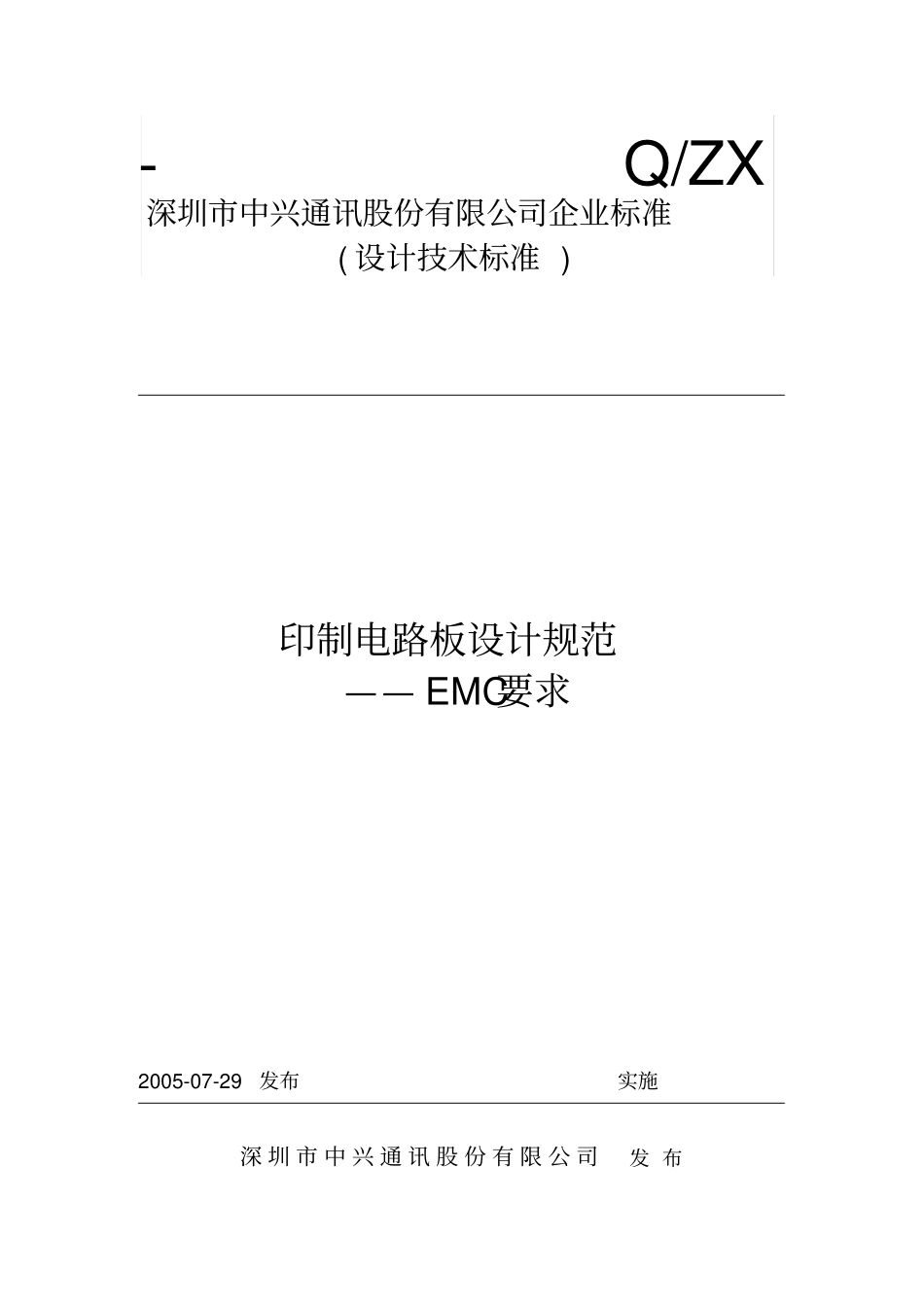

-2005-07-29发布实施深圳市中兴通讯股份有限公司发布印制电路板设计规范——EMC要求Q/ZX深圳市中兴通讯股份有限公司企业标准(设计技术标准)I目次1范围..................................................................12规范性引用文件........................................................13术语和定义............................................................14标准维护办法..........................................................45信号完整性（SI）设计要求...............................................45.1时钟电路的拓扑选择......................................................45.2总线SI设计要求.........................................................55.3信号线通用设计要求......................................................66PCB布局设计要求.......................................................76.1通用器件布局要求........................................................76.2时钟器件布局...........................................................116.3接口器件布局要求.......................................................116.4电源的布局要求.........................................................137PCB布线设计要求......................................................147.1通用布线设计要求.......................................................147.2时钟电路的布线.........................................................167.3接口电路的布线.........................................................177.4电源的布线要求.........................................................188电源完整性（PI）设计要求..............................................198.1叠层设计...............................................................198.2信号线的参考平面.......................................................208.3多种电源的分割.........................................................208.4平面的滤波.............................................................228.5接口电路的平面分割.....................................................239PCB后处理设计要求....................................................259.1屏蔽过孔与边缘辐射控制..................................................259.2信号回流路径检查.......................................................259.3走线优化...............................................................25II前言为了提高产品的EMC设计水平，在单板信号分析及PCB设计阶段，解决各种PCB设计过程中由于信号完整性、电源完整性引发的EMC问题，确保单板EMC设计质量，进而保证系统的EMC与可靠性满足设计要求，特编制本标准。本标准用于单板的信号分析与PCB设计过程中，是信号分析工程师、互连设计工程师，在单板的EMC设计中的参照标准，也是PCB可靠性工程师完成PCB设计检查及硬件工程师、可靠性工程师完成PCB可靠性评审的依据。本标准由“EMC仿真的应用与推广团队”提出，技术中心技术管理部归口。本标准适用于中兴通讯公司范围内，应用在单板硬件EDA统一设计流程中，是一个强制性标准。本规范起草部门：康讯研究所EDA设计部本规范主要起草人：双琳娜、虞学犬、唐星海、朱顺临主要评审人员：高云航、熊英、庞健、李军、田昊、王阿明、李连廷、俞延风、唐果、贾威等本标准于2005年8月首次发布。EDA设计部内部试用版本▲深圳市中兴康讯电子有限公司内部资料不得外传11范围本标准规定了公司产品在信号分析与PCB设计阶段的EMC设计。本标准适用于EMC相关的需求分析人员、系统设计人员、详细设计人员和评审人员。2规范性引用文件在下面所引用的文件中，对于企业标准部分没有写出年代号，使用时应以网上发布的最新标准为有效版本。Q/ZX23.020.3可靠性设计要求——EMC设计20050715印制电路板设计规范——...
