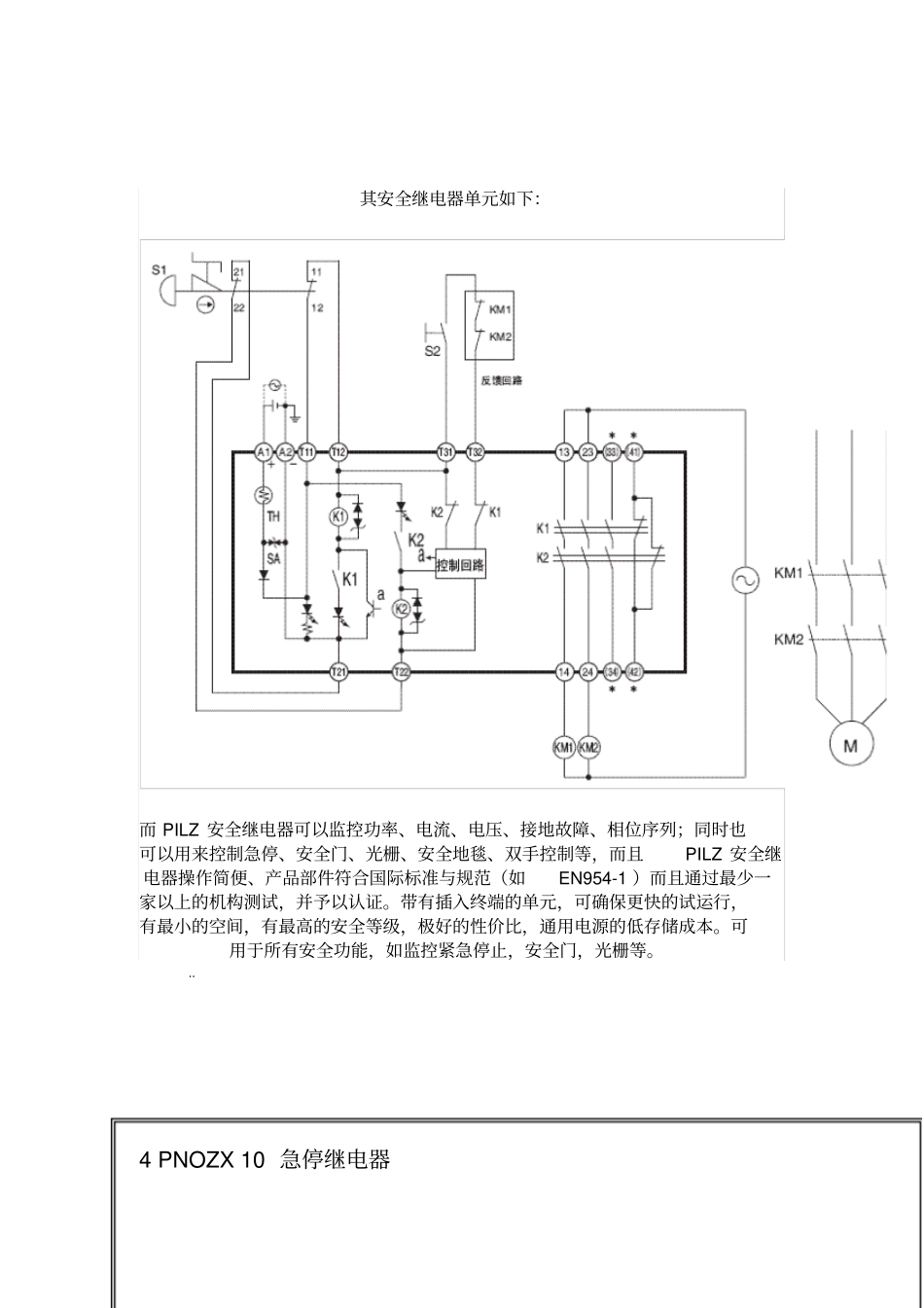

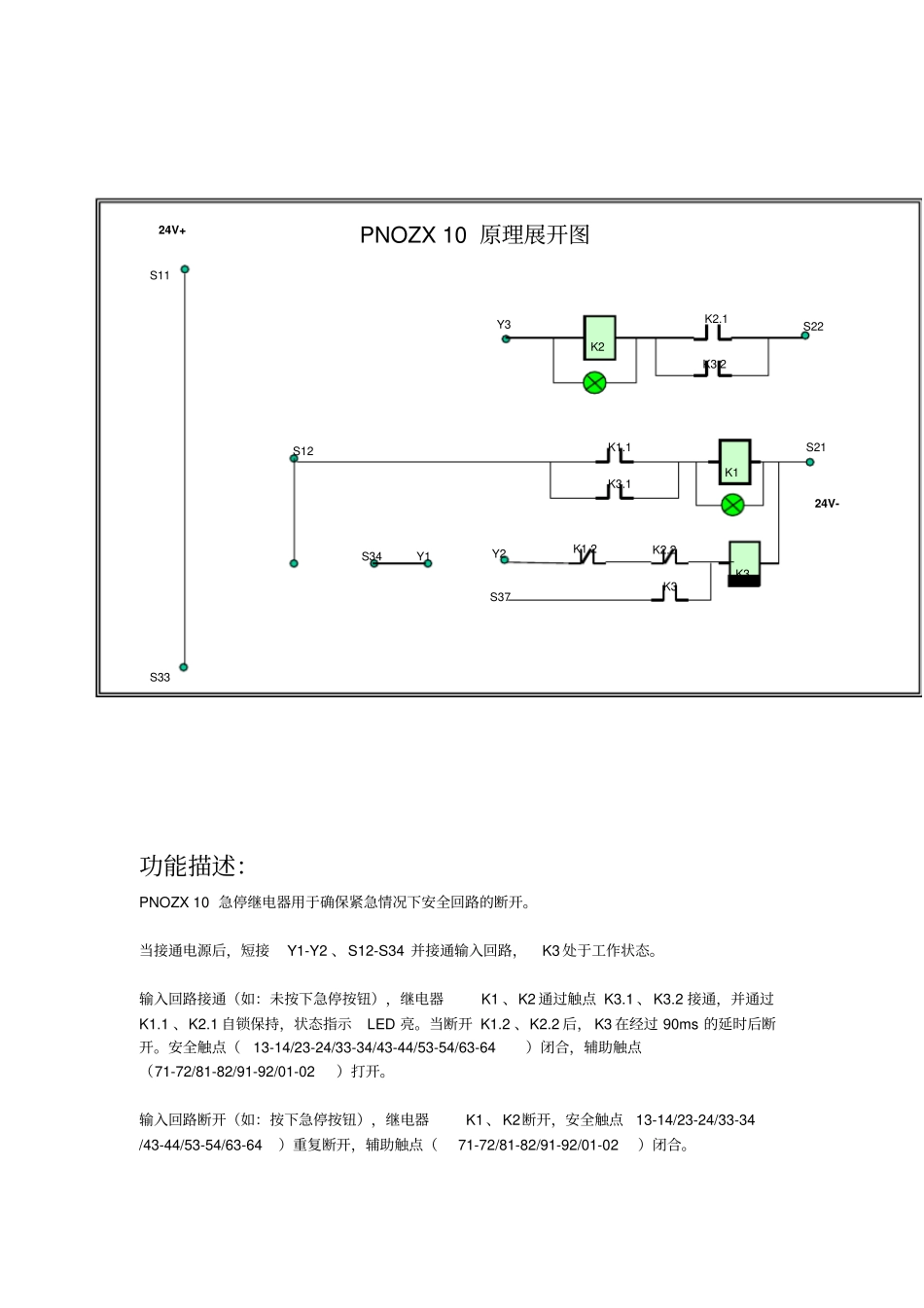

其安全继电器单元如下：而PILZ安全继电器可以监控功率、电流、电压、接地故障、相位序列；同时也可以用来控制急停、安全门、光栅、安全地毯、双手控制等，而且PILZ安全继电器操作简便、产品部件符合国际标准与规范（如EN954-1）而且通过最少一家以上的机构测试，并予以认证。带有插入终端的单元，可确保更快的试运行，有最小的空间，有最高的安全等级，极好的性价比，通用电源的低存储成本。可用于所有安全功能，如监控紧急停止，安全门，光栅等。..4PNOZX10急停继电器概述PNOZX10急停继电器用于紧急停止，PNOZX10急停继电器装在P93的外壳中，共计有10种不同的型号适用于交流电，1种适用于直流电。特点：继电器输出：6个安全触点（常开），4个辅助触点（常闭）。可连接急停按钮，安全门按钮和启动按钮。电源电压显示继电器状态显示。反馈回路用于检测外部保护回路状态。此继电器符合下列安全要求：采用冗余的接线方式，并具有自身诊断功能。当有部分元件损坏时，仍然具有保护作用。在每次开-关设备时都会自动检测，继电器是否能正常工作。用于直流和交流的继电器都有电器保险。PNOZX10原理展开图功能描述：PNOZX10急停继电器用于确保紧急情况下安全回路的断开。当接通电源后，短接Y1-Y2、S12-S34并接通输入回路，K3处于工作状态。输入回路接通（如：未按下急停按钮），继电器K1、K2通过触点K3.1、K3.2接通，并通过K1.1、K2.1自锁保持，状态指示LED亮。当断开K1.2、K2.2后，K3在经过90ms的延时后断开。安全触点（13-14/23-24/33-34/43-44/53-54/63-64）闭合，辅助触点（71-72/81-82/91-92/01-02）打开。输入回路断开（如：按下急停按钮），继电器K1、K2断开，安全触点13-14/23-24/33-34/43-44/53-54/63-64）重复断开，辅助触点（71-72/81-82/91-92/01-02）闭合。24V+K2Y3K2.1S22K3.2K1K3.1S21S12K1.1K3K2.2K1.2S34S37Y2Y1S11S33K324V-练习1特点描述：24V+K2Y3K2.1S22K3.2K1K3.1S21S12K1.1K3K2.2K1.2S34S37Y2Y1S11S33K324V-24V+K2Y3K2.1S22K3.2K1K3.1S21S12K1.1K3K2.2K1.2S34S37Y2Y1S11S33K324V-练习2特点描述：练习3特点描述：练习424V+K2Y3K2.1S22K3.2K1K3.1S21S12K1.1K3K2.2K1.2S34S37Y2Y1S11S33K324V-24V+K2Y3K2.1S22K3.2K1K3.1S21S12K1.1K3K2.2K1.2S34S37Y2Y1S11S33K324V-特点描述：A1，A2接电源；PE接地；T11，T12，T21，T22接2ch输入，一般用于接安全限位，安全门开关和急停按钮等产品；T31，T32为复位输入；A，B在使用自动复位的时候需要短接；T23在使用1ch输入的时候，与T23短接，输入接在T11，T12上，或者在连接PNP输出的光幕时候使用，光幕输出接T12，T23；其余的均为输出。如果一个NO接点熔敷，线圈没通电时所有NC接点会保持最小0.5mm的距离。同样如果一个NO接点熔敷，线圈通电时所有NC接点会保持最小0.5mm的距离。参考下图。EN50205（参考FAQNo.02371）要求安全继电器有强制导轨接点装置。A级安全继电器（即所有接点都是强制导轨接点）在铭牌上有标记。强制导轨接点装置（G7SA安全继电器）强制导轨接点逆输入是一种在两个输入电路通道（一个输入正电位一个输入负电位）间创造电位差的输入。如果接线损坏，两通道间出现短路，可以保障切断电源，安全功能动作。自动复位就是在反馈电路里没有复位开关，并且设备在输入变为ON时自动启动。手动复位就是在反馈电路里有复位开关，并且设备在输入变为ON时不会启动，直到复位开关按下。电路示例请参考FAQNo.02326手动复位用在人们可以进入的机器上，还可以用来紧急停止电路。自动复位用在人们不能进入的机器上。复位必须在所有危险都被清除后发生，通常手动复位更安全。自动复位可以用在人们无法进入的保护通道上。在人们可以进入并紧急停止的保护通道上，只使用手动复位。警告！G9S-2001/2002安全继电器单元G9SB-2002-A安全继电器单元G9SB-200-B安全继电器单元G9SB-3012-A安全继电器单元G9SB-301-B安全继电器单元手动复位不能用在以上型号上。永远不要在这些型号上使用手动复位，因为如果使用了手动复位，有时候无法会避免危险。这同样适用于在自动复位模式下的G9SA安全继电器单元上使用手动复位。永远不要用手动模式安全继电器...
