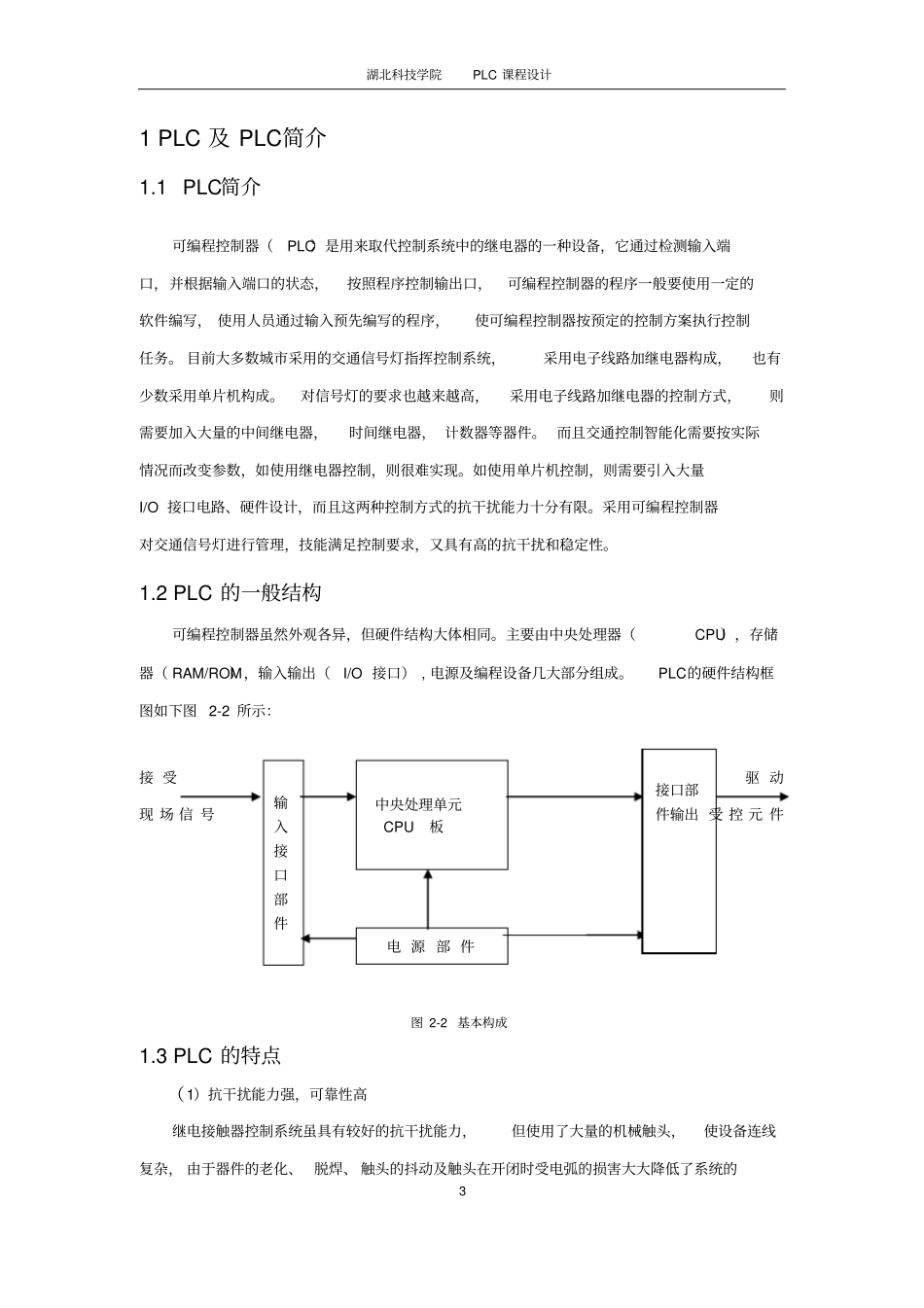

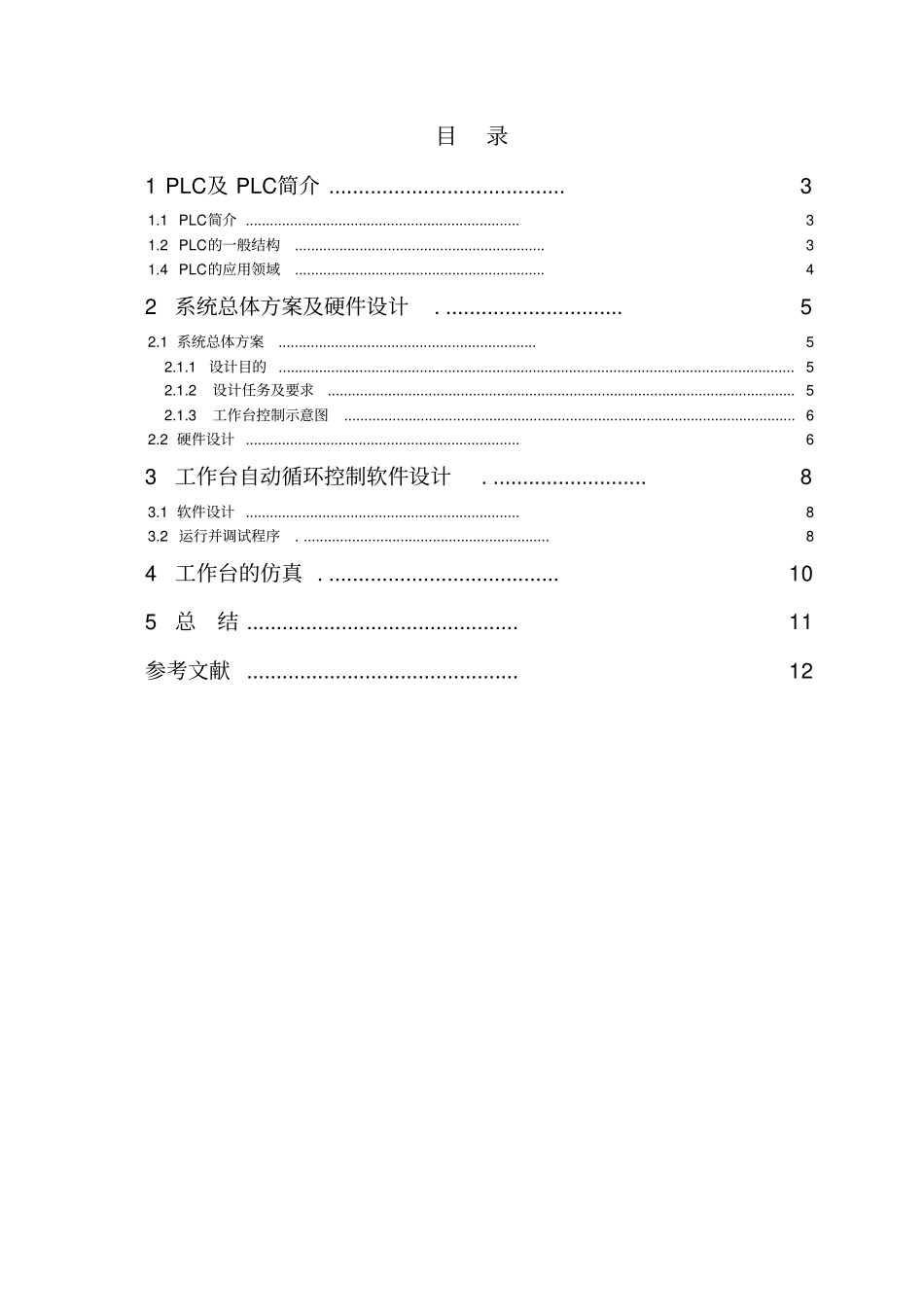

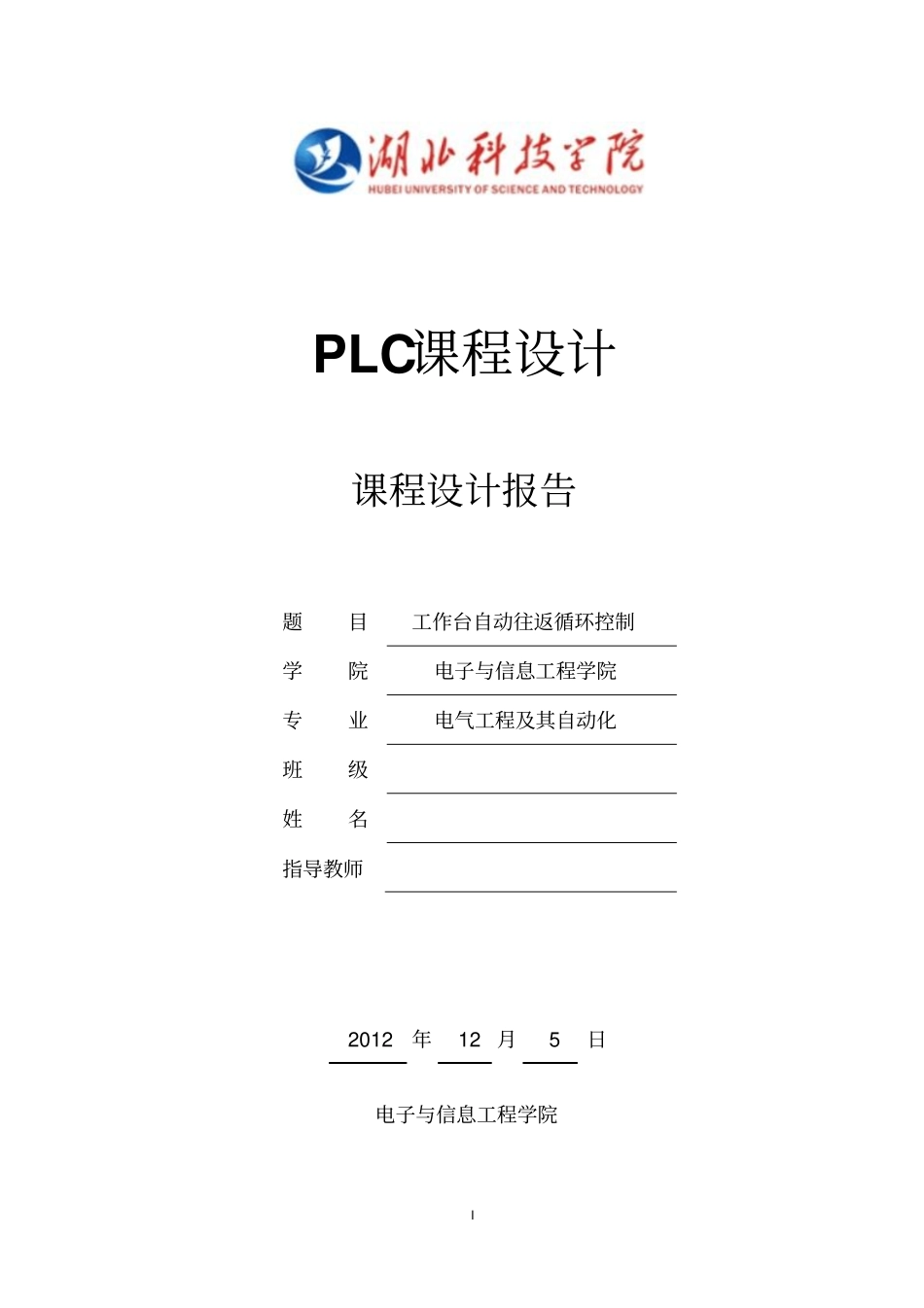

IPLC课程设计课程设计报告题目工作台自动往返循环控制学院电子与信息工程学院专业电气工程及其自动化班级姓名指导教师2012年12月5日电子与信息工程学院目录1PLC及PLC简介........................................31.1PLC简介....................................................................31.2PLC的一般结构..............................................................31.4PLC的应用领域..............................................................42系统总体方案及硬件设计...............................52.1系统总体方案................................................................52.1.1设计目的................................................................................................................................52.1.2设计任务及要求....................................................................................................................52.1.3工作台控制示意图................................................................................................................62.2硬件设计....................................................................63工作台自动循环控制软件设计...........................83.1软件设计....................................................................83.2运行并调试程序..............................................................84工作台的仿真........................................105总结..............................................11参考文献..............................................12湖北科技学院PLC课程设计31PLC及PLC简介1.1PLC简介可编程控制器（PLC）是用来取代控制系统中的继电器的一种设备，它通过检测输入端口，并根据输入端口的状态，按照程序控制输出口，可编程控制器的程序一般要使用一定的软件编写，使用人员通过输入预先编写的程序，使可编程控制器按预定的控制方案执行控制任务。目前大多数城市采用的交通信号灯指挥控制系统，采用电子线路加继电器构成，也有少数采用单片机构成。对信号灯的要求也越来越高，采用电子线路加继电器的控制方式，则需要加入大量的中间继电器，时间继电器，计数器等器件。而且交通控制智能化需要按实际情况而改变参数，如使用继电器控制，则很难实现。如使用单片机控制，则需要引入大量I/O接口电路、硬件设计，而且这两种控制方式的抗干扰能力十分有限。采用可编程控制器对交通信号灯进行管理，技能满足控制要求，又具有高的抗干扰和稳定性。1.2PLC的一般结构可编程控制器虽然外观各异，但硬件结构大体相同。主要由中央处理器（CPU），存储器（RAM/ROM），输入输出（I/O接口）,电源及编程设备几大部分组成。PLC的硬件结构框图如下图2-2所示：接受驱动现场信号受控元件图2-2基本构成1.3PLC的特点（1）抗干扰能力强，可靠性高继电接触器控制系统虽具有较好的抗干扰能力，但使用了大量的机械触头，使设备连线复杂，由于器件的老化、脱焊、触头的抖动及触头在开闭时受电弧的损害大大降低了系统的输入接口部件中央处理单元CPU板电源部件接口部件输出湖北科技学院PLC课程设计4可靠性。传统的继电器控制系统中使用了大量的中间继电器、时间继电器。由于触点接触不良，容易出现故障，PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量硬件，接线可减少互继电器控制系统的1/10--1/100，因触点接触不良造成的故障大为减少。而PLC采用微电子技术，大量的开关动作由无触点的电子存储器件来完成，大部分继电器和复杂的连线被软件程序所取代，故寿命长，可靠性大大提高。(2)配套齐全，功能完善，适用性强PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代PLC大多具有完善的数据运算能力，可用于各种数字控制领域。近年来PLC的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等...
