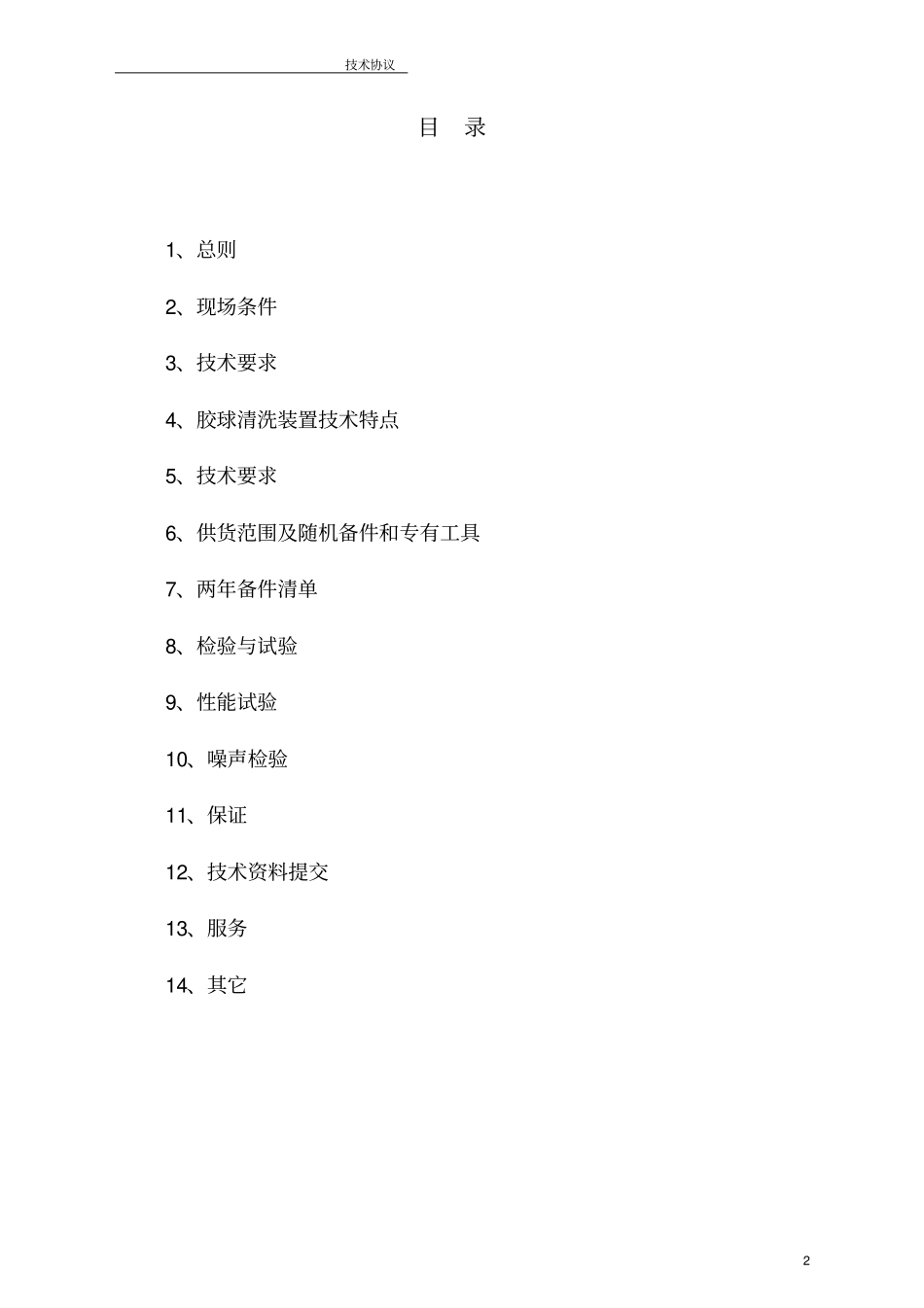

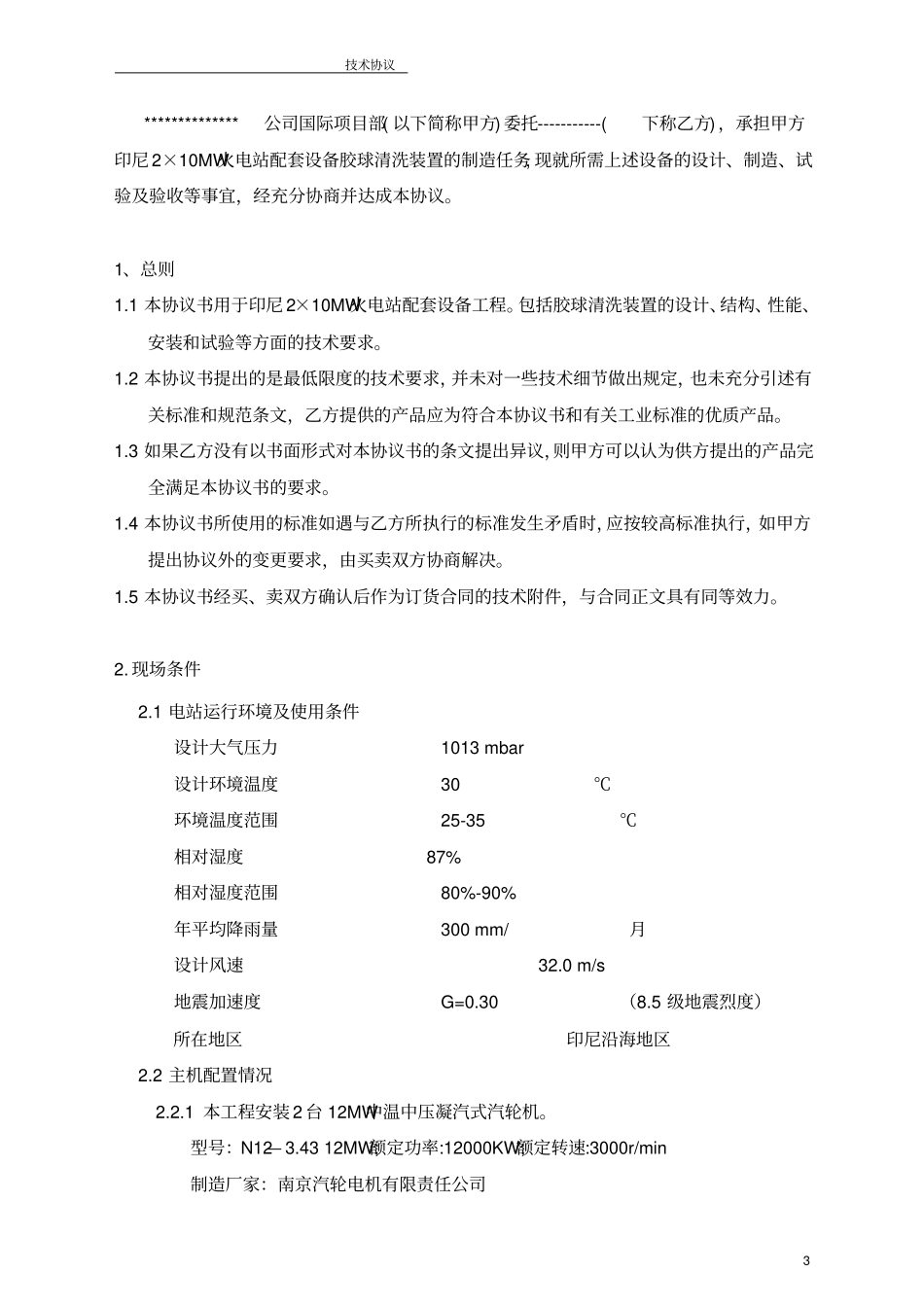

2×10MW火电厂工程胶球清洗装置技术协议2010年8月技术协议2目录1、总则2、现场条件3、技术要求4、胶球清洗装置技术特点5、技术要求6、供货范围及随机备件和专有工具7、两年备件清单8、检验与试验9、性能试验10、噪声检验11、保证12、技术资料提交13、服务14、其它技术协议3**************公司国际项目部(以下简称甲方)委托-----------(下称乙方)，承担甲方印尼2×10MW火电站配套设备胶球清洗装置的制造任务,现就所需上述设备的设计、制造、试验及验收等事宜，经充分协商并达成本协议。1、总则1.1本协议书用于印尼2×10MW火电站配套设备工程。包括胶球清洗装置的设计、结构、性能、安装和试验等方面的技术要求。1.2本协议书提出的是最低限度的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范条文，乙方提供的产品应为符合本协议书和有关工业标准的优质产品。1.3如果乙方没有以书面形式对本协议书的条文提出异议，则甲方可以认为供方提出的产品完全满足本协议书的要求。1.4本协议书所使用的标准如遇与乙方所执行的标准发生矛盾时，应按较高标准执行，如甲方提出协议外的变更要求，由买卖双方协商解决。1.5本协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。2.现场条件2.1电站运行环境及使用条件设计大气压力1013mbar设计环境温度30℃环境温度范围25-35℃相对湿度87%相对湿度范围80%-90%年平均降雨量300mm/月设计风速32.0m/s地震加速度G=0.30（8.5级地震烈度）所在地区印尼沿海地区2.2主机配置情况2.2.1本工程安装2台12MW中温中压凝汽式汽轮机。型号：N12—3.4312MW;额定功率:12000KW;额定转速:3000r/min制造厂家：南京汽轮电机有限责任公司技术协议42.2.2本工程安装2台60t/h中压、倒转链条炉排锅炉。额定蒸发量：60t/h额定蒸汽压力：3.82MPa额定蒸汽温度：450℃制造厂家：无锡华光工业锅炉有限公司2.3水质资料：海水3.设备规范及供货范围：为了清除冷凝器钛管积垢，设置一套胶球清洗系统并配备电动二次滤网。冷凝器冷却用水为海水。3.1凝汽器胶球清洗装置的供货清单序号项目型号产地生产厂家单位数量备注1收球网SD-600青岛青岛华泰台4壳体：衬胶；网板、轴316L2装球室ZQ-17(B)青岛青岛华泰台2壳体：衬胶；上下端盖及其它所有部套：316L3胶球泵（含电动机、公用底座，进口变径管、联轴器及护罩125JQ-15Q=90m3/hH=15m青岛青岛华泰台2机械密封；过流部分材质：316L4胶球分配器FH-100-1青岛青岛华泰个2材质：316L5手动球阀Q41F-16PDN100上海上海精工只10过流部分材质：316L6压力表Y-100青岛仪表厂只47放水阀放气阀J11X-10DN25上海上海精工只4装球室用8二次滤网EW-600青岛青岛华泰台4壳体：衬胶上下端盖、网板：316L9二次滤网用电动执行器QB120-1天津百利二通个410排污阀本体D41X-10PDN150上海上海精工台4过流部分材质：316L11就地控制柜DKG-1青岛青岛华泰台1防护等级IP4412地脚螺栓M22×300青岛青岛华泰只8胶球泵用13地脚螺栓M16×300青岛青岛华泰只8装球室用14所有的配对法兰及连接紧固件及密封垫片青岛青岛华泰套2材质：316L、Q235B15胶球φ18贵州中实科技只6000技术协议5注：所有配套法兰连接螺栓均为均不锈钢材质，并给配带不少于相应规格总量的10%的余量，以防丢失或损坏。3.2胶球清洗装置随机备品备件序号名称型号数量生产厂家1装球室压圈ZQ-172青岛华泰2胶球泵梅花垫125JQ-152青岛华泰3.3专用工具及附件：无4.技术要求4.1凝汽器技术数据4.1.1凝汽器型式：分列二道制表面式(2台)4.1.2冷却面积：1200m24.1.3冷却水量：3850t/h（额定工况时）4.1.4循环冷却水进水温度：30℃4.1.5循环冷却水出水温度：36℃4.1.6水侧最大允许水压：0.5MPa4.1.7水阻：62KPa4.1.7冷却管：钛管：TA2，规格φ20×1×54764.1.8循环水管径：DN6304.2胶球清洗装置技术数据4.2.1收球网：立式布置法兰连接，配供DN600反法兰及其螺栓、螺母、垫片出入口管规格：DN600长度：1400mm收球网网孔型式及规格：隔栅间距6mm运行水阻(关闭/开启)：小于300mmH2O4.2.2装球室：布置于汽机房0.000m处出入口规格：DN100PN0.6装球数：3000个4.2.3胶球输送泵：布置于汽机房0.000m处...
