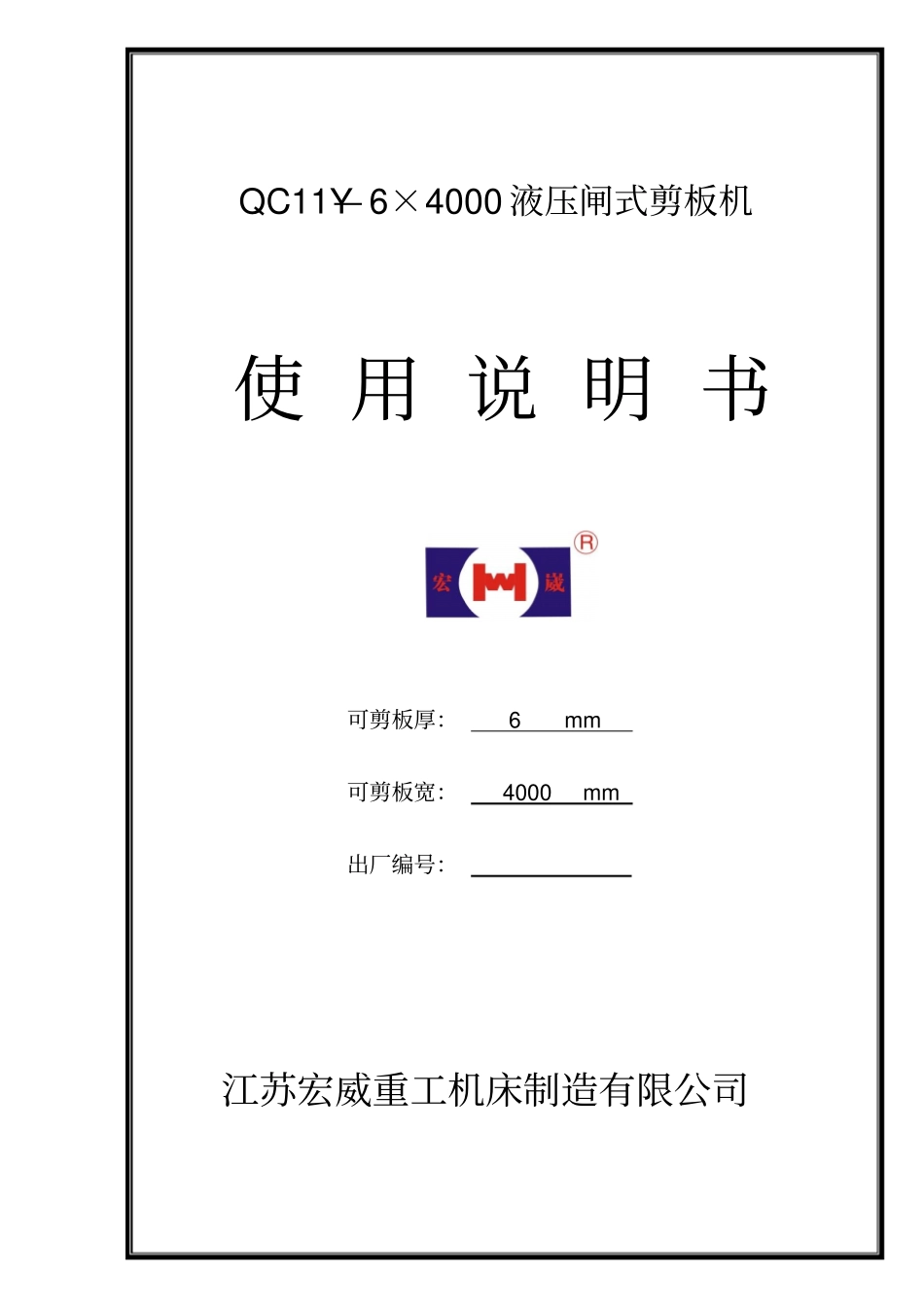

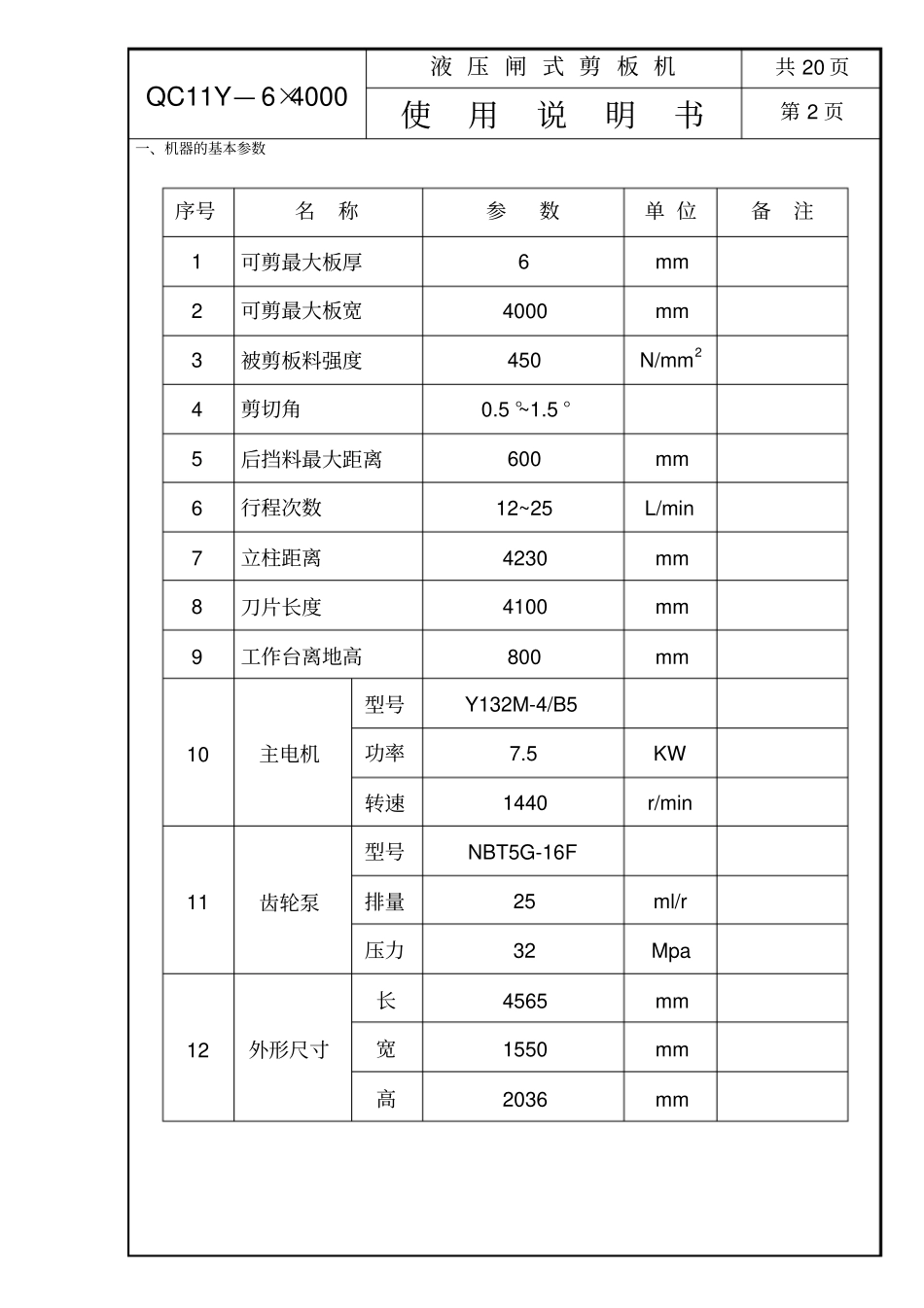

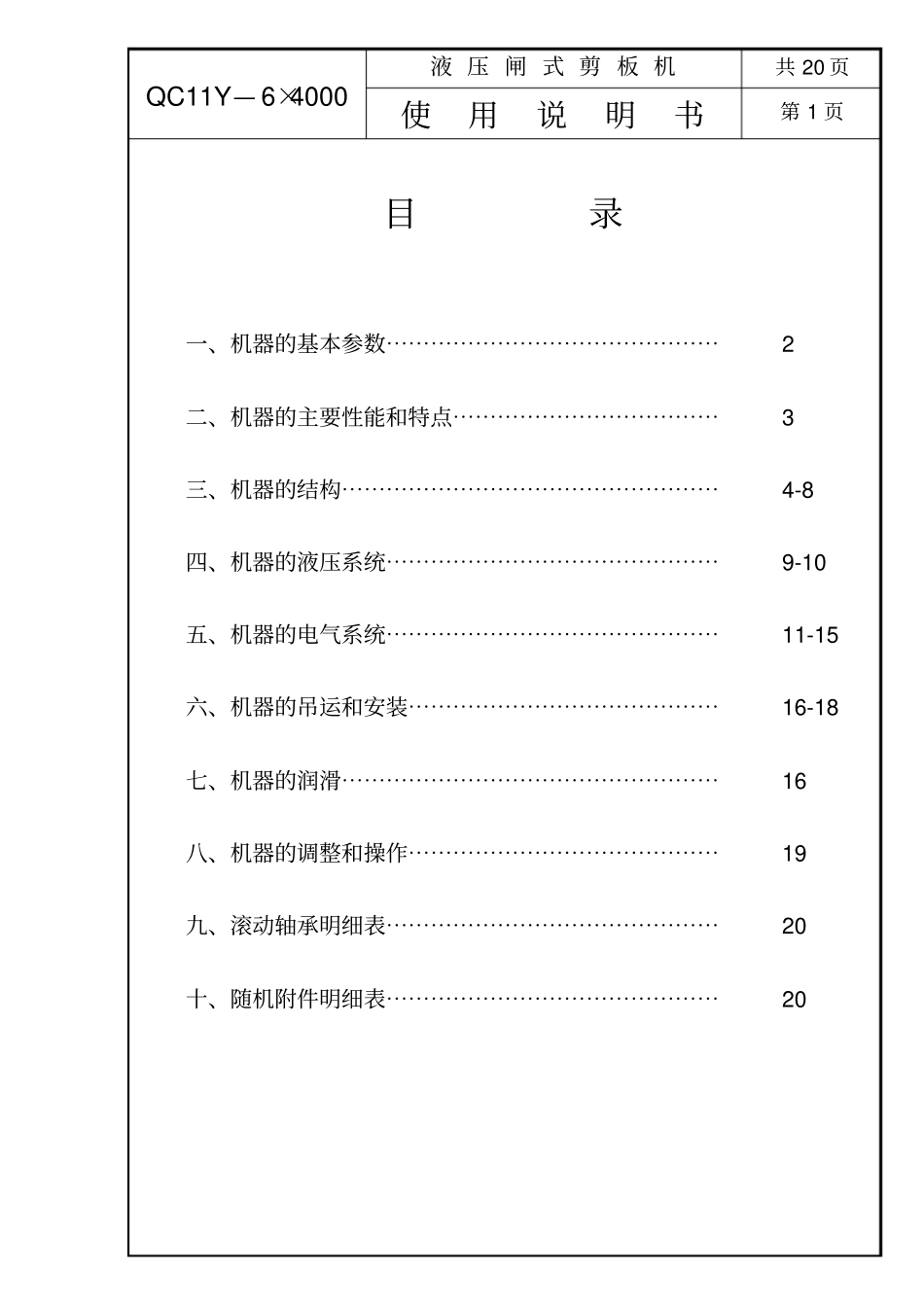

QC11Y—6×4000液压闸式剪板机使用说明书可剪板厚:6mm可剪板宽:4000mm出厂编号:江苏宏威重工机床制造有限公司QC11Y—6×4000液压闸式剪板机共20页使用说明书第1页目录一、机器的基本参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、机器的主要性能和特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、机器的结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4-8四、机器的液压系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9-10五、机器的电气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11-15六、机器的吊运和安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16-18七、机器的润滑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16八、机器的调整和操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19九、滚动轴承明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20十、随机附件明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20QC11Y—6×4000液压闸式剪板机共20页使用说明书第2页一、机器的基本参数序号名称参数单位备注1可剪最大板厚6mm2可剪最大板宽4000mm3被剪板料强度450N/mm24剪切角0.5°~1.5°5后挡料最大距离600mm6行程次数12~25L/min7立柱距离4230mm8刀片长度4100mm9工作台离地高800mm10主电机型号Y132M-4/B5功率7.5KW转速1440r/min11齿轮泵型号NBT5G-16F排量25ml/r压力32Mpa12外形尺寸长4565mm宽1550mm高2036mmQC11Y—6×4000液压闸式剪板机共20页使用说明书第3页二、机器的主要性能和特点本机器适用于剪切厚度1~6mm,宽度为不大于4000mm的钢板。被剪板料强度以450N/mm2为准。如需剪切其它强度的板料时,则应按材料的强度相应减簿被剪板料的厚度。本机器采用钢板焊接结构,液压传动,工作平衡可靠、强度高,刚性好。本机器设有机动刃口间隙调整装置,用户可根据板厚快速方便地调整。本机器可根据板厚的大小调整剪切角,大大提高了剪切效率。本机器的刀架定位采用滚动导轨,实现无间隙运行,使机床的精度大大提高。本机器还设有机动后挡料,计数器显示数值,挡料距离为20~600mm。QC11Y—6×4000液压闸式剪板机共20页使用说明书第4页三、机器的结构1、机架由钢板焊接的框形结构,焊后经振动时效处理,具有良好的刚性和稳定性;两油缸安装固定在机架的两侧顶端,驱动上刀架上下往复运动;工作台面上设有辅助刀座,便于下刀片作微量调整;工作台面板上还装有送料钢球,例于板料的推进。上刀架的导向为滚动导轨,安装在剪支承轴上的螺形弹簧经预压使滚动导轨的间隙得以消除,从而达到无间隙运行,机床精度得以保证和提高。2、刃口间隙调整装置调整刃口间隙值只需转动机床前面的手轮即可,根据所剪板厚调整至相应的间隙指示值;3、压料装置(图1)由安装在机架横梁上的16只压料缸组成,压料油缸进入压力油后,压料头在克服弹簧的拉力后下压,压紧板料,在剪切完成后,借助于弹簧拉力复位。压料力的大小随被剪板料的厚度的变化而增减。4、前后挡料前挡料:装在工作台面上,用标尺指示数值,调节装在左右托架上的活动挡块达到所需的数值即可。后挡料:装在上刀架的横板下方,随上刀架上下运动,后挡料的调节由电机减速机驱动在操作面板上按下调节按钮“+”或“-”,即可达到后挡料的前后位置调节,后挡料的位置数值由装在机床前横梁上方的显数器显示。后挡料的调节范围是20~600mm,可在此范围内任意调节。QC11Y—6×4000液压闸式剪板机共20页使用说明书第5页图1压料油缸QC11Y—6×4000液压闸式剪板机共20页使用说明书第6页图2前支承QC11Y—6×4000液压闸式剪板机共20页使用说明书第7页图3后支承QC11Y—6×4000液压闸式剪板机共20页使用说明书第8页图4刀片间隙调整机构QC11Y—6×4000液压闸式剪板机共20页使用说明书第9页四、机床的液压系统液压原理见图(5)油泵启动后,油液经电磁溢流阀3流回油箱,此时机床为空运转。充液;本机床的左右油缸为串联结构。机床在使用前,须将左右油缸串联腔及其连接管路中的空排尽并充满油液,机床方可正常工作。1、按减小剪切角按钮,YV2、YV3得电,油液进入串联腔,实施充液,待左缸活塞(刀架左端)稍微上升后停止充液。2、向蓄气罐内充注氮气,充气压力4Mpa,此时压缩空气进入右缸下腔并带动刀架上行。3、按增大剪切角按钮,YV5得电,串联腔中油液、空气...
