照明电路基础（四）实验操作VIP免费

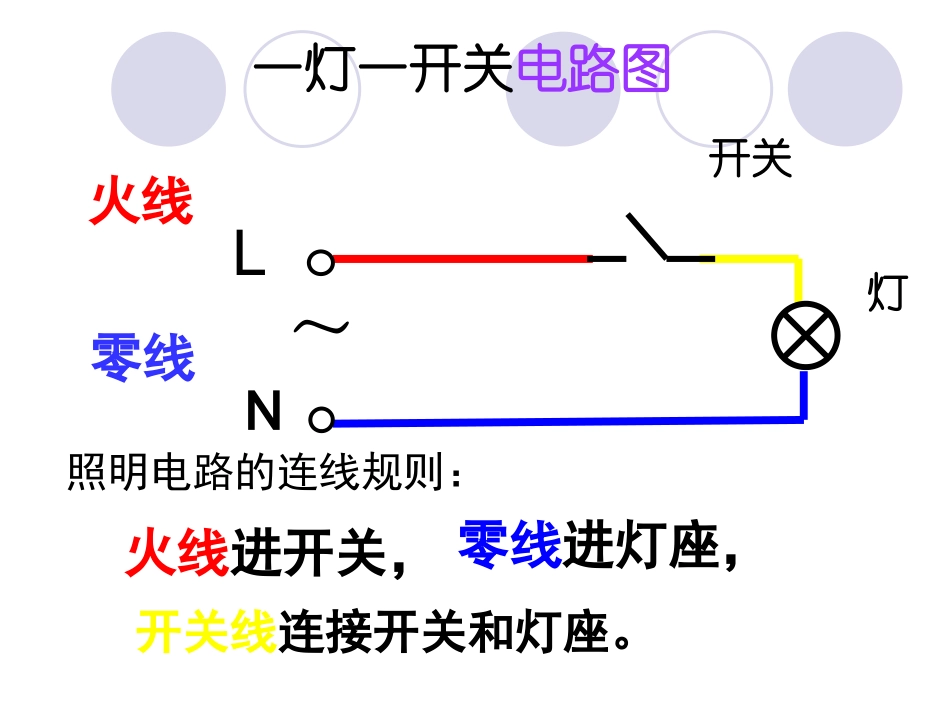

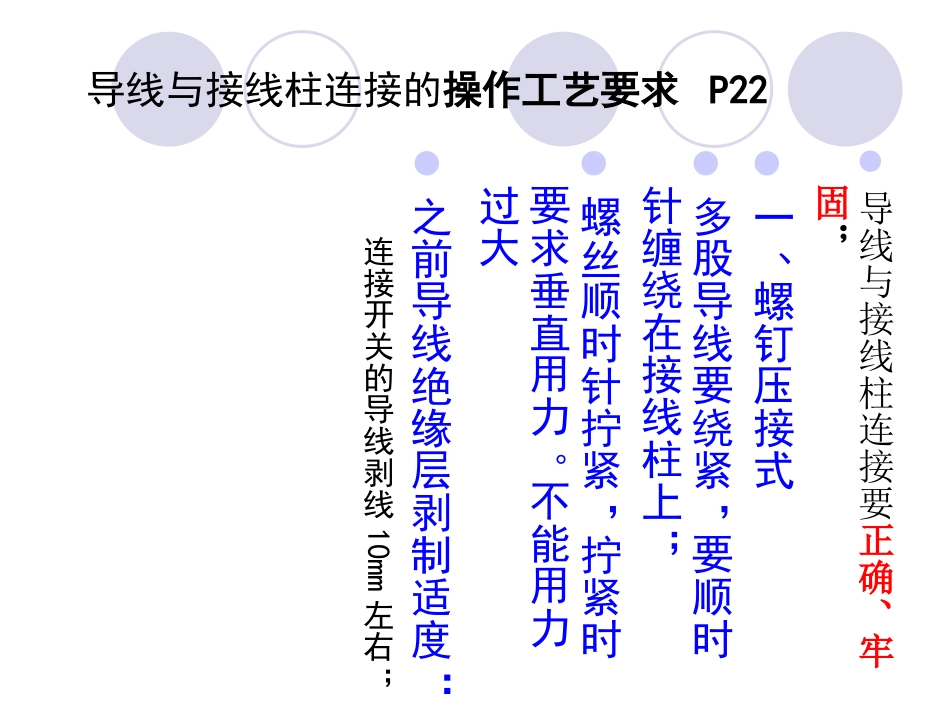

照明电路基础（四）一控一灯的实验操作灯～火线零线开关一灯一开关电路图照明电路的连线规则：火线进开关，零线进灯座，开关线连接开关和灯座。LN导线与接线柱连接的操作工艺要求P22导线与接线柱连接要正确、牢固；一、螺钉压接式多股导线要绕紧，要顺时针缠绕在接线柱上；螺丝顺时针拧紧，拧紧时要求垂直用力。不能用力过大之前导线绝缘层剥制适度：连接开关的导线剥线10mm左右；请根据“一个开关控制一盏灯”的电路图设计用两根护套线连接的安装图。说明：请在上面两个方框内填写Ｌ或Ｎ，并根据所填内容在虚线框内连线。注：表示灯座中心弹簧片的接线柱。P29评分标准：学生用三根电线连接开关盒灯座，操作完成后，交给任课老师评分，教师根据要求，只批减分（如减5分、10分等）等学生场地清理完，会还元器件时，再得总分。
