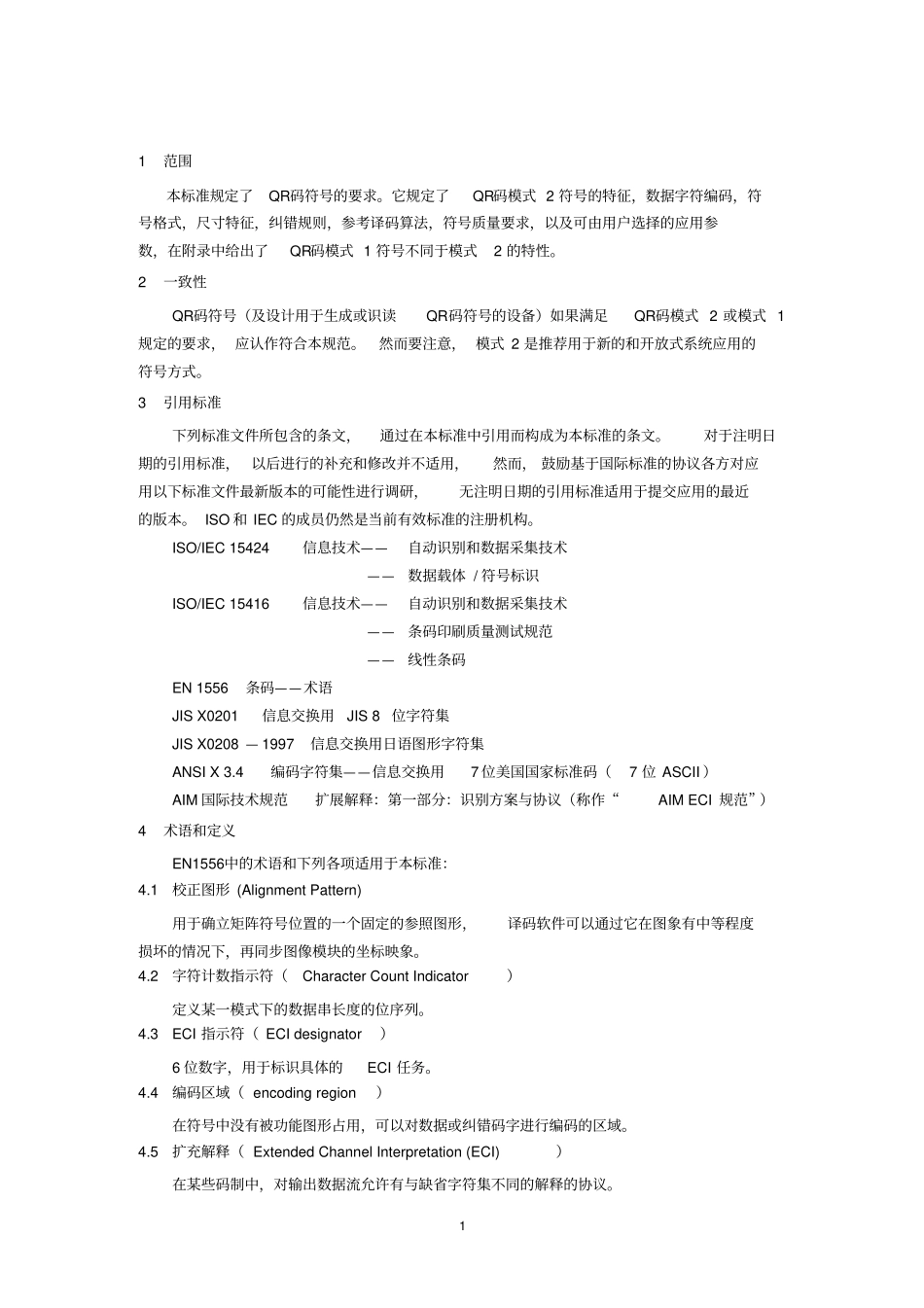

QR二维码介绍_第1页
1/50
QR二维码介绍_第2页
2/50
QR二维码介绍_第3页
3/50
11范围本标准规定了QR码符号的要求。它规定了QR码模式2符号的特征,数据字符编码,符号格式,尺寸特征,纠错规则,参考译码算法,符号质量要求,以及可由用户选择的应用参数,在附录中给出了QR码模式1符号不同于模式2的特性。2一致性QR码符号(及设计用于生成或识读QR码符号的设备)如果满足QR码模式2或模式1规定的要求,应认作符合本规范。然而要注意,模式2是推荐用于新的和开放式系统应用的符号方式。3引用标准下列标准文件所包含的条文,通过在本标准中引用而构成为本标准的条文。对于注明日期的引用标准,以后进行的补充和修改并不适用,然而,鼓励基于国际标准的协议各方对应用以下标准文件最新版本的可能性进行调研,无注明日期的引用标准适用于提交应用的最近的版本。ISO和IEC的成员仍然是当前有效标准的注册机构。ISO/IEC15424信息技术——自动识别和数据采集技术——数据载体/符号标识ISO/IEC15416信息技术——自动识别和数据采集技术——条码印刷质量测试规范——线性条码EN1556条码——术语JISX0201信息交换用JIS8位字符集JISX0208—1997信息交换用日语图形字符集ANSIX3.4编码字符集——信息交换用7位美国国家标准码(7位ASCII)AIM国际技术规范扩展解释:第一部分:识别方案与协议(称作“AIMECI规范”)4术语和定义EN1556中的术语和下列各项适用于本标准:4.1校正图形(AlignmentPattern)用于确立矩阵符号位置的一个固定的参照图形,译码软件可以通过它在图象有中等程度损坏的情况下,再同步图像模块的坐标映象。4.2字符计数指示符(CharacterCountIndicator)定义某一模式下的数据串长度的位序列。4.3ECI指示符(ECIdesignator)6位数字,用于标识具体的ECI任务。4.4编码区域(encodingregion)在符号中没有被功能图形占用,可以对数据或纠错码字进行编码的区域。4.5扩充解释(ExtendedChannelInterpretation(ECI))在某些码制中,对输出数据流允许有与缺省字符集不同的解释的协议。24.6扩展图形(ExtensionPattern)模式1中,不表示数据的一种功能图形。4.7格式信息(FormatInformation)一种功能图形,它包含符号使用的纠错等级以及使用的掩模图形的信息,以便对编码区域的剩余部分进行译码。4.8功能图形(functionpattern)符号中用于符号定位与特征识别的特定图形。4.9掩模图形参考(MaskPatternReference)用于符号的三位掩模图形标识符。4.10掩模(masking)在编码区域内,用掩模图形对位图进行XOR操作,其目的是使符号中深色与浅色模块数的比例均衡,并且减少影响图像快速处理的图形出现。4.11模式(mode)将特定的字符集表示成位串的方法。4.12模式指示符(ModeIndicator)4位标识符,指示随后的数据序列所用的编码模式。4.13填充位(PaddingBit)值为0,不表示数据,用于填充数据位流最后一个码字中终止符后面的空位。4.14位置探测图形(PositionDetectionPattern)组成寻象图形的三个相同的图形之一。4.15剩余位(RemainderBit)值为0,不表示数据,当编码区域不能正好被8位的码字填满时,用于填充最后一个码字后的空位。4.16剩余码字(RemainderCodeword)一种填充码字,当所有的数据码字和纠错码字不能正好填满符号的容量时,用于填充所空码字位置,它们紧跟在最后一个纠错码字之后。4.17段(segment)以同一ECI或编码模式编码的数据序列。4.18分隔符(Separator)全部由浅色模块组成的功能图形,宽度为一个模块,用于将位置探测图形与符号的其余部分分开。4.19终止符(Terminator)用于结束表示数据位流的位图0000。4.20定位图形(TimingPattern)深色与浅色模块交错的图形,便于决定符号中模块的坐标。4.21版本(Version)用于表示符号规格的系列。某一特定版本是根据它在所允许的规格系列中的位置来确定3的。QR码所允许规格系列为21×21模块(版本1)~177×177模块(版本40)。它也可同时指示符号所应用的纠错等级。4.22版本信息(VersionInformation)在模式2符号中,包含符号版本的信息及该数据纠错位的功能图形。5运算符(缩略符)在公式和方程中使用的数学符号,是在它们所在的公式或方程之后定义的。本规范中使用的数学运算符定义如下:div整除...
