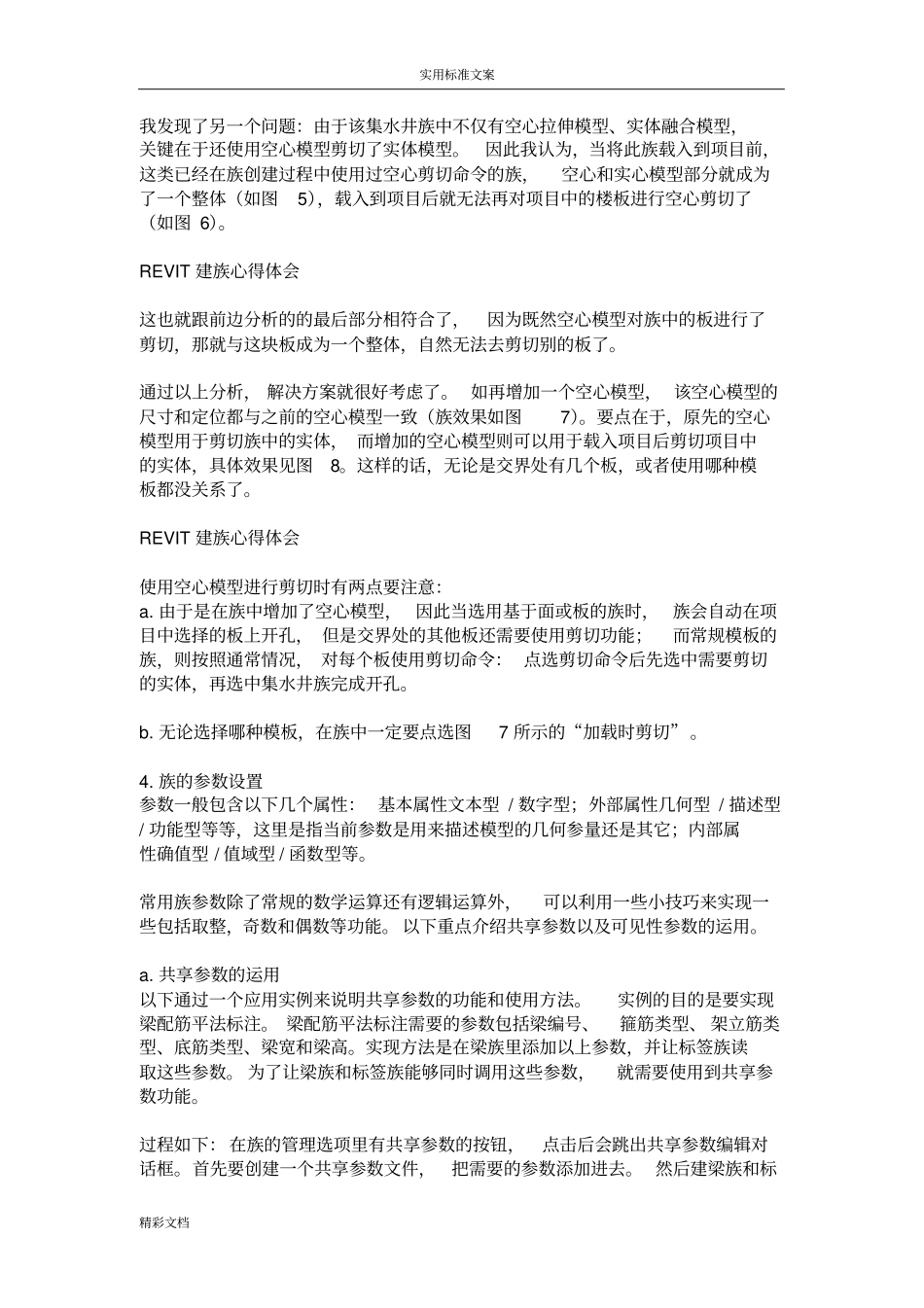

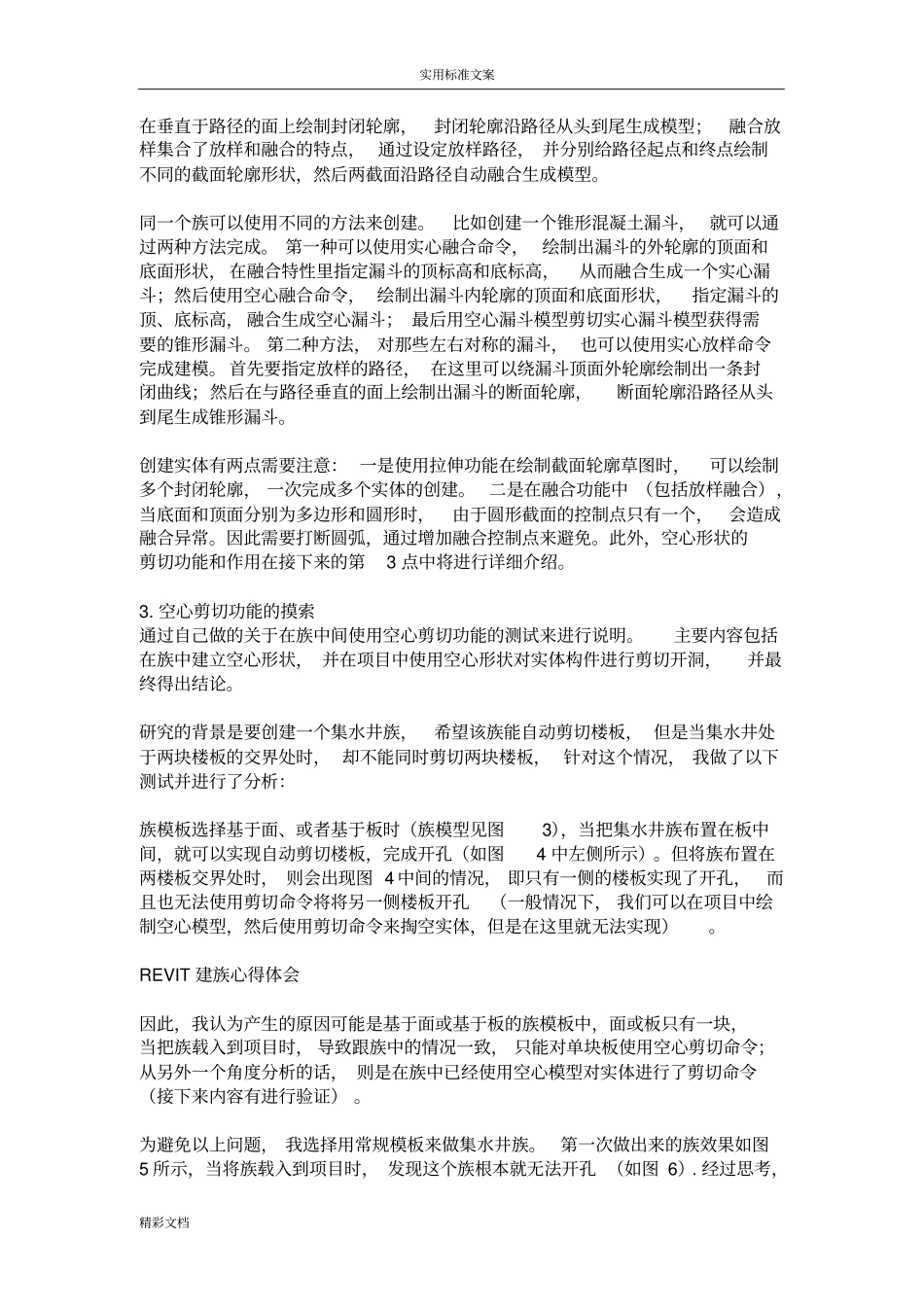

实用标准文案精彩文档Revit族参数设置Revit中，族是项目的基本元素，（Revit族文件以“.rtf”为后缀）。Revit提供的族编辑器可以让用户自定义各种类型的族，而根据需要灵活定义族是准确、高效完成项目的基础。Revit自身提供了一个很丰富的族库，用户可以直接载入使用。但在实际项目中，还须不断积累自定义族，形成适用于自身的族库，从而提高后继项目的设计效率。下面主要总结我在自建族过程中的6点心得体会。1.族模板的选择。Revit根据族的用途和类型，提供了很多种类的族模板，在自建族时首先需要选择合适的族模板。族模板预定义了新建族所属的族类别和一些默认参数。参数类型包括“族参数”和“共享参数”。“族参数”又包括“实例”和“类型”两类，实例参数将出现在族“图元属性”对话框中，而类型参数出现在“类型属性”对话框中；共享参数在后边的第4点会重点介绍。Revit允许在新建族中按要求添加需要的参数。当把完成的族载入到项目中时，Revit会根据初始选择的族模板所属的族类别，被归类到设计栏对应命令的类型选择器中。比如我创建一个框架梁类别的族，那它将自动归类在“梁”命令中；此外在明细表中，也会被统计在该类别内。值得注意的是，明细表中可以统计的族类型是固定的，像在常规类型模板下建的族就无法在明细表中统计体积、长度、宽度等，只能统计个数。再如，新建族选择样板文件时，如果要求这个族能够布置在斜面上，就可以使用“基于面的公制常规模型”，而不能使用“基于墙的公制常规模型”或者“基于楼板的公制常规模型”。原因是楼板和墙体没有自身旋转的角度参数，如果采用基于墙或者楼板作为模板，就会出现图1的情况，而如果是基于面为模板，则会如图2正常布置。REVIT建族心得体会族模板选定后同样可以在“族类别和族参数”对话框中进行修改。2.族中各种实体形状的创建选定了族模板后，就可以开始创建族的实体形状。空心形状和实心形状是最重要的两个命令。其中实心形状用来创建实体模型，空心形状则用来剪切洞口。实心和空心形状都包括拉伸、融合、旋转、放样、放样融合五项功能。以下分别对各项功能进行简单介绍：拉伸通过绘制需创建实体的截面轮廓草图，然后指定实体高度生成模型；融合用于创建底面和顶面不同的实体，先绘制底部和顶部的截面形状，并指定实体高度，然后REVIT在两个不同的截面形状间融合生成模型；旋转是先通过绘制封闭轮廓，然后该轮廓绕旋转轴旋转指定的角度后生成模型；放样是先设定路径，之后实用标准文案精彩文档在垂直于路径的面上绘制封闭轮廓，封闭轮廓沿路径从头到尾生成模型；融合放样集合了放样和融合的特点，通过设定放样路径，并分别给路径起点和终点绘制不同的截面轮廓形状，然后两截面沿路径自动融合生成模型。同一个族可以使用不同的方法来创建。比如创建一个锥形混凝土漏斗，就可以通过两种方法完成。第一种可以使用实心融合命令，绘制出漏斗的外轮廓的顶面和底面形状，在融合特性里指定漏斗的顶标高和底标高，从而融合生成一个实心漏斗；然后使用空心融合命令，绘制出漏斗内轮廓的顶面和底面形状，指定漏斗的顶、底标高，融合生成空心漏斗；最后用空心漏斗模型剪切实心漏斗模型获得需要的锥形漏斗。第二种方法，对那些左右对称的漏斗，也可以使用实心放样命令完成建模。首先要指定放样的路径，在这里可以绕漏斗顶面外轮廓绘制出一条封闭曲线；然后在与路径垂直的面上绘制出漏斗的断面轮廓，断面轮廓沿路径从头到尾生成锥形漏斗。创建实体有两点需要注意：一是使用拉伸功能在绘制截面轮廓草图时，可以绘制多个封闭轮廓，一次完成多个实体的创建。二是在融合功能中（包括放样融合），当底面和顶面分别为多边形和圆形时，由于圆形截面的控制点只有一个，会造成融合异常。因此需要打断圆弧，通过增加融合控制点来避免。此外，空心形状的剪切功能和作用在接下来的第3点中将进行详细介绍。3.空心剪切功能的摸索通过自己做的关于在族中间使用空心剪切功能的测试来进行说明。主要内容包括在族中建立空心形状，并在项目中使用空心形状对实体构件进行剪切开洞，并最终得出结论。研究的背景是要创建一个集水井族，希望该族能自...
