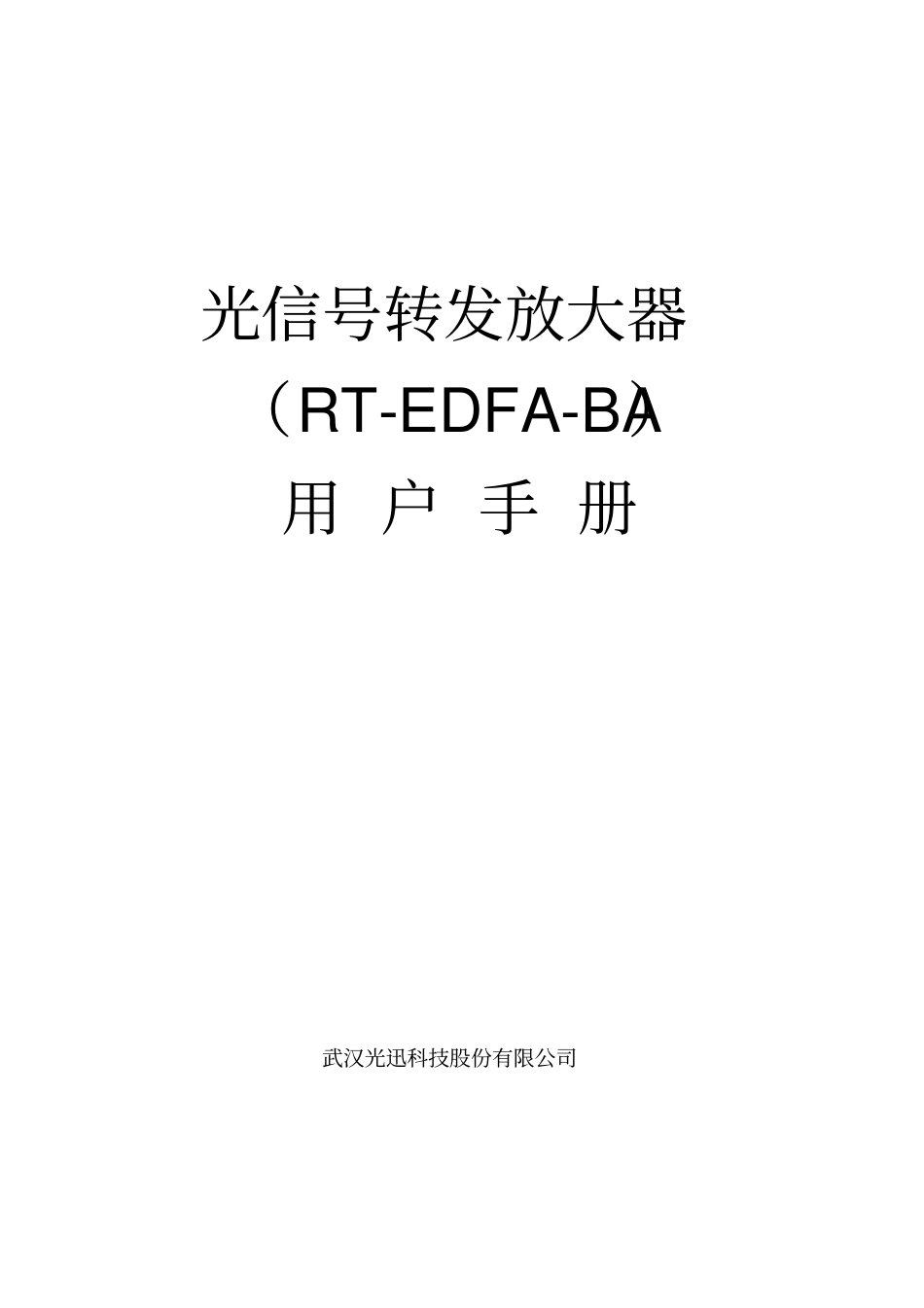

RT-EDFA-BA产品手册_第1页
1/9

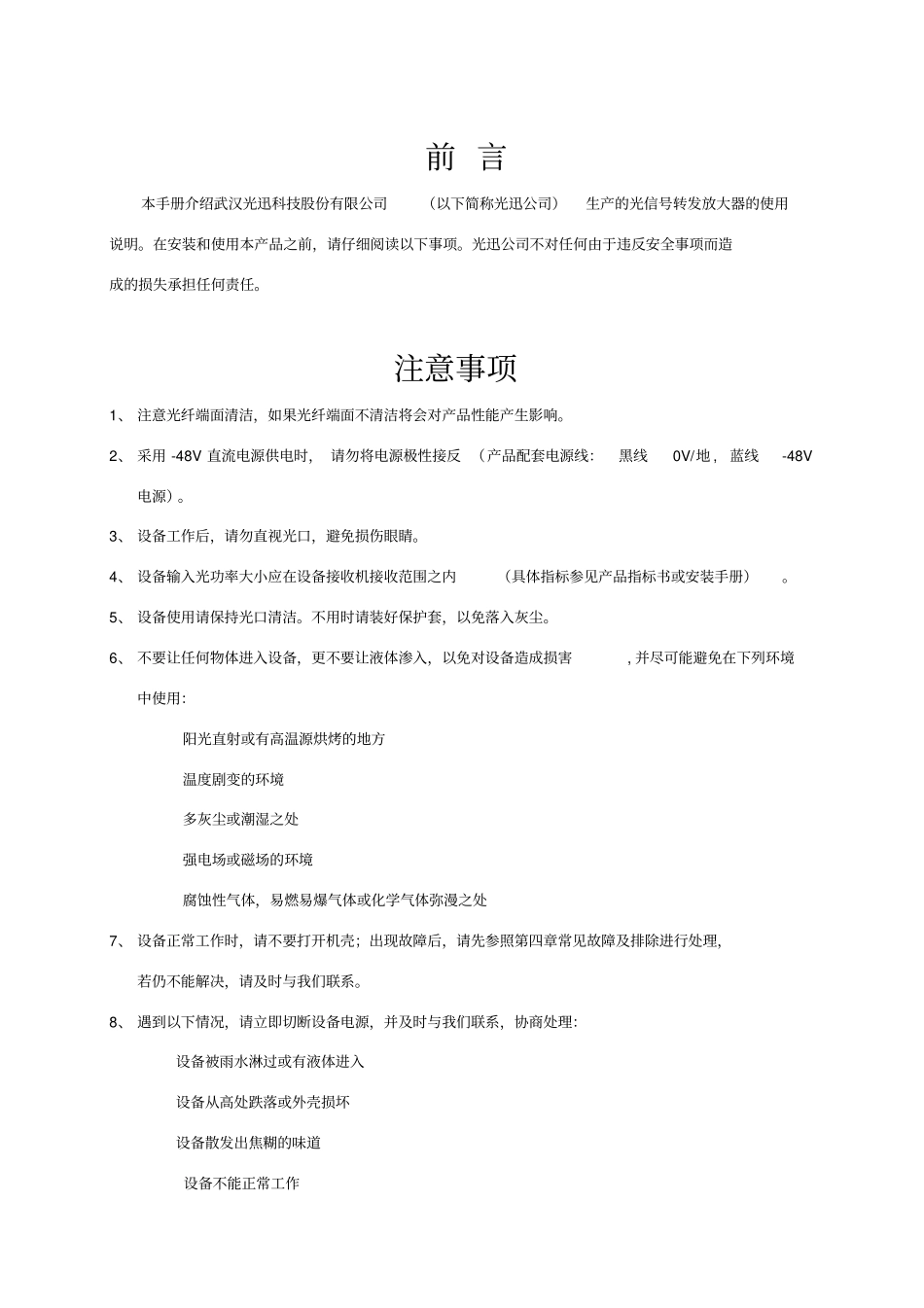

RT-EDFA-BA产品手册_第2页
2/9

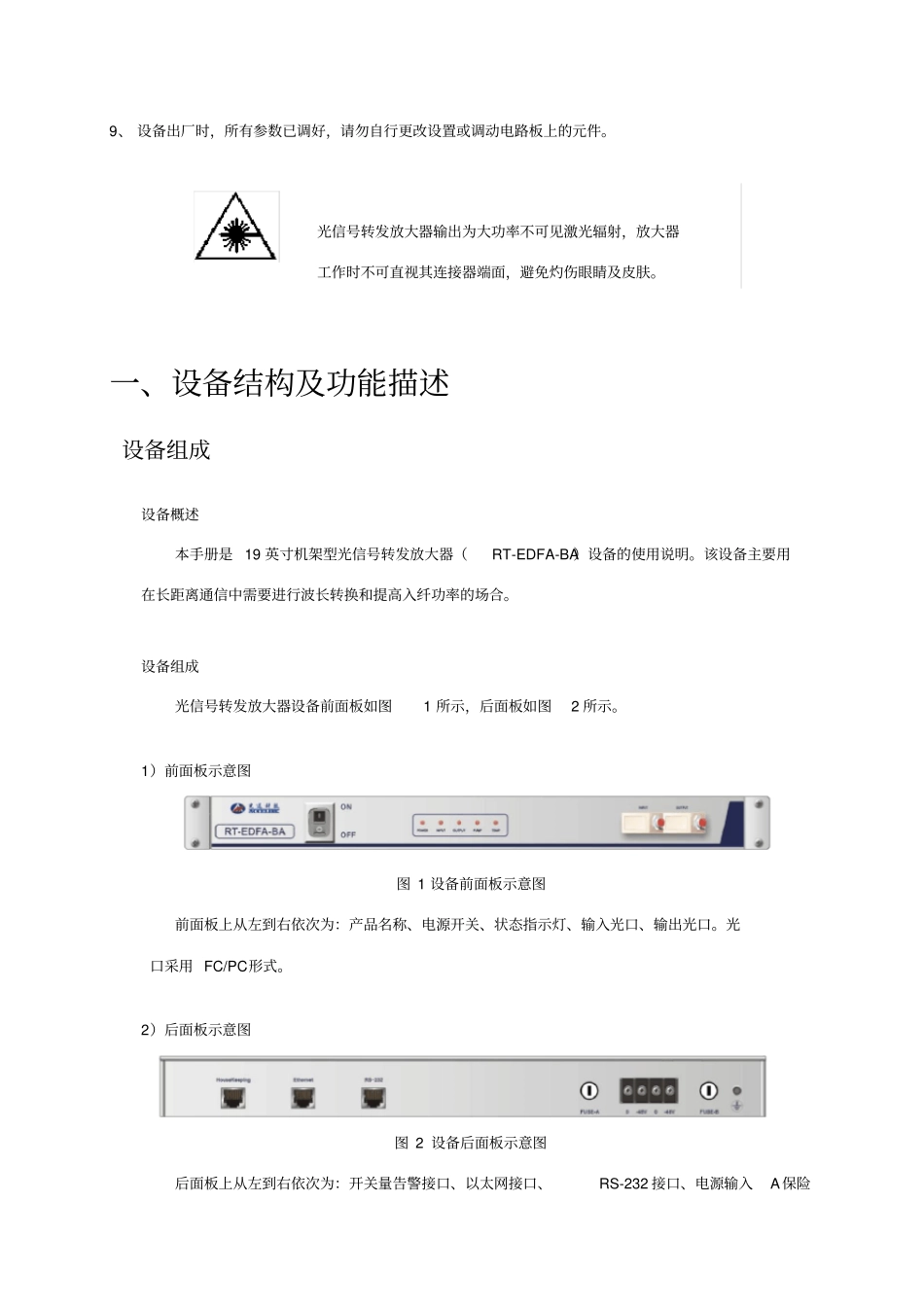

RT-EDFA-BA产品手册_第3页
3/9
光信号转发放大器(RT-EDFA-BA)用户手册武汉光迅科技股份有限公司前言本手册介绍武汉光迅科技股份有限公司(以下简称光迅公司)生产的光信号转发放大器的使用说明。在安装和使用本产品之前,请仔细阅读以下事项。光迅公司不对任何由于违反安全事项而造成的损失承担任何责任。注意事项1、注意光纤端面清洁,如果光纤端面不清洁将会对产品性能产生影响。2、采用-48V直流电源供电时,请勿将电源极性接反(产品配套电源线:黑线0V/地,蓝线-48V电源)。3、设备工作后,请勿直视光口,避免损伤眼睛。4、设备输入光功率大小应在设备接收机接收范围之内(具体指标参见产品指标书或安装手册)。5、设备使用请保持光口清洁。不用时请装好保护套,以免落入灰尘。6、不要让任何物体进入设备,更不要让液体渗入,以免对设备造成损害,并尽可能避免在下列环境中使用:阳光直射或有高温源烘烤的地方温度剧变的环境多灰尘或潮湿之处强电场或磁场的环境腐蚀性气体,易燃易爆气体或化学气体弥漫之处7、设备正常工作时,请不要打开机壳;出现故障后,请先参照第四章常见故障及排除进行处理,若仍不能解决,请及时与我们联系。8、遇到以下情况,请立即切断设备电源,并及时与我们联系,协商处理:设备被雨水淋过或有液体进入设备从高处跌落或外壳损坏设备散发出焦糊的味道设备不能正常工作9、设备出厂时,所有参数已调好,请勿自行更改设置或调动电路板上的元件。一、设备结构及功能描述设备组成设备概述本手册是19英寸机架型光信号转发放大器(RT-EDFA-BA)设备的使用说明。该设备主要用在长距离通信中需要进行波长转换和提高入纤功率的场合。设备组成光信号转发放大器设备前面板如图1所示,后面板如图2所示。1)前面板示意图图1设备前面板示意图前面板上从左到右依次为:产品名称、电源开关、状态指示灯、输入光口、输出光口。光口采用FC/PC形式。2)后面板示意图图2设备后面板示意图后面板上从左到右依次为:开关量告警接口、以太网接口、RS-232接口、电源输入A保险光信号转发放大器输出为大功率不可见激光辐射,放大器工作时不可直视其连接器端面,避免灼伤眼睛及皮肤。丝管、电源输入接口、电源输入B保险丝管和接地端子。面板描述1.光纤接口Input为信号光的输入端口,接收来自发射设备的信号光,Output为放大器的信号输出端。2.电源接口电源输入接口采用P4插座接口形式,引脚定义如下:图3电源接口示意图表1(从左到右依次为A1,A2,B1,B2,最右边为接地端子):序号名称描述A10电源输入正极A2-48V电源输入负极B10电源输入正极B2-48V电源输入负极注:支持双电源输入,A1,A2为一组电源;B1,B2为另一组电源。3.指示灯状态指示灯描述如下:POWERINPUTOUTPUTPUMPTEMP图3面板指示灯示意图指示说明:表2:序号名称描述1POWER电源指示灯,正常时亮绿灯2INPUT当输入光功率低于设置的输入功率门限时,亮红灯。正常时,不亮。3OUTPUT当输出光功率低于设置的输出功率门限时,亮红灯。正常时,不亮。4PUMP泵浦激光器偏置电流异常时,亮红灯。正常时,不亮。5TEMP设备内部温度超过工作温度范围时,亮红灯。正常时,不亮。4.RS232通信接口RS-232接口采用RJ-45形式,其引脚定义如下:表3:序号名称描述1、2TXD串口数据发送3、6RXD串口数据接收4、5、7、8GND信号地波特率115200bps8bits传送无校验位5,以太网通信接口通过UDP协议进行网络监控。6.HouseKeeping开关量告警接口(正常时断开,告警时连接)HouseKeeping接口采用RJ-45形式,其引脚定义如下:表4:序号名称描述备注1、2INPUTBA输入告警正常时1、2引脚断开,告警时则连通3、4OUTPUTBA输出告警正常时3、4引脚断开,告警时则连通5,6PUMPBA泵浦告警正常时5、6引脚断开,告警时则连通7,8TEMPBA温度告警正常时7、8引脚断开,告警时则连通二、主要性能指标及规格机械尺寸L×W×H=483mm×200mm×44mm注:提供19、21寸两种规格的挂耳。工作条件环境温度:0~+500C相对湿度:85%(+250C)大气压力:70~106Kpa环境空气:无腐蚀性和溶剂性气体,无扬尘,邻近无强电磁场干扰。供电条件:-48V直流电压范围:-40V~-57V2.3主要性能指标表4:参数最小值典型值最...
