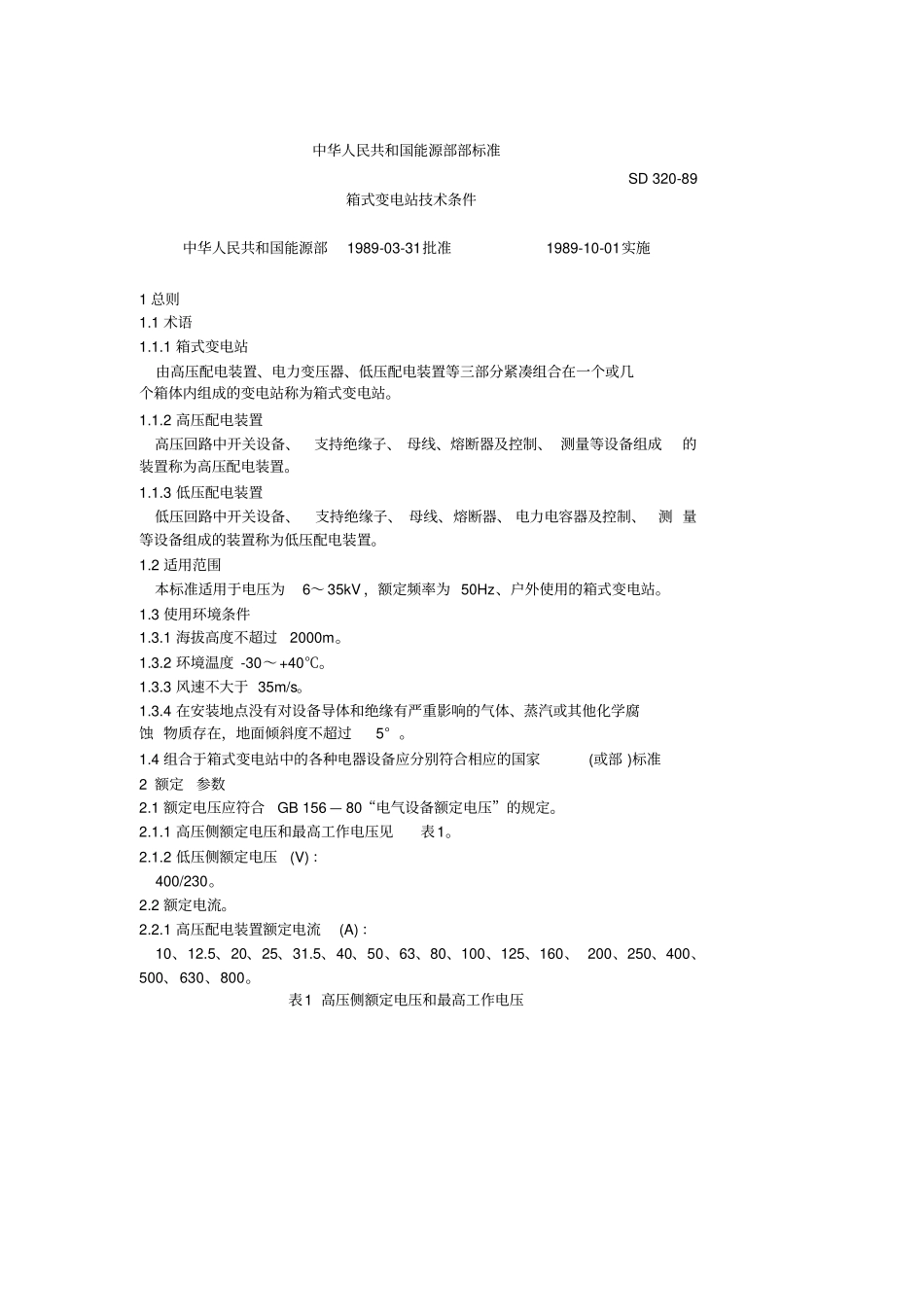

中华人民共和国能源部部标准SD320-89箱式变电站技术条件中华人民共和国能源部1989-03-31批准1989-10-01实施1总则1.1术语1.1.1箱式变电站由高压配电装置、电力变压器、低压配电装置等三部分紧凑组合在一个或几个箱体内组成的变电站称为箱式变电站。1.1.2高压配电装置高压回路中开关设备、支持绝缘子、母线、熔断器及控制、测量等设备组成的装置称为高压配电装置。1.1.3低压配电装置低压回路中开关设备、支持绝缘子、母线、熔断器、电力电容器及控制、测量等设备组成的装置称为低压配电装置。1.2适用范围本标准适用于电压为6～35kV，额定频率为50Hz、户外使用的箱式变电站。1.3使用环境条件1.3.1海拔高度不超过2000m。1.3.2环境温度-30～+40℃。1.3.3风速不大于35m/s。1.3.4在安装地点没有对设备导体和绝缘有严重影响的气体、蒸汽或其他化学腐蚀物质存在，地面倾斜度不超过5°。1.4组合于箱式变电站中的各种电器设备应分别符合相应的国家(或部)标准2额定参数2.1额定电压应符合GB156—80“电气设备额定电压”的规定。2.1.1高压侧额定电压和最高工作电压见表1。2.1.2低压侧额定电压(V)：400/230。2.2额定电流。2.2.1高压配电装置额定电流(A)：10、12.5、20、25、31.5、40、50、63、80、100、125、160、200、250、400、500、630、800。表1高压侧额定电压和最高工作电压2.2.2低压配电装置总母线、总开关额定电流(A)：160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500。2.2.3低压分支额定电流(A)：40、50、63、100、200、400、630、800、1000。2.2.4高压配电装置动、热稳定电流(kA)：6.3、8、12.5、16、25。2.3变电器额定容量(kVA)：100、125、160、200、250、315、400、500、630、800、10003箱体3.1箱体分为带操作走廊(工作人员在箱内操作)和不带操作走廊(工作人员在箱外操作)两种。箱式变电站可以是一个整体型箱壳，也可以是两个、三个或多个箱体组成的分体型箱壳。箱体应有足够的机械强度，在运输、安装中不应发生变形。应力求外型美观、色彩与环境协调。3.2箱壳高、低压室应设有照明灯，应有防尘、防凝露措施，高低压室湿度不应超过90%(25℃)，变压器室应通风良好。箱壳应有防晒、防雨、防锈、防小动物进入等措施或装置。3.3箱壳门应向外开，应有把手、暗闩和锁，暗闩和锁应防锈。3.4变压器室应以自然通风为主，给出箱内温度和变压器出力关系曲线。变压器室根据需要可以加装室温监视装置和自启动的通风冷却装置，以保证变压器在规定环境条件下满负荷运行。变压器应能从箱顶部或侧门进出。箱式变电站噪音水平不应大于规定的变压器噪音水平。3.5箱壳不论采用金属的或非金属的材料，箱体金属框架均应有良好的接地，有接地端子，并标明接地符号。4箱式变电站内部电器设备4.1箱式变电站内部宜采用小型化封闭式电器设备，并具有运行中不需维修或维修量少的特点。4.2高压配电装置：4.2.1箱式变电站高压配电装置接线应尽量简单，既有终端变电站接线，也应有适应环网供电的接线。4.2.2高压配电装置宜采用负荷开关加熔断器组合结构，油浸式变压器容量在800kVA及以上时，应采用能切断电源的装置与变压器瓦斯保护相配合。4.2.3高压配电装置应具有防止误拉、合开关设备，带负荷拉、合刀闸，带电挂地线，带地线合闸和工作人员误入带电间隔的五防措施。负荷开关和熔断器之间也应有可靠的联锁。4.2.4箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。4.2.5母线宜采用绝缘导线(或绝缘母线)。4.2.6高压进出线应考虑电缆的安装位置和便于进行试验。4.3变压器：4.3.1变压器应采用损耗低、体积小、适合箱体内安装的结构。根据不同的用户要求，可以采用油浸式、干式或气体绝缘式，无载调压式或有载调压式。4.3.2变压器如有油枕，其油标应便于监视。变压器的铭牌应面向箱门一侧。4.3.3容量315kVA及以上变压器，宜装设电接点温度计，以监测变压器上层油温(或气体温度)和启动通风冷却装置。4.4低压配电装置：4.4.1低压室门内侧应有低压主回路接线图，控制线路图、操作程序及注意事项等。4.4.2零母线截面应不小于主母线截面的1/2；主母线截面在50mm2以下时，零母线取与主母...
