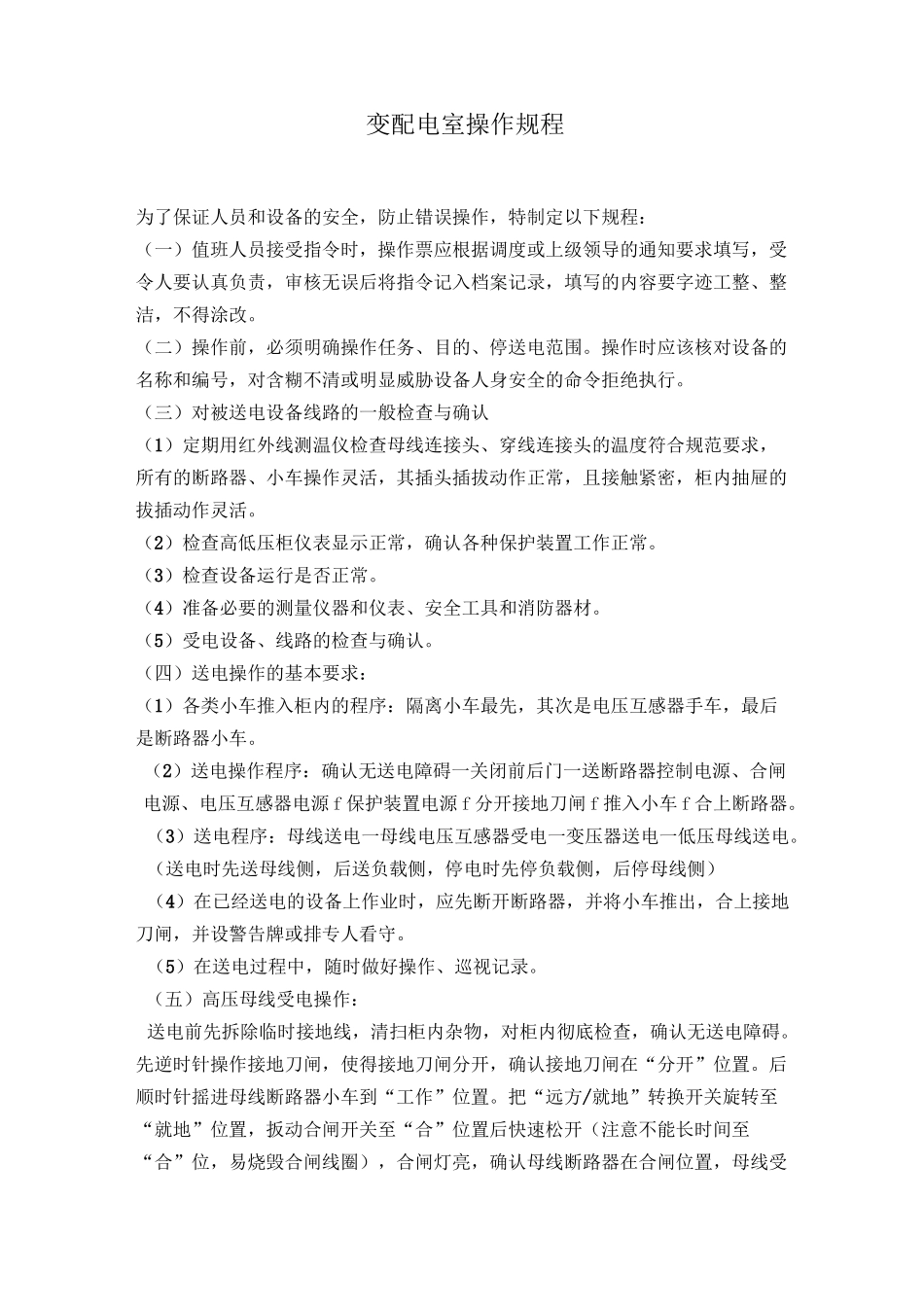

变配电室操作规程为了保证人员和设备的安全，防止错误操作，特制定以下规程：（一）值班人员接受指令时，操作票应根据调度或上级领导的通知要求填写，受令人要认真负责，审核无误后将指令记入档案记录，填写的内容要字迹工整、整洁，不得涂改。（二）操作前，必须明确操作任务、目的、停送电范围。操作时应该核对设备的名称和编号，对含糊不清或明显威胁设备人身安全的命令拒绝执行。（三）对被送电设备线路的一般检查与确认（1）定期用红外线测温仪检查母线连接头、穿线连接头的温度符合规范要求，所有的断路器、小车操作灵活，其插头插拔动作正常，且接触紧密，柜内抽屉的拔插动作灵活。（2）检查高低压柜仪表显示正常，确认各种保护装置工作正常。（3）检查设备运行是否正常。（4）准备必要的测量仪器和仪表、安全工具和消防器材。（5）受电设备、线路的检查与确认。（四）送电操作的基本要求：（1）各类小车推入柜内的程序：隔离小车最先，其次是电压互感器手车，最后是断路器小车。（2）送电操作程序：确认无送电障碍一关闭前后门一送断路器控制电源、合闸电源、电压互感器电源f保护装置电源f分开接地刀闸f推入小车f合上断路器。（3）送电程序：母线送电一母线电压互感器受电一变压器送电一低压母线送电。（送电时先送母线侧，后送负载侧，停电时先停负载侧，后停母线侧）（4）在已经送电的设备上作业时，应先断开断路器，并将小车推出，合上接地刀闸，并设警告牌或排专人看守。（5）在送电过程中，随时做好操作、巡视记录。（五）高压母线受电操作：送电前先拆除临时接地线，清扫柜内杂物，对柜内彻底检查，确认无送电障碍。先逆时针操作接地刀闸，使得接地刀闸分开，确认接地刀闸在“分开”位置。后顺时针摇进母线断路器小车到“工作”位置。把“远方/就地”转换开关旋转至“就地”位置，扳动合闸开关至“合”位置后快速松开（注意不能长时间至“合”位，易烧毁合闸线圈），合闸灯亮，确认母线断路器在合闸位置，母线受电完成。（六）变压器受电操作：送电前先检查干式变压器外观是否良好，温度显示是否正确，高温跳闸、超温报警、风机启动冷却的整定值是否正确。将变压器高压侧接地刀闸至“分”位，然后将高压侧断路器手车顺时针摇进工作位置，按手动合闸按钮，合闸指示灯亮，确认断路器在合闸位置，变压器受电完成。监听其铁芯有无异常声音，同时观测二次相间对地电压及变压器温度。（七）低压进线柜送电操作：（1）从断路器摇杆存放孔内抽出摇杆，并将摇杆六角头完全插入断路器抽屉座摇杆工作孔，并将“解锁、拨锁”拨到左边位置。（2）顺时针转动摇杆，当位置指示器由“分离”指示为“试验”位置时，必须将解锁/拨锁拨到左边，否则无法摇动，继续顺时针摇动，到位置指示器指示为“连接”位置时，停止摇动。（3）观察储能指示灯，或者查看“储能/释能”指示器是否在储能位置。（注意当电动储能故障时，将储能摇杆上下拨动数次，直至无反向受力即完成手动储能）（4）把“自动/手动”转换开关至“手动”位置。按下合闸按钮，合闸指示灯亮，送电完成。（注意当电动合闸故障时，可按下断路器“黑色I”按钮，断路器合闸，按下“红色O”按钮，断路器分闸）（5）断路器跳闸后，必须按下红色复位按钮，否则不能合闸。（八）低压无功补偿操作：将电容器主柜和辅柜开关合上，电容切换控制器送电，将“自动/手动”位置打到“自动”位置，控制器根据cos©的大小自动切换进行补偿，如果自动部分失灵，应及时打到“手动”位置进行手动补偿，保持低压集中补偿的cos©达到0.9以上。（九）低压馈电柜的停/送电操作：低压馈电柜的停/送电操作，需在确认指令无误后进行。将低压柜抽屉上的联锁手柄旋转至“fl”移动位置，断路器开关手柄至“OFF”位置，将抽屉推进低压单元内，然后把抽屉的联锁手柄旋转至“ON”位置，断路器手柄从分断位置到合闸位置转动时，必须将操作手柄向内按压并同时随外圈指示方向转动，合上断路器。停电时，断路器手柄逆时针转动到“OFF”位置，然后将抽屉的联锁手柄旋转至“fl”移动位置，断路器至检修状态，并悬挂标识牌。变配电室管理细则一、变配电室运行人员的工...
