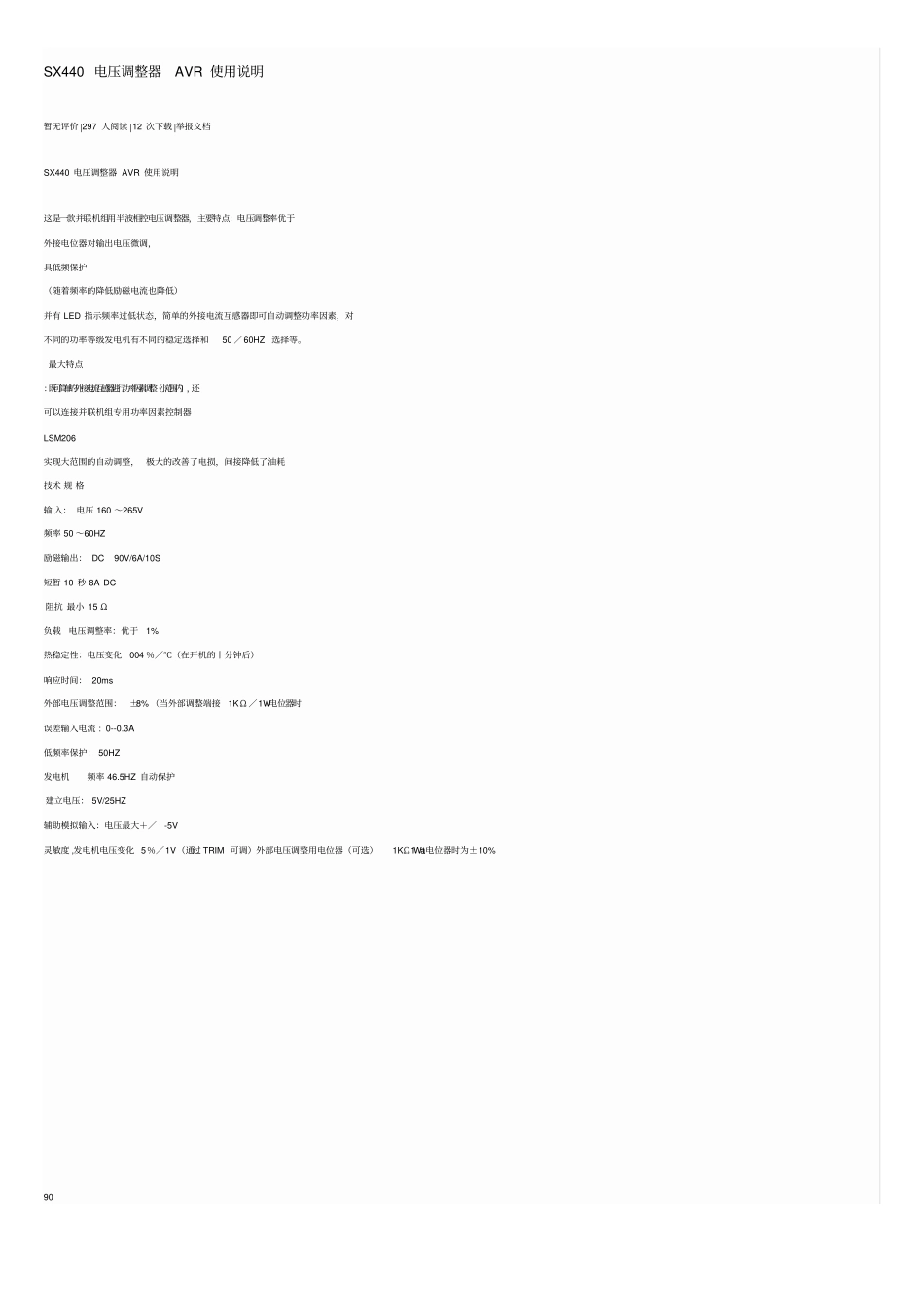

SX440电压调整器AVR使用说明暂无评价|297人阅读|12次下载|举报文档SX440电压调整器AVR使用说明这是一款并联机组用半波相控电压调整器，主要特点：电压调整率优于外接电位器对输出电压微调，具低频保护（随着频率的降低励磁电流也降低）并有LED指示频率过低状态，简单的外接电流互感器即可自动调整功率因素，对不同的功率等级发电机有不同的稳定选择和50／60HZ选择等。最大特点：既可简单的外接电流互感器进行功率因素调整（小范围内），还可以连接并联机组专用功率因素控制器LSM206实现大范围的自动调整，极大的改善了电损，间接降低了油耗技术规格输入：电压160～265V频率50～60HZ励磁输出：DC90V/6A/10S短暂10秒8ADC阻抗最小15Ω负载电压调整率：优于1%热稳定性：电压变化004％／℃（在开机的十分钟后）响应时间：20ms外部电压调整范围：±8%（当外部调整端接1KΩ／1W电位器时误差输入电流:0--0.3A低频率保护：50HZ发电机频率46.5HZ自动保护建立电压：5V/25HZ辅助模拟输入：电压最大＋／-5V灵敏度,发电机电压变化5％／1V（通过TRIM可调）外部电压调整用电位器（可选）1KΩ1Wat电位器时为±10%90度相位差的互感器输入：电流最大0。33A灵敏度在功率因素为0时，发电机电压变化5％／0。07A（通过DROOP可调）工作环境：震动20-100HZ500mm／Sec。温度-40℃～65℃湿度95％（在0～70℃）保存温度-55℃～80℃安装尺寸:130mm*116mm*40mm频率补偿：内置发动机转数下降时输出电压随之下降的频率保护电路特性调整钮VOLT：调整电压STAB：调整稳定度UFRO：调整低频保护转折点DROOP：设定压降至5%(PF=0)TRIM：最佳化电压修正灵敏度安装使用:步骤1-SX440的安装1.根据下面的数据在合适的部位开孔，建议用防滑自锁螺丝进行安装。四个安装孔位的圆心距离为：115mm×130mm，安装孔位直径为5.5mm2.按照以下接线方式一对一的连接即可K1、K2：为磁场开关，不使用时须短路跨接。P2、P3：为磁场电源输入端子。取于发电机出线380V中任意一项和中线的220V3、2：为检测电源输入端子。可以和P2P3相连1、2：为外接VR机外调节电位器，阻值为1K欧姆，不使用时须短路跨接。X、XX：X磁场+端、XX磁场–端。S1、S2：DROOPCT电流互感器输入端。A1、A2：VAR/PF控制输入(V/TRIM)。A、B、C：90KW以下A、C跨接，90KW~550KWB、C跨接，550KW以上A、B跨接。J1~J8：选择跨接线2-3、4-5、6-7。步骤2-SX440的调试1.设定低频保护：（正常情况下不建议调节）检查频率选择跳线是否在合适位置。启动发电机，调节发电机转速到理想之低频保护动作值。缓慢调节U/F微调，使保护用LED红灯亮起即可。（出厂默认正常50HZ时40HZ保护，60HZ时55HZ保护）2.电压调节可由SX440上的VOLT微调调节，亦可用外接VR（1～2间）来调节。如需外置调节请在SX440“1”与“2”接脚上跨接一电阻1KW，若无须外接时，“1”与“2”须短路跨接。在外置调节时请在发电机未启动前先将SX440
