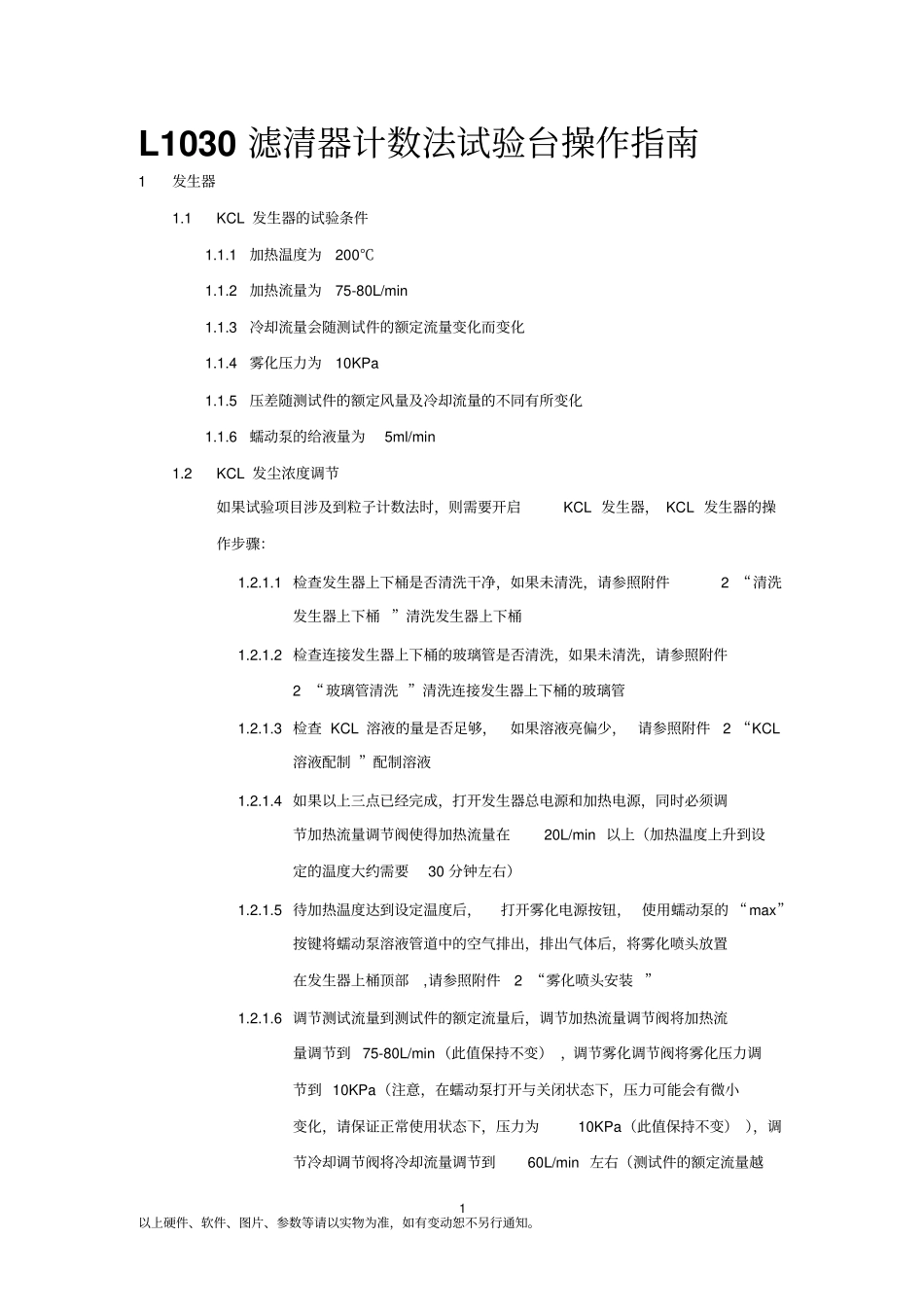

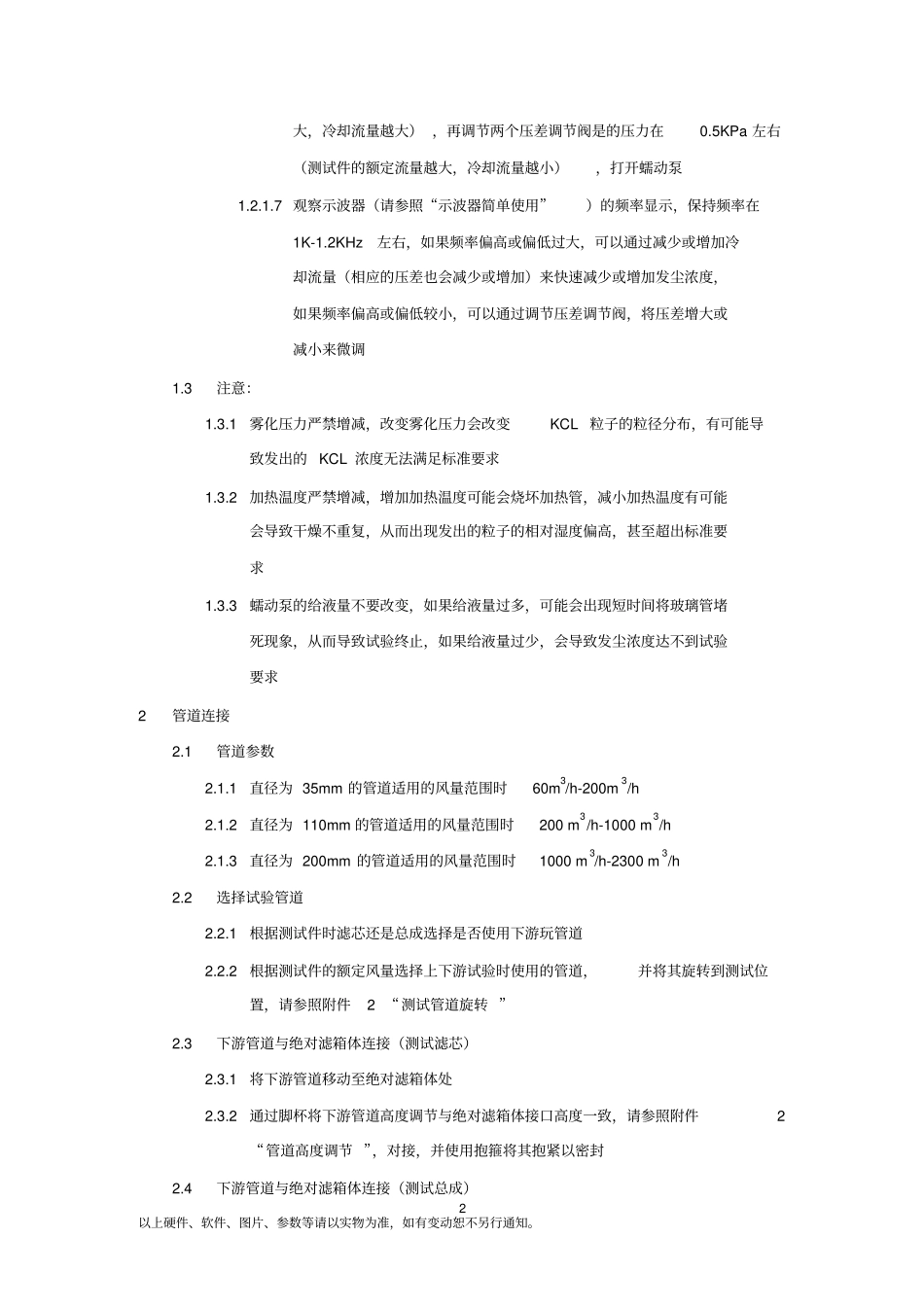

1以上硬件、软件、图片、参数等请以实物为准，如有变动恕不另行通知。L1030滤清器计数法试验台操作指南1发生器1.1KCL发生器的试验条件1.1.1加热温度为200℃1.1.2加热流量为75-80L/min1.1.3冷却流量会随测试件的额定流量变化而变化1.1.4雾化压力为10KPa1.1.5压差随测试件的额定风量及冷却流量的不同有所变化1.1.6蠕动泵的给液量为5ml/min1.2KCL发尘浓度调节如果试验项目涉及到粒子计数法时，则需要开启KCL发生器，KCL发生器的操作步骤：1.2.1.1检查发生器上下桶是否清洗干净，如果未清洗，请参照附件2“清洗发生器上下桶”清洗发生器上下桶1.2.1.2检查连接发生器上下桶的玻璃管是否清洗，如果未清洗，请参照附件2“玻璃管清洗”清洗连接发生器上下桶的玻璃管1.2.1.3检查KCL溶液的量是否足够，如果溶液亮偏少，请参照附件2“KCL溶液配制”配制溶液1.2.1.4如果以上三点已经完成，打开发生器总电源和加热电源，同时必须调节加热流量调节阀使得加热流量在20L/min以上（加热温度上升到设定的温度大约需要30分钟左右）1.2.1.5待加热温度达到设定温度后，打开雾化电源按钮，使用蠕动泵的“max”按键将蠕动泵溶液管道中的空气排出，排出气体后，将雾化喷头放置在发生器上桶顶部,请参照附件2“雾化喷头安装”1.2.1.6调节测试流量到测试件的额定流量后，调节加热流量调节阀将加热流量调节到75-80L/min（此值保持不变），调节雾化调节阀将雾化压力调节到10KPa（注意，在蠕动泵打开与关闭状态下，压力可能会有微小变化，请保证正常使用状态下，压力为10KPa（此值保持不变）），调节冷却调节阀将冷却流量调节到60L/min左右（测试件的额定流量越2以上硬件、软件、图片、参数等请以实物为准，如有变动恕不另行通知。大，冷却流量越大），再调节两个压差调节阀是的压力在0.5KPa左右（测试件的额定流量越大，冷却流量越小），打开蠕动泵1.2.1.7观察示波器（请参照“示波器简单使用”）的频率显示，保持频率在1K-1.2KHz左右，如果频率偏高或偏低过大，可以通过减少或增加冷却流量（相应的压差也会减少或增加）来快速减少或增加发尘浓度，如果频率偏高或偏低较小，可以通过调节压差调节阀，将压差增大或减小来微调1.3注意：1.3.1雾化压力严禁增减，改变雾化压力会改变KCL粒子的粒径分布，有可能导致发出的KCL浓度无法满足标准要求1.3.2加热温度严禁增减，增加加热温度可能会烧坏加热管，减小加热温度有可能会导致干燥不重复，从而出现发出的粒子的相对湿度偏高，甚至超出标准要求1.3.3蠕动泵的给液量不要改变，如果给液量过多，可能会出现短时间将玻璃管堵死现象，从而导致试验终止，如果给液量过少，会导致发尘浓度达不到试验要求2管道连接2.1管道参数2.1.1直径为35mm的管道适用的风量范围时60m3/h-200m3/h2.1.2直径为110mm的管道适用的风量范围时200m3/h-1000m3/h2.1.3直径为200mm的管道适用的风量范围时1000m3/h-2300m3/h2.2选择试验管道2.2.1根据测试件时滤芯还是总成选择是否使用下游玩管道2.2.2根据测试件的额定风量选择上下游试验时使用的管道，并将其旋转到测试位置，请参照附件2“测试管道旋转”2.3下游管道与绝对滤箱体连接（测试滤芯）2.3.1将下游管道移动至绝对滤箱体处2.3.2通过脚杯将下游管道高度调节与绝对滤箱体接口高度一致，请参照附件2“管道高度调节”，对接，并使用抱箍将其抱紧以密封2.4下游管道与绝对滤箱体连接（测试总成）3以上硬件、软件、图片、参数等请以实物为准，如有变动恕不另行通知。2.4.1将测试总成的下游弯管道后段连接起来，并放在支撑架上2.4.2通过脚杯将测试总成的下游玩管道后段高度调节与绝对滤箱体接口高度一致，对接，并使用抱箍将其抱紧以密封2.4.3将测试的总成通过转换接头与下游管道连接，可通过放置总成的升降小车将总成的出口调节与下游管道接口高度一致，并使用抱箍将其抱紧以密封2.4.4将测试总成的下游玩管道前段连接起来，并放在支撑架上2.4.5通过脚杯将测试总成的下游玩管道上端高度调节与下游管道出口高度一致，再将测试总成的下游玩管道低端与测试总成的下游玩管道后段连接，并使用抱箍将其抱紧以密封2.4.6移动下游管道和总成，使得下游管道出口...
