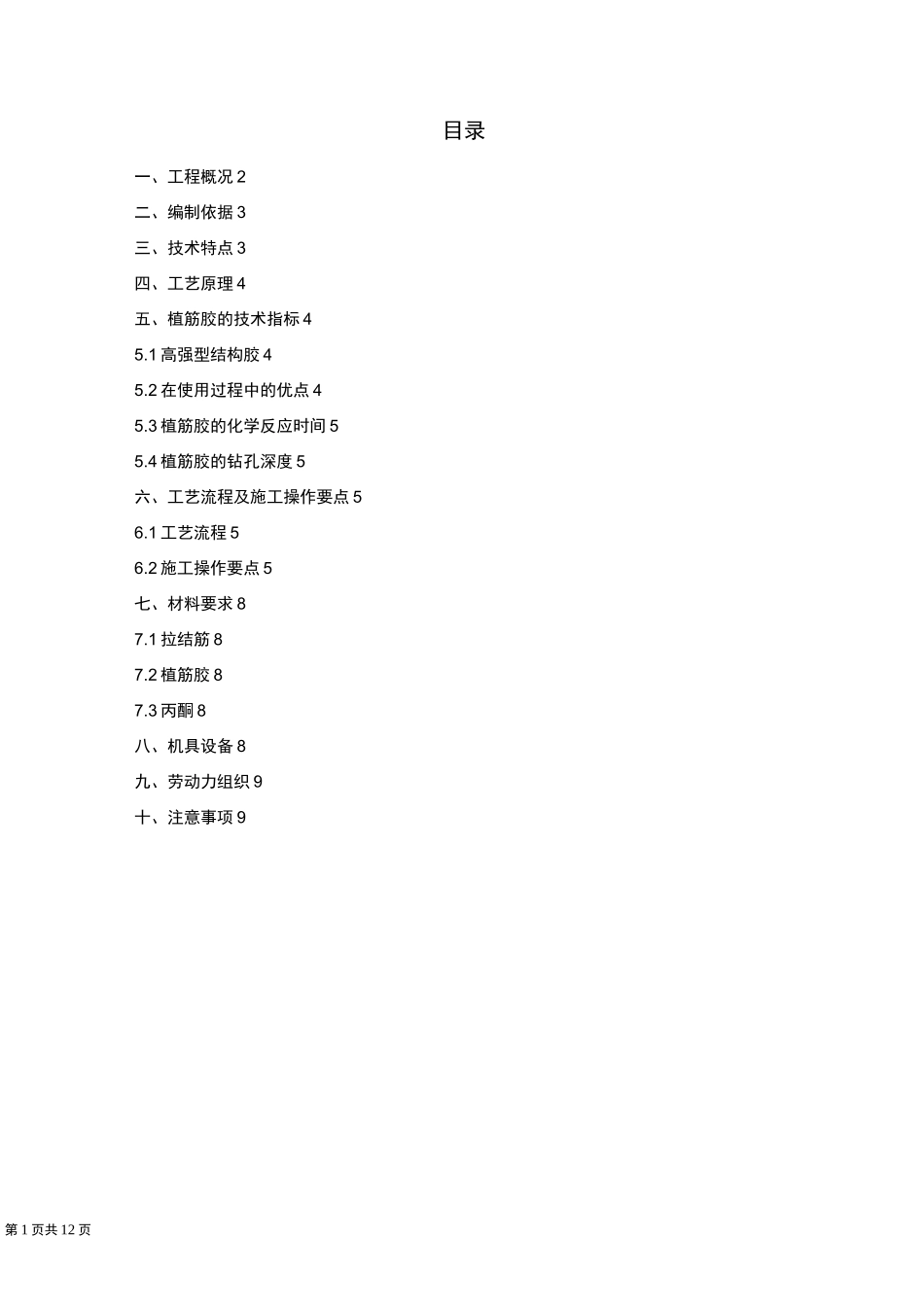

第1页共12页目录一、工程概况2二、编制依据3三、技术特点3四、工艺原理4五、植筋胶的技术指标45.1高强型结构胶45.2在使用过程中的优点45.3植筋胶的化学反应时间55.4植筋胶的钻孔深度5六、工艺流程及施工操作要点56.1工艺流程56.2施工操作要点5七、材料要求87.1拉结筋87.2植筋胶87.3丙酮8八、机具设备8九、劳动力组织9十、注意事项9五指山泺海蝶泉湾（西区）52栋产权式酒店二次结构植筋施工专项施工方案第2页共12页二次结构植筋专项施工方案一、工程概况1•五指山泺海•蝶泉湾（西区）位于海南省五指山市东南方向的南圣镇。总用地面积8572平方米，建筑面积13979.87平方米，高42.869米，建筑基底面积2014.45。地上9层，地下1层；建筑结构形式：为钢筋混凝土框架剪力墙结构，抗震等级为三级，建筑工程设计等级为二级，建筑结构的类别为乙类，工程合理使用年限为50年。抗震设防烈度为6度。本工程基础工程桩131支，采用C35,P8,冲孔灌注孔桩，桩径600~1000mm。地下室底板、承台、侧壁及侧壁柱、采用C35,P6砼-，主楼墙、柱采用C45-C35。梁、板采用C30，女儿墙采用C25,构造柱采用C20,梁、板采用C30。地下室底板、侧壁墙、水池侧墙，屋面梁、板结构为P6抗渗等级。本工程所有建筑抗震设防烈度为六度，建筑物耐火等级一级，地下室防水等级二级。为保证二次结构的施工质量，我项目部决定应用“植筋法”进行二次结构钢筋第3页共12页2、施工组织设计3、混凝土结构加固设计规范（GB50367-2013）4、混凝土结构后锚固技术规程（JGJ145-2013）5、砌体结构工程施工质量验收规范（GB50203-2011）6、砌体填充墙构造图集（10SG614-2）7、砌体填充墙结构构造（12G614-1）8、蒸压加气混凝土砌块建筑构造（03J104）9、混疑土结构工程施工规范GB506666-201110、建筑施工手册第四版三、技术特点1、“植筋法”施工二次结构钢筋和填充墙拉结筋，可以保证定位准确，方便施工。不直接预埋钢筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，由于振捣等原因而造成的预埋埋件位置不准确，拉结筋施工时剔凿过深或面积过大，影响主筋保护层和削弱混凝土结构断面尺寸等问题。2、“植筋法”施工二次结构钢筋，不用为寻找焊接拉结筋的埋件而剔凿混凝土，可以保证混凝土结构表面观感质量，做到文明施工。3、与传统工艺相比，“植筋法”施工二次结构钢筋，施工操作简便，质量可靠，速度快、效率高；应用这种方法，可以减化施工工序，减轻工人的劳动强度，而且对工人的操作技术水平要求不高，还能有效地解决拉结筋与水平灰缝位置相一致的问题。四、工艺原理植筋新技术也称为钢筋、螺杆化学锚固，是运用高强度的化学锚固胶（植筋胶），使五指山泺海蝶泉湾（西区）52栋产权式酒店二次结构植筋施工专项施工方案第4页共12页钢筋、螺杆等与混凝土产生握裹力，从而达到预埋效果，施工后产生高负荷承载力，不易产生移位、拔出，可用于各种钢筋需要生根之处。在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔、清孔、注胶并植入拉结筋，利用化学锚固胶（植筋胶）作为二次结构钢筋与柱（墙）混凝土的粘合剂，保证二次结构钢筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。使设计（或构造）二次结构钢筋与原结构柱（墙）混凝土的粘接强度达到设计（或规范）要求，拉结筋上的拉力通过化学锚固胶（植筋胶）向混凝土柱（墙）中传递。五、植筋胶的技术指标5.1高强型结构胶1、耐酸性、耐低温、耐老化；2、耐热性能良好，常温下无蠕变；3、耐水渍，在潮湿环境中长期负荷稳定；4、抗焊性、阻燃性能良好；5、抗震性能良好；5.2在使用过程中的优点1、无挤压应力，适用于小间距、小边距作业；2、快速凝固，有高承载力；3、使用注射式锚栓，使用范围广；4、锚固植筋胶初凝时间可控，可实现快速承载5.3植筋胶的化学反应时间基村温度初凝时间安装时闻固化时间-50C-OC20min30mm511OC-100C15inii.20ram31i第5页共12页100C—200C10inirIEram21i^200C5min...
