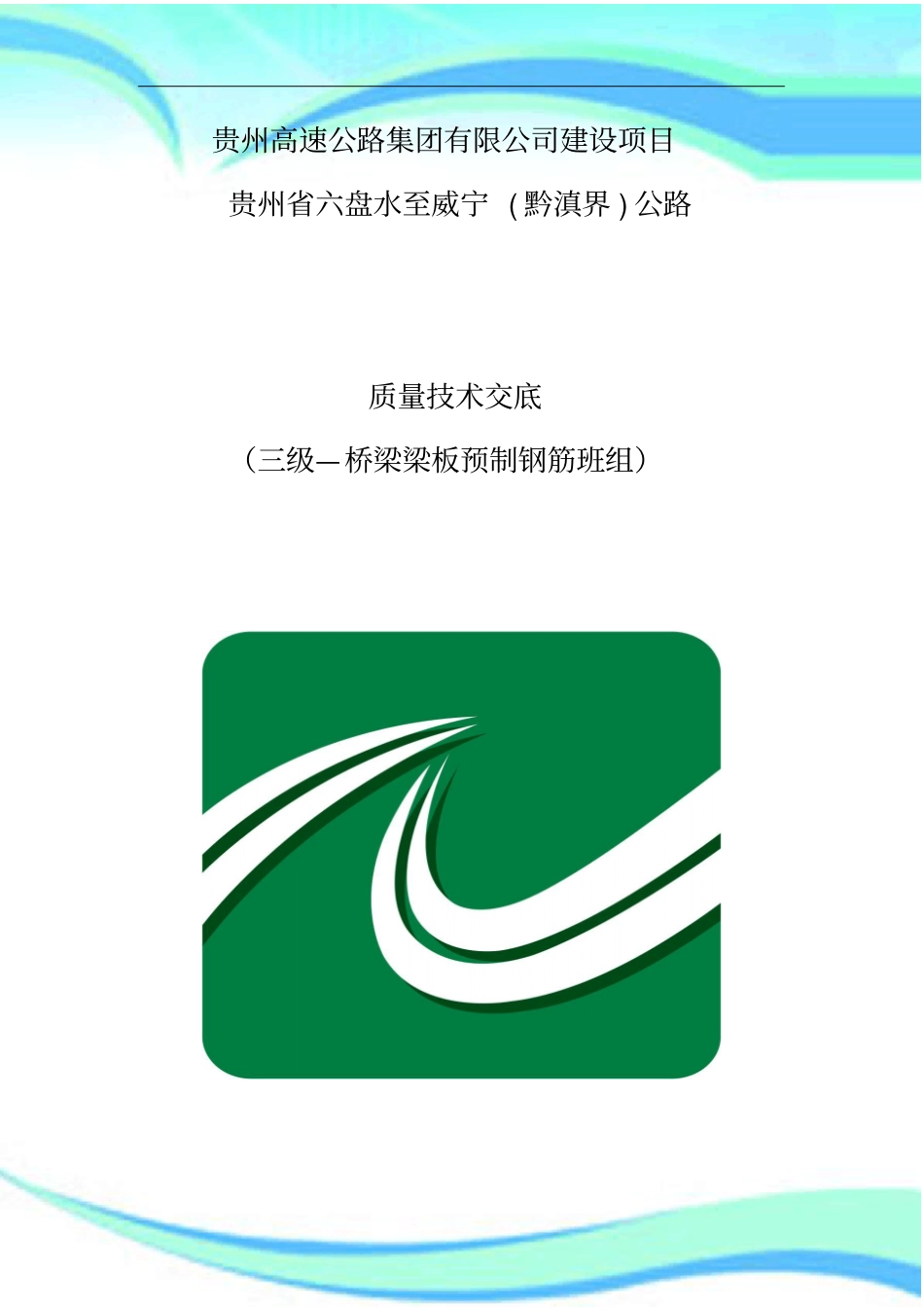

T梁预制场质量技术交底(三级)---钢筋班组2————————————————————————————————作者：————————————————————————————————日期：贵州高速公路集团有限公司建设项目贵州省六盘水至威宁(黔滇界)公路质量技术交底（三级—桥梁梁板预制钢筋班组）1浙江交工宏途交通建设有限公司贵州省六盘水至威宁(黔滇界)公路第LWTJ-4合同段项目经理部二〇一七年二月1桥梁梁板预制钢筋班组技术交底分部工程名称桥梁梁板预制交底时间2017年02月09日交底名称桥梁梁板预制钢筋加工及安装交底人王鹏、李阳、杨健接受交底人桥梁梁板预制钢筋班组交底内容：预制场T梁预制钢筋加工及安装技术交底一、工程概况本预制场为1#预制场，本合同段共有桥梁15座，钢筋加工场加工钢筋约10635.9吨。预制场共设置台座32个，钢筋模架6个，龙门架5台，其中跨径38米10吨龙门架3台、跨径38米80吨龙门架2台，数控预应力张拉机2套，数控压浆机2套，电焊机10台，钢筋加工厂内设行车1台，数控弯曲中心1台，数控弯箍机1台，钢筋调直机1台、钢筋切割机2台。2二、工艺流程3说明：钢筋班组需要完成图中的工作内容。三、操作流程（一）、半成品加工1、钢筋班班组长以及负责操作钢筋切断机，数控弯曲中心，数控弯箍机的机手熟悉技术员提供的钢筋断料长度、型号、尺寸。下面分2个工种进行说明：○1钢筋切断机操作工：对不同型号的钢筋需要的断料长度及每天需要的数量进行负责。断料长度通过切断机前端的挡板进行调整，不同型号的钢筋在断料之前需要核对切断机调整过的断料长度。不同型号的钢筋断料之后分类整齐的堆放，便于后续施工工友使用。○2数控弯曲中心和数控弯箍机操作工：要求操作手有一定的T梁钢筋半成品制##4作的经验，如操作手是新手，没有类似施工经验，则必须由有经验的带班长或者机手通过钢筋棚1:1的钢筋骨架模型现场实际指导施工，根据钢筋棚1:1的钢筋骨架模型，对照设计图纸，熟悉自己需要加工的钢筋半成品的所有细部结构尺寸。T梁钢筋半成品的钢筋种类很多，且尺寸型号都有区别，前面钢筋切断机的机手根据需要将钢筋切断后提供给数控弯曲中心和数控弯箍机机手，开始加工T梁钢筋的半成品。下面针对T梁钢筋半成品里面最常见，用量最多的三种钢筋半成品进行说明，其他的钢筋半成品加工要点参照进行。这三种钢筋半成品对照40m钢筋设计图纸，编号如下：第一种包括4#、5#、6#、6，#钢筋(以下简称肋板钢筋)；第二种包括7#、8#钢筋(以下简称马蹄钢筋)；第一、二种钢筋肋板钢筋和马蹄钢筋见下图所示：56----------------------------------------肋板钢筋（4#、5#、6#、6，#钢筋）----------------------------------------马蹄钢筋（7#、8#钢筋）第三种包括下图中1#、3#、/2#、4#钢筋(以下简称面板钢筋)；7----------------------------------------面板钢筋（1#、3#、/2#、4#钢筋）◎肋板钢筋制作说明：肋板钢筋位于T梁“T”字的一竖里面，就像T梁身体里面的骨头一样。1、数量说明（标准跨径梁）边跨一片40m预制T梁的肋板钢筋总数量为330根。其中4#钢筋为梁中部标准件数量为147根，5#、6#钢筋为梁端部（变截面）非标准件数量合计178根，6，#钢筋只在现浇连续段里面，数量为5根（梁板预制时可不加工）。中跨一片40m预制T梁的肋板钢筋总数量为335根。其中4#钢筋为梁中部标准件数量为147根，5#、6#钢筋为梁端部（变截面）非标准件数量合计178根，6，#钢筋只在现浇连续段里面，数量为10根（梁板预制时可不加工）。2、加工说明4#钢筋标准件根据图纸给出的尺寸数据，在数控弯曲中心输入相应的参数，即可进行加工，刚开始加工时，可以只加工一个骨架片并对其进行量测，如与图纸存在较大偏差，随即进行修正，如此循环，直至骨架片尺寸偏差在±5mm以内方可批量进行加工。85#、6#钢筋（变截面处）非标准件的加工需要由技术人员提前算好尺寸提供给操作手。为了操作方便，减少工人的施工难度与强度，我们技术人员将该非标准件分割为5种类似4#标准件来进行加工，加工方法与4#标准件相同。3、注意事项由于40m预制T梁的肋板钢筋高度较高（设计均为2.421米高），制作出来的骨架片整...
