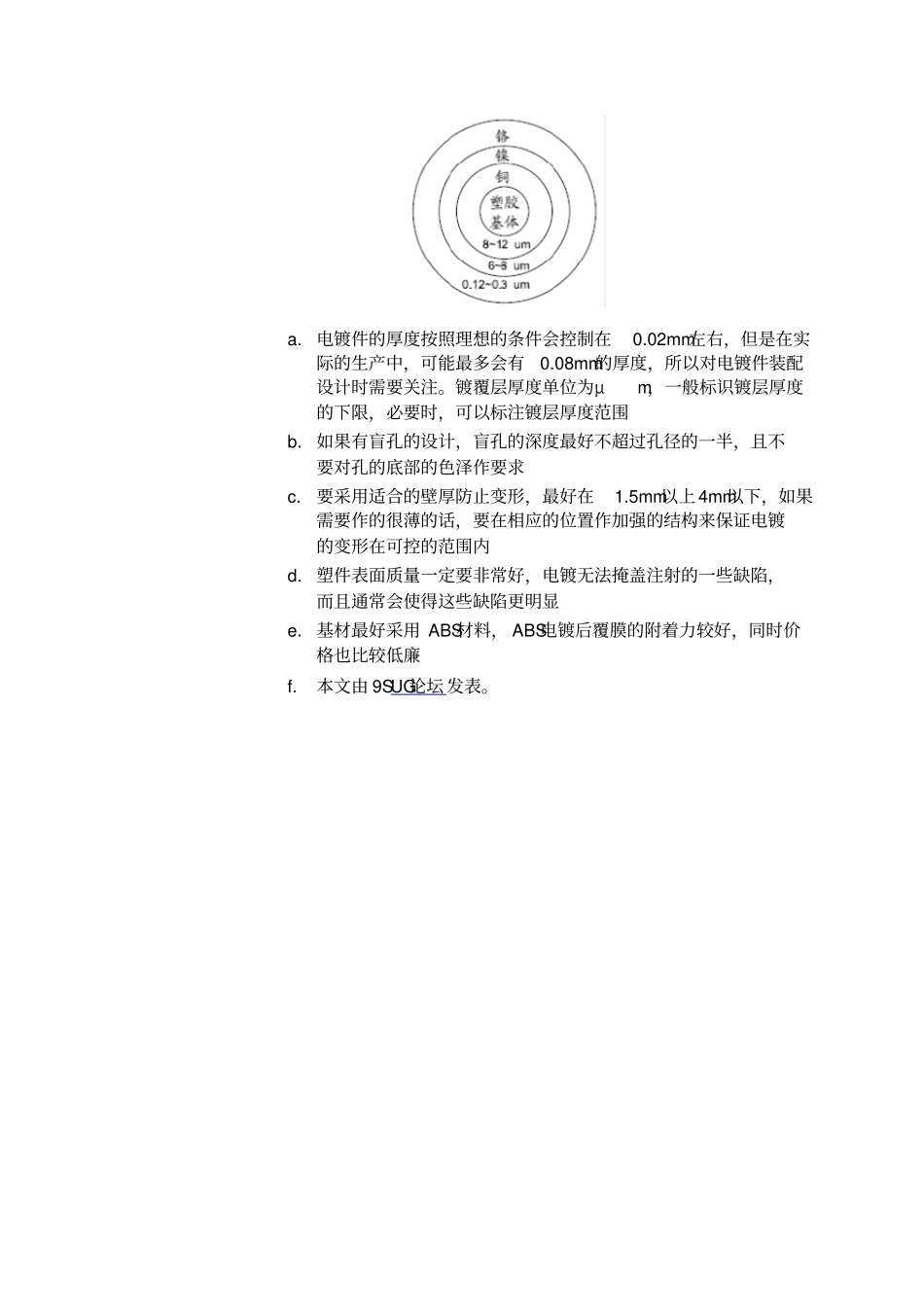

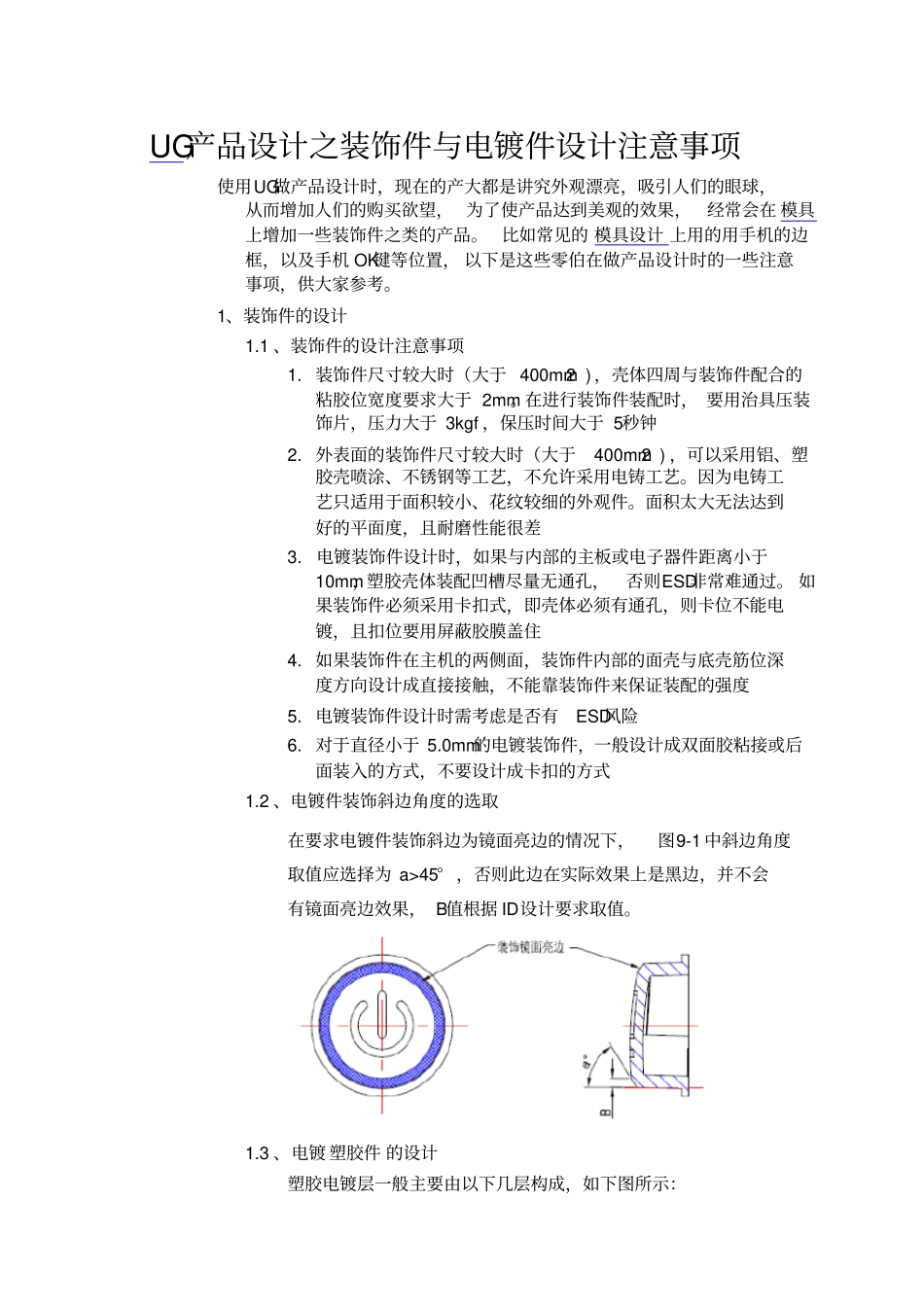

UG产品设计之装饰件与电镀件设计注意事项使用UG做产品设计时，现在的产大都是讲究外观漂亮，吸引人们的眼球，从而增加人们的购买欲望，为了使产品达到美观的效果，经常会在模具上增加一些装饰件之类的产品。比如常见的模具设计上用的用手机的边框，以及手机OK键等位置，以下是这些零伯在做产品设计时的一些注意事项，供大家参考。1、装饰件的设计1.1、装饰件的设计注意事项1.装饰件尺寸较大时（大于400mm2)，壳体四周与装饰件配合的粘胶位宽度要求大于2mm。在进行装饰件装配时，要用治具压装饰片，压力大于3kgf，保压时间大于5秒钟2.外表面的装饰件尺寸较大时（大于400mm2)，可以采用铝、塑胶壳喷涂、不锈钢等工艺，不允许采用电铸工艺。因为电铸工艺只适用于面积较小、花纹较细的外观件。面积太大无法达到好的平面度，且耐磨性能很差3.电镀装饰件设计时，如果与内部的主板或电子器件距离小于10mm，塑胶壳体装配凹槽尽量无通孔，否则ESD非常难通过。如果装饰件必须采用卡扣式，即壳体必须有通孔，则卡位不能电镀，且扣位要用屏蔽胶膜盖住4.如果装饰件在主机的两侧面，装饰件内部的面壳与底壳筋位深度方向设计成直接接触，不能靠装饰件来保证装配的强度5.电镀装饰件设计时需考虑是否有ESD风险6.对于直径小于5.0mm的电镀装饰件，一般设计成双面胶粘接或后面装入的方式，不要设计成卡扣的方式1.2、电镀件装饰斜边角度的选取在要求电镀件装饰斜边为镜面亮边的情况下，图9-1中斜边角度取值应选择为a>45°，否则此边在实际效果上是黑边，并不会有镜面亮边效果，B值根据ID设计要求取值。1.3、电镀塑胶件的设计塑胶电镀层一般主要由以下几层构成，如下图所示：a.电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以对电镀件装配设计时需要关注。镀覆层厚度单位为μm，一般标识镀层厚度的下限，必要时，可以标注镀层厚度范围b.如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，且不要对孔的底部的色泽作要求c.要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内d.塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显e.基材最好采用ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉f.本文由9SUG论坛发表。
