UG测产品重量技巧VIP免费

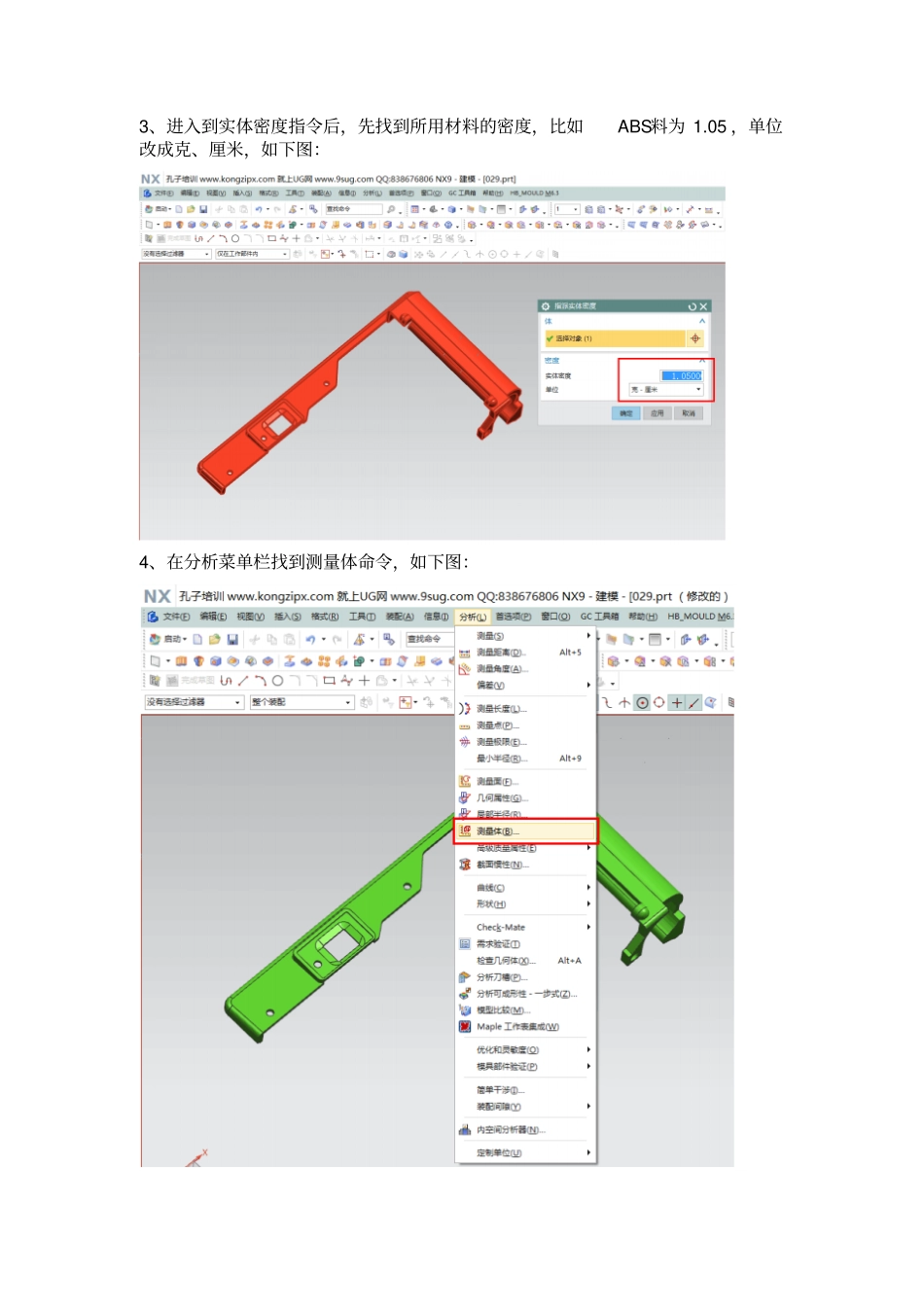

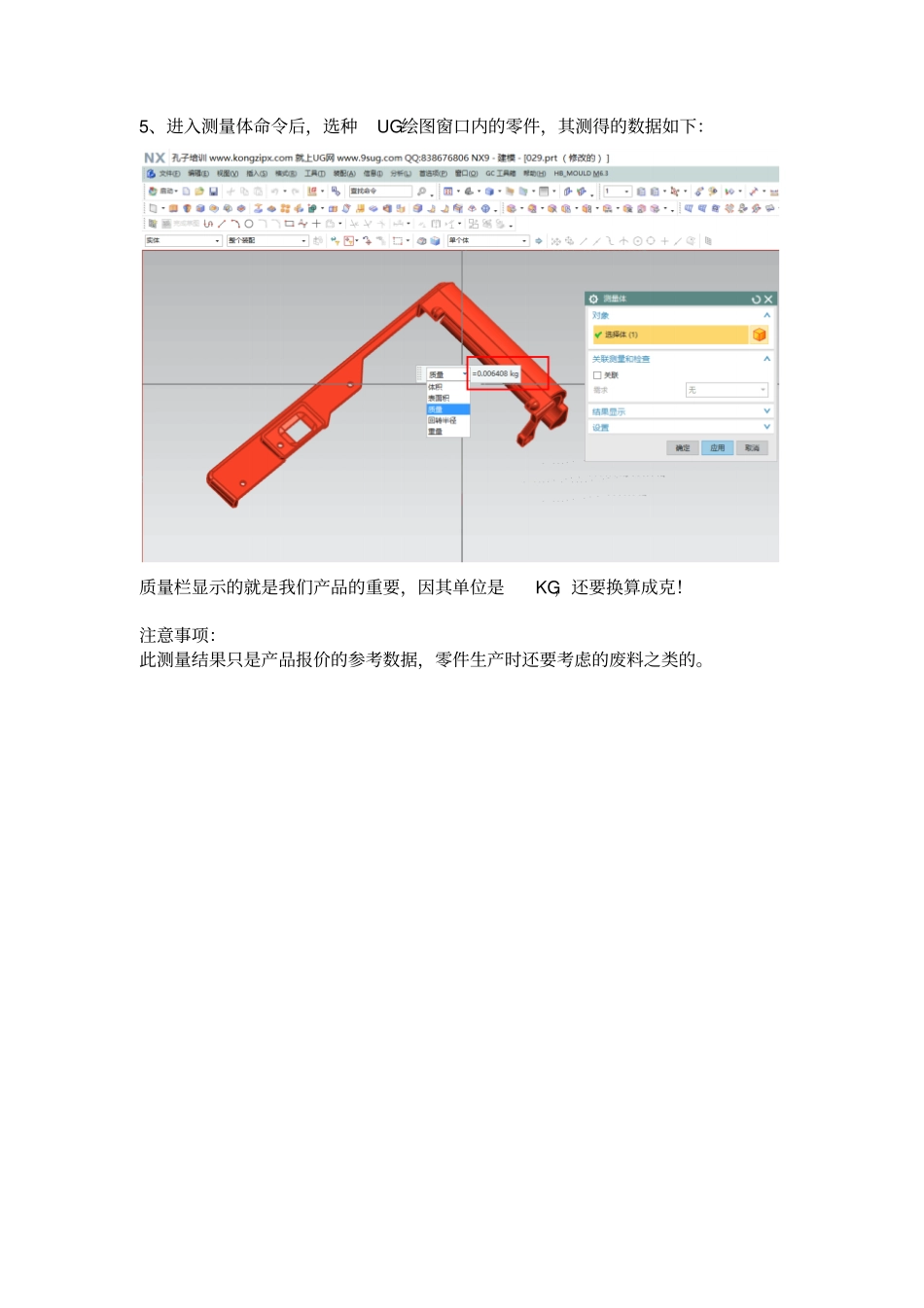

UG测量零件重量技巧操作步骤：1、启动UG9.0软件，打开要进行称重的零件，如下图：2、要测量零件就得先设置零件的密度，设置密度的指令如下图:3、进入到实体密度指令后，先找到所用材料的密度，比如ABS料为1.05，单位改成克、厘米，如下图：4、在分析菜单栏找到测量体命令，如下图：5、进入测量体命令后，选种UG绘图窗口内的零件，其测得的数据如下：质量栏显示的就是我们产品的重要，因其单位是KG，还要换算成克！注意事项：此测量结果只是产品报价的参考数据，零件生产时还要考虑的废料之类的。
