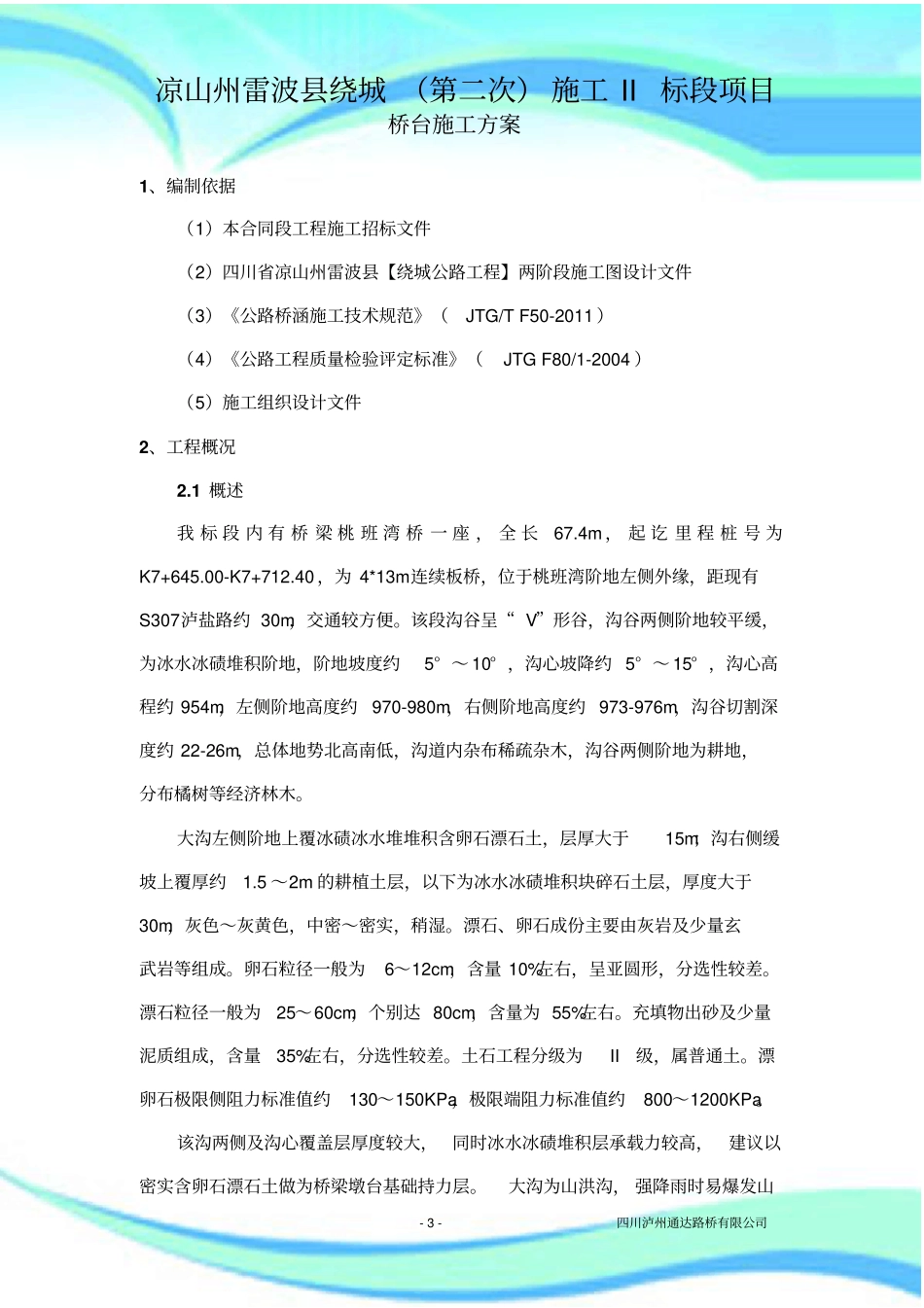

U型桥台施工方案2————————————————————————————————作者：————————————————————————————————日期：凉山州雷波县绕城（第二次）施工II标段项目-3-四川泸州通达路桥有限公司桥台施工方案1、编制依据（1）本合同段工程施工招标文件（2）四川省凉山州雷波县【绕城公路工程】两阶段施工图设计文件（3）《公路桥涵施工技术规范》（JTG/TF50-2011）（4）《公路工程质量检验评定标准》（JTGF80/1-2004）（5）施工组织设计文件2、工程概况2.1概述我标段内有桥梁桃班湾桥一座，全长67.4m，起讫里程桩号为K7+645.00-K7+712.40，为4*13m连续板桥，位于桃班湾阶地左侧外缘，距现有S307泸盐路约30m，交通较方便。该段沟谷呈“V”形谷，沟谷两侧阶地较平缓，为冰水冰碛堆积阶地，阶地坡度约5°～10°，沟心坡降约5°～15°，沟心高程约954m，左侧阶地高度约970-980m，右侧阶地高度约973-976m，沟谷切割深度约22-26m，总体地势北高南低，沟道内杂布稀疏杂木，沟谷两侧阶地为耕地，分布橘树等经济林木。大沟左侧阶地上覆冰碛冰水堆堆积含卵石漂石土，层厚大于15m；沟右侧缓坡上覆厚约1.5～2m的耕植土层，以下为冰水冰碛堆积块碎石土层，厚度大于30m，灰色～灰黄色，中密～密实，稍湿。漂石、卵石成份主要由灰岩及少量玄武岩等组成。卵石粒径一般为6～12cm，含量10%左右，呈亚圆形，分选性较差。漂石粒径一般为25～60cm，个别达80cm，含量为55%左右。充填物出砂及少量泥质组成，含量35%左右，分选性较差。土石工程分级为II级，属普通土。漂卵石极限侧阻力标准值约130～150KPa，极限端阻力标准值约800～1200KPa。该沟两侧及沟心覆盖层厚度较大，同时冰水冰碛堆积层承载力较高，建议以密实含卵石漂石土做为桥梁墩台基础持力层。大沟为山洪沟，强降雨时易爆发山凉山州雷波县绕城（第二次）施工II标段项目-4-四川泸州通达路桥有限公司洪，冲刷力较大，建议适当加强桥墩防护措施。当桥墩基坑开挖后，可能产生小规模浅表层溜滑或崩塌，危害施工安全，建议对桥台基坑采取支护措施，桥墩基础建议采用桩基。雨季施工时，建议加强桥台基坑及桩基排水措施。本桥主要技术指标如下：①公路等级：三级公路。②桥涵结构设计基准期：100年。③设计安全等级：大中桥、小桥及涵洞设计安全等级依次为二、三级，相应重要性系数依次取1.0、0.9。④设计速度：40km/h。⑤桥梁最大纵坡：7%。⑥桥梁横坡：一般桥梁为双向1.5%，曲线上桥梁根据半径设置不同的超高。⑦设计荷载：根据四川省交通厅“交路工〔2008〕14号文，四川省境内所有国省道新建桥梁汽车荷载应采用公路-Ⅰ级；其它工程按规范采用公路-Ⅱ级。⑧设计洪水频率：大、中桥1/50，小桥及涵洞1/25。⑨桥梁宽度：9m（0.5m防撞栏杆+0.5m侧向宽度+2x3.5m行车道+0.5m侧向宽度+0.5m防撞栏杆），曲线上桥梁加宽根据曲线半径依照《公路线路设计规范》第3类加宽值确定。（典型桥梁横断面图如图4.1）⑩地震动峰值加速度：0.15g，地震反应谱特征周期为0.4s。本桥桥跨布置为：4×13m连续板桥，下部构造为柱式墩。桥台采用扩大基础（桩基础）U型桥台。2.2主要工程数量桥台主要工程数量表如下：0#桥台工程数量表凉山州雷波县绕城（第二次）施工II标段项目-5-四川泸州通达路桥有限公司项目材料单位台帽台身基础搭板挡块混凝土C30砼m331.317.20.5C25砼134C25片石砼192.8水泥稳定碎石层16.8钢筋HRB400kg2130.62098.3227.2Ф50mmPVC排水管m9台内填料m3179基础开挖土方：7003、施工组织安排3.1施工计划安排根据本项目总体计划工期及控制节点工期要求，充分考虑施工现场的自然条件、人员设备组织安排、征地、当地风土人情等因素，0#桥台施工计划2016年3月10日开工到2016年4月10日完成，4#桥台的施工计划于5月5开工到5月25日完成。3.2人员组织计划人员组织计划表序号人员或工种人员安排工作内容备注1单项工程负责人1全面管理2质检工程师1工程质量检查、监督3现场工程师1现场技术指导4测量工程师1施工放样与控制5试验工程师1钢筋、混凝土等试验检测6现场安全员1现场安全监督与指导7钢筋工3钢筋加工与绑扎8混凝土工3混凝土浇...
