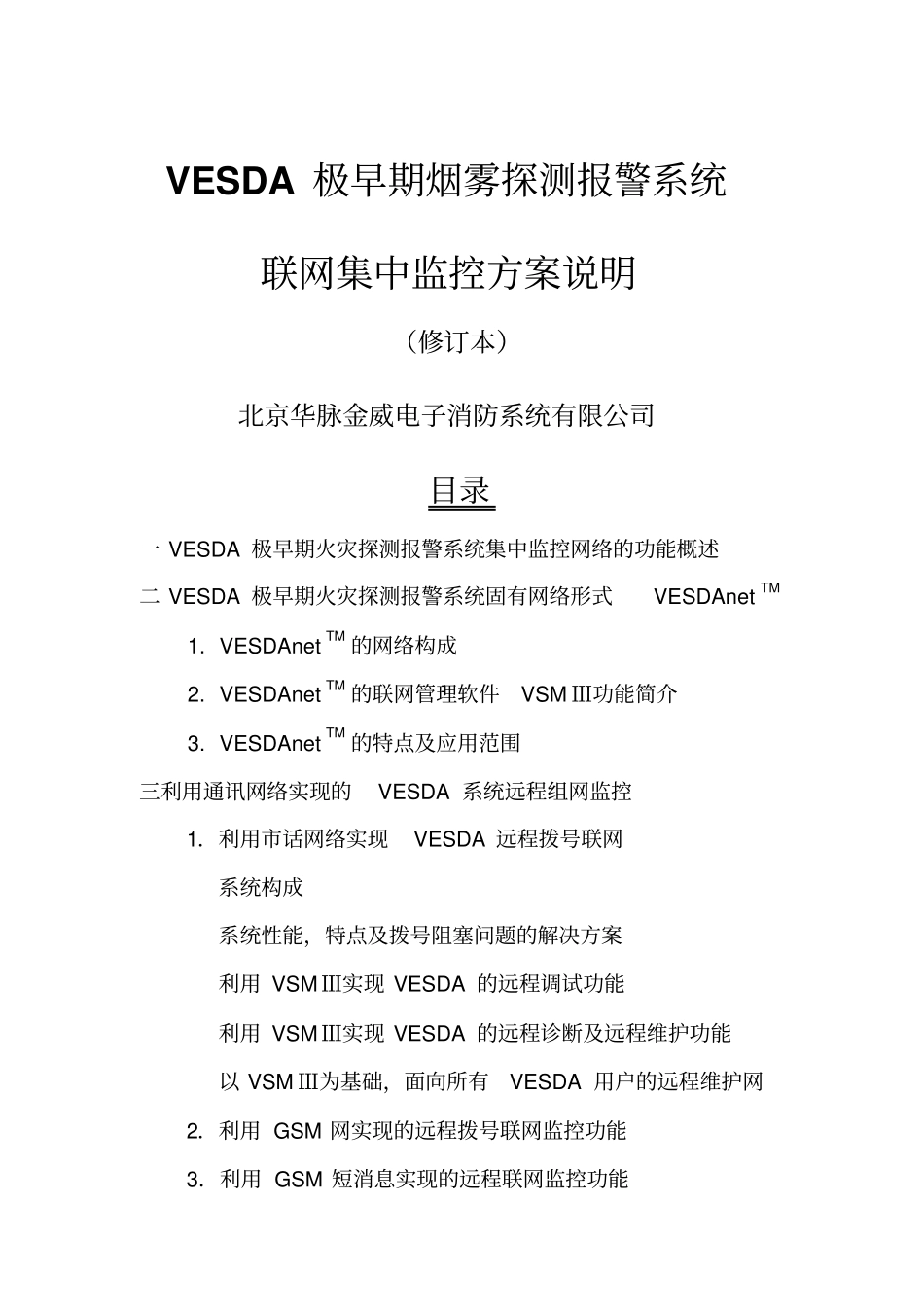

VESDA极早期烟雾探测报警系统联网集中监控方案说明（修订本）北京华脉金威电子消防系统有限公司目录一VESDA极早期火灾探测报警系统集中监控网络的功能概述二VESDA极早期火灾探测报警系统固有网络形式VESDAnetTM1.VESDAnetTM的网络构成2.VESDAnetTM的联网管理软件VSMⅢ功能简介3.VESDAnetTM的特点及应用范围三利用通讯网络实现的VESDA系统远程组网监控1．利用市话网络实现VESDA远程拨号联网系统构成系统性能，特点及拨号阻塞问题的解决方案利用VSMⅢ实现VESDA的远程调试功能利用VSMⅢ实现VESDA的远程诊断及远程维护功能以VSMⅢ为基础，面向所有VESDA用户的远程维护网2．利用GSM网实现的远程拨号联网监控功能3．利用GSM短消息实现的远程联网监控功能4．利用2M口以时隙抽取方式实现的远程联网监控功能四利用计算机网络实现的VESDA广域火灾预警集中监控网1.利用计算机网络实现VESDA系统集中组网特性2.专用组网管理软件功能简介五利用电信环境动力监控网实现VESDA远程联网监控1．利用VESDA提供的RS-232接口及开放协议实现的VESDA与环境动力监控网的集中组网2．利用VESDA继电器接口实现VESDA与环境动力监控网的集中组网3．此种方式的在其他应用领域的普遍意义。六利用无线数传电台实现VESDA的远程无线联网监控七小结一VESDA极早期火灾探测报警系统集中监控网络的功能概述VESDA极早期火灾探测报警系统，作为一种具有全新理念的新一代火灾报警设备正在不断的被广大用户所认可。尤其是在一些特殊的行业及应用环境当中，VESDA正在日益成为一种不可替代的技术先进，功能完备的消防报警产品。VESDA系统采用主动的探测方式，先进的探测技术使对烟雾的探测能力较传统探测设备有了极大的提高，可在火灾蔓延前数小时发现火情，为防止火灾赢得了宝贵时间。因此，VESDA系统在一些对火灾防范要求较高的行业有着广泛的应用前景。然而，VESDA系统在实际的应用当中，往往不仅被要求作为一个独立报警系统，对被保护区域提供安全保障，而且需要对一个行业中的所有安装有VESDA系统的保护目标实施联网集中监控。例如在电信行业中，有许多通讯机房分布在城市当中不同的位置，这就要求将安装在城市当中不同位置的VESDA系统连成网络，在一定的范围内实施统一管理，以组成城市行业内部重点防火目标的火灾预警监控网。这将对进一步加强火灾的防范工作，增强行业安保部门对所管辖单位火灾预防的监管力度，提高对突发事件的反应能力，降低设备的维护成本等都将起到重要的作用。VESDA火灾预警监控网从保护目标上讲，小到一个安装有多台VESDA系统的大型综合建筑，大到一个具有多个安装了VESDA设备的保护目标的地区，城市，甚至是一个省，VESDA均可利用其强大的网络功能实现系统联网，为在一个省市或地区建立一个火灾预警监控网提供了可能。本说明将简要介绍VESDA极早期烟雾探测报警系统利用通讯网络，计算机网络及行业内部安保网络实现VESDA系统远程联网集中监控的方法和特性。另外也对以大型综合建筑为保护目标的VESDA本地监控网(VESDAnet)做了详细的说明。VESDA手持编程器小型VESDA探测器VESDA网络联结示意图VESDA计算机VESDAnet管理计算机公用通讯网调制解调器调制解调器VESDA探测器VESDA网络接口VESDA远程显示，编程模块LAN/WANTCP/IP电信环境及动力监控网接口模块及RS232接口网络接口RS232接口RS232接口基于计算机网络的VESDA基于公共通讯网络的VESDAVESDA可以作为一个报警子系统接监控中心计算机基于VESDAnet的本地烟雾二VESDA火灾预警系统固有本地集中监控网络形式-----VESDAnetTM1.VESDAnetTM的网络构成VESDA极早期火灾探测器是由激光探测器单元、编程单元及显示单元等模块组成，且每个模块作为VESDA本地网络的一个节点，可以根据需要随意组合成一个本地监控网络（VESDAnet），用于保护一个需要多台VESDA系统的大型目标。一台完整功能的VESDA既是一个由激光探测器单元、编程单元及显示单元三个节点组成的小型本地网。每个VESDA模块有两个RS-485网络接口，可通过两芯屏蔽信号线将各个模块连成一个环网，节点间最大通讯距离为1.3公里，每个VESDAnet可连接250个模块，所以VESDAnet只适用于本地一个有限的区域。以...
