VHDL试验报告自动打铃系统曹刚VIP免费

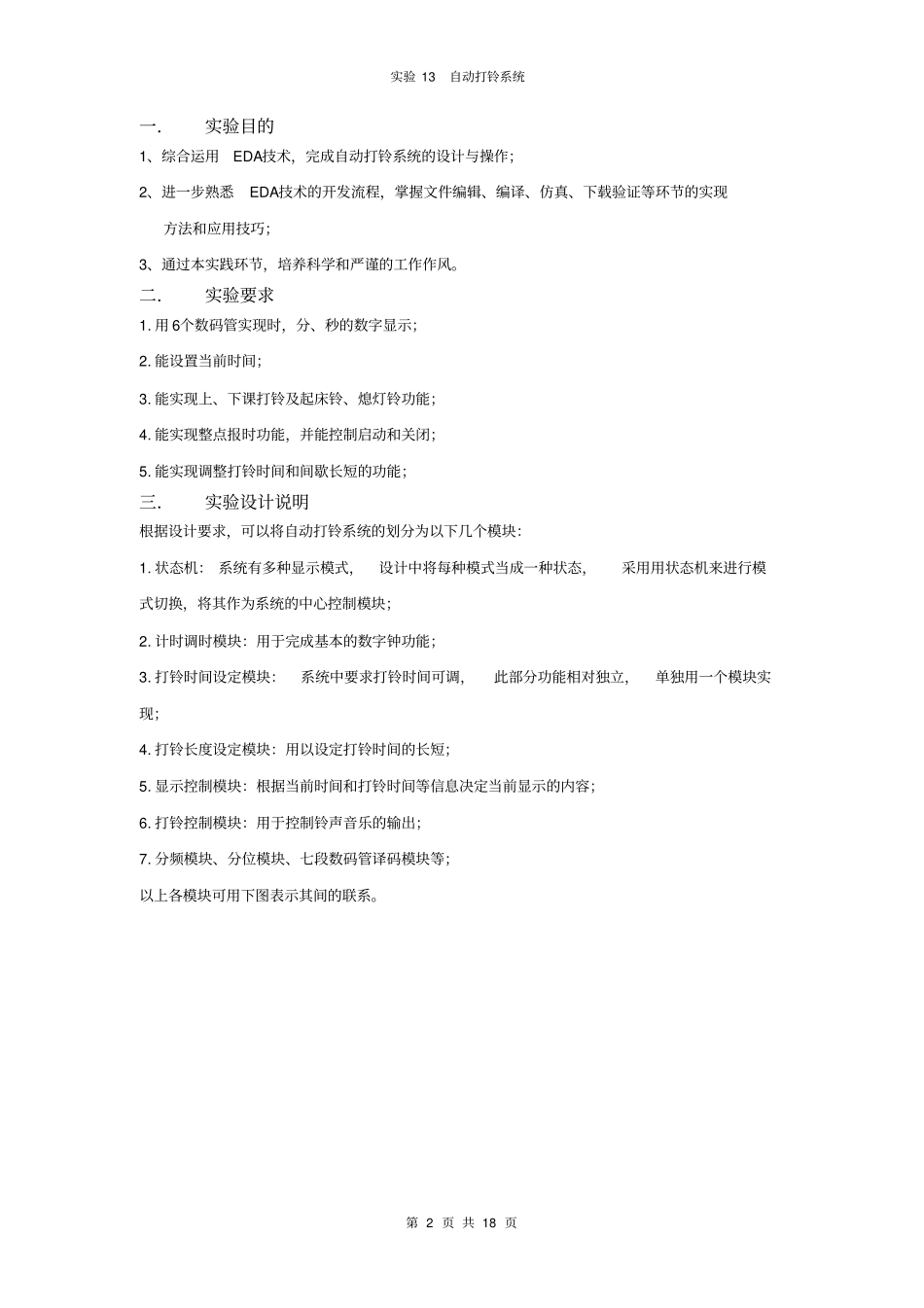

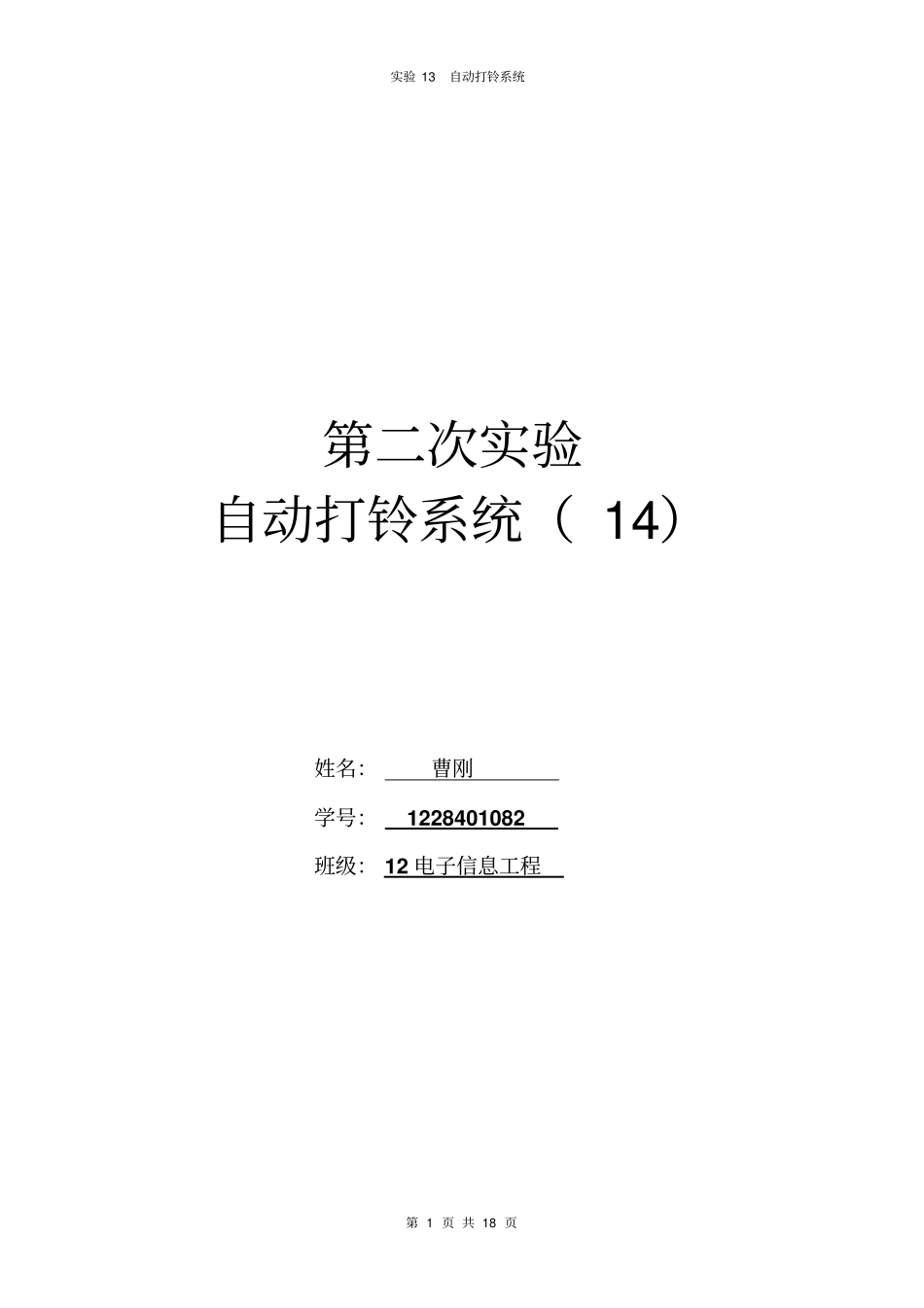

实验13自动打铃系统第1页共18页第二次实验自动打铃系统（14）姓名：曹刚学号：1228401082班级：12电子信息工程实验13自动打铃系统第2页共18页一．实验目的1、综合运用EDA技术，完成自动打铃系统的设计与操作；2、进一步熟悉EDA技术的开发流程，掌握文件编辑、编译、仿真、下载验证等环节的实现方法和应用技巧；3、通过本实践环节，培养科学和严谨的工作作风。二．实验要求1.用6个数码管实现时，分、秒的数字显示；2.能设置当前时间；3.能实现上、下课打铃及起床铃、熄灯铃功能；4.能实现整点报时功能，并能控制启动和关闭；5.能实现调整打铃时间和间歇长短的功能；三．实验设计说明根据设计要求，可以将自动打铃系统的划分为以下几个模块：1.状态机：系统有多种显示模式，设计中将每种模式当成一种状态，采用用状态机来进行模式切换，将其作为系统的中心控制模块；2.计时调时模块：用于完成基本的数字钟功能；3.打铃时间设定模块：系统中要求打铃时间可调，此部分功能相对独立，单独用一个模块实现；4.打铃长度设定模块：用以设定打铃时间的长短；5.显示控制模块：根据当前时间和打铃时间等信息决定当前显示的内容；6.打铃控制模块：用于控制铃声音乐的输出；7.分频模块、分位模块、七段数码管译码模块等；以上各模块可用下图表示其间的联系。实验13自动打铃系统第3页共18页四．实验原理用层次化设计的方法以VHDL语言编程实现以下功能：【1】具有“时”、“分”、“秒”计时功能；时为24进制，分和秒都为60进制。【2】具有消抖功能：手工按下键盘到是否这个过程大概50ms左右，在按下开始到弹簧片稳，定接触这段时间为5-10ms，从释放到弹片完全分开也是5-10ms，在达到稳定接触和完全分开的微观过程中，电平是时高时低的，因此如果在首次检测到键盘按下时延时10ms再检测就不会检测到抖动的毛刺电平了。64Hz的信号周期为15.6ms，正适合做消抖信号。【3】具有校时和清零功能,能够用4Hz脉冲对“小时”和“分”进行调整，并可进行秒清零；【4】具有整点报时功能。在59分51秒、53秒、55秒、57秒发出低音512Hz信号,在59分59秒发出一次高音1024Hz信号,音响持续1秒钟,在1024Hz音响结束时刻为整点。【5】具有一键设定闹铃及正常计时与闹铃时间的显示转换。闹时时间为一分钟。【6】具有学校的上下课铃，熄灯铃的功能，并且可以控制打铃时间的长短。总体的设计框图如下按键状态机计时调时模块打铃时间设定模块打铃长度设定模块显示控制及打铃控制模块七段数码管译码电路七段数码管铃声音乐控制模块闪烁指示信号模块启动信号与按键调节信号等当前时间打铃时间铃声长度打铃指示信号等实验13自动打铃系统第4页共18页图自动打铃系统总体设计框图五．实验模块1.时钟模块设计：时钟模块是学校打铃器最基本的模块，主要实现基本计时、调时、调分功能，包括秒计数模块、分计数模块、时计数模块。①秒计数模块：如图所示为秒计数模块符号图。输入端口clr是秒计数模块的清零信号，也是整个数字中的使能信号，低电平有效；clk是秒脉冲输入端口，外接分频模块频率为1Hz的时钟信号；输出端口cq0[3..0]是秒时钟的低位，cq1[3..0]是高位；co端口是进位输出端口，当秒计数到59时输出高电平，其它时候输出低电平。模块图如图。六十进制带进位计数器，可清零，当q0计满9后q1增加1，当q0满9且q1记满5，q1、q0同时归零，co输出为高电平。q1为十位q0为个位。clkclrcocq0[3..0]cq1[3..0]secondinst②分计数模块：如图所示为分计数模块符号图。输入端口clr1是分计数模块的清零信号，也是整个数字中的使能信号，低电平有效；clk1是秒脉冲输入端口端口；cq2[3..0]是分计时的低位，cq3[3..0]是分计时的高位；cout端口是进位输出端口，接时计数的clk1作为时钟输入，当秒计数到59时输出高电平，其它时候输出低电平。实验13自动打铃系统第5页共18页clk1clr1coutcq2[3..0]cq3[3..0]minuteinst1③时技术模块：如图所示为时计数模块符号图。输入端口clr是时计数模块的清零信号，也是整个数字中的使能信号，低电平有效；clk是秒脉冲输入端口输出端口；q0[3..0]是分计时的低位，q1[3..0]是分计时的高位。此为24进制无进位计数器，当...
