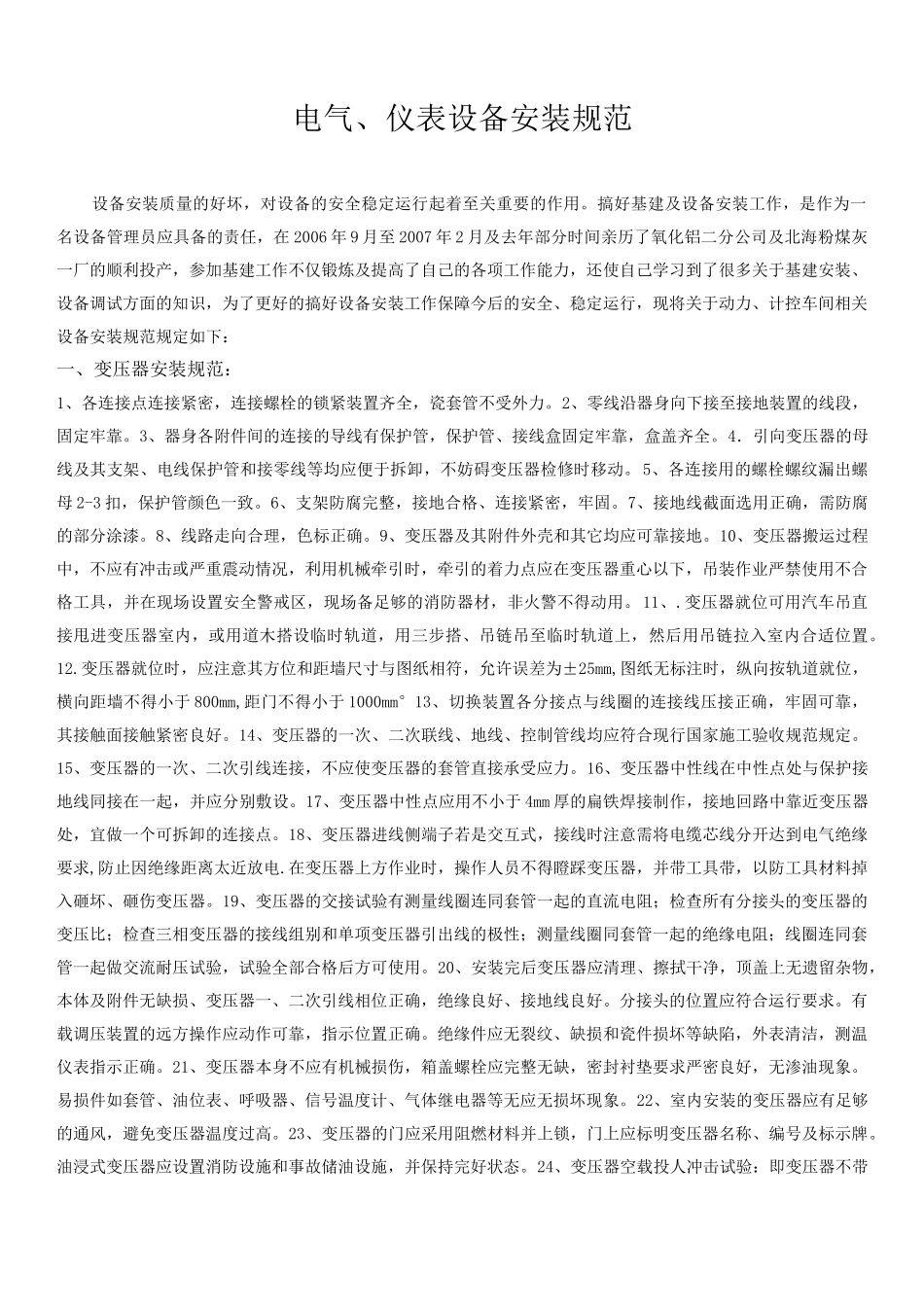

电气、仪表设备安装规范设备安装质量的好坏，对设备的安全稳定运行起着至关重要的作用。搞好基建及设备安装工作，是作为一名设备管理员应具备的责任，在2006年9月至2007年2月及去年部分时间亲历了氧化铝二分公司及北海粉煤灰一厂的顺利投产，参加基建工作不仅锻炼及提高了自己的各项工作能力，还使自己学习到了很多关于基建安装、设备调试方面的知识，为了更好的搞好设备安装工作保障今后的安全、稳定运行，现将关于动力、计控车间相关设备安装规范规定如下：一、变压器安装规范：1、各连接点连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力。2、零线沿器身向下接至接地装置的线段，固定牢靠。3、器身各附件间的连接的导线有保护管，保护管、接线盒固定牢靠，盒盖齐全。4．引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸，不妨碍变压器检修时移动。5、各连接用的螺栓螺纹漏出螺母2-3扣，保护管颜色一致。6、支架防腐完整，接地合格、连接紧密，牢固。7、接地线截面选用正确，需防腐的部分涂漆。8、线路走向合理，色标正确。9、变压器及其附件外壳和其它均应可靠接地。10、变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，吊装作业严禁使用不合格工具，并在现场设置安全警戒区，现场备足够的消防器材，非火警不得动用。11、.变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。12.变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm,图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm,距门不得小于1000mm°13、切换装置各分接点与线圈的连接线压接正确，牢固可靠，其接触面接触紧密良好。14、变压器的一次、二次联线、地线、控制管线均应符合现行国家施工验收规范规定。15、变压器的一次、二次引线连接，不应使变压器的套管直接承受应力。16、变压器中性线在中性点处与保护接地线同接在一起，并应分别敷设。17、变压器中性点应用不小于4mm厚的扁铁焊接制作，接地回路中靠近变压器处，宜做一个可拆卸的连接点。18、变压器进线侧端子若是交互式，接线时注意需将电缆芯线分开达到电气绝缘要求,防止因绝缘距离太近放电.在变压器上方作业时，操作人员不得瞪踩变压器，并带工具带，以防工具材料掉入砸坏、砸伤变压器。19、变压器的交接试验有测量线圈连同套管一起的直流电阻；检查所有分接头的变压器的变压比；检查三相变压器的接线组别和单项变压器引出线的极性；测量线圈同套管一起的绝缘电阻；线圈连同套管一起做交流耐压试验，试验全部合格后方可使用。20、安装完后变压器应清理、擦拭干净，顶盖上无遗留杂物，本体及附件无缺损、变压器一、二次引线相位正确，绝缘良好、接地线良好。分接头的位置应符合运行要求。有载调压装置的远方操作应动作可靠，指示位置正确。绝缘件应无裂纹、缺损和瓷件损坏等缺陷，外表清洁，测温仪表指示正确。21、变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。易损件如套管、油位表、呼吸器、信号温度计、气体继电器等无应无损坏现象。22、室内安装的变压器应有足够的通风，避免变压器温度过高。23、变压器的门应采用阻燃材料并上锁，门上应标明变压器名称、编号及标示牌。油浸式变压器应设置消防设施和事故储油设施，并保持完好状态。24、变压器空载投人冲击试验：即变压器不带负荷投入，所有负荷侧开关应全部拉开。试验程序如下：1）应做全电压冲击合闸，高压侧投人，低压侧全部断开，每次受电持续时间应不少于lOmin,经检查应无异常，每隔5min进行冲击一次。连续进行5次全电压冲击合闸，励磁涌流不应引起保护装置误动作，最后一次进行空载运行。2）变压器全电压冲击试验，是检验其绝缘和保护装置。但应注意，有中性点接地变压器在进行冲击合闸前，中性点必须接地。否则冲击合闸时，将造成变压器损坏事故发生。．二、电缆桥架安装和桥架内电缆敷设规范1、金属电缆桥架及其支架和引入引出的电缆导管必须接地可靠，且符合下列规定：1）金属电缆桥架及其...
