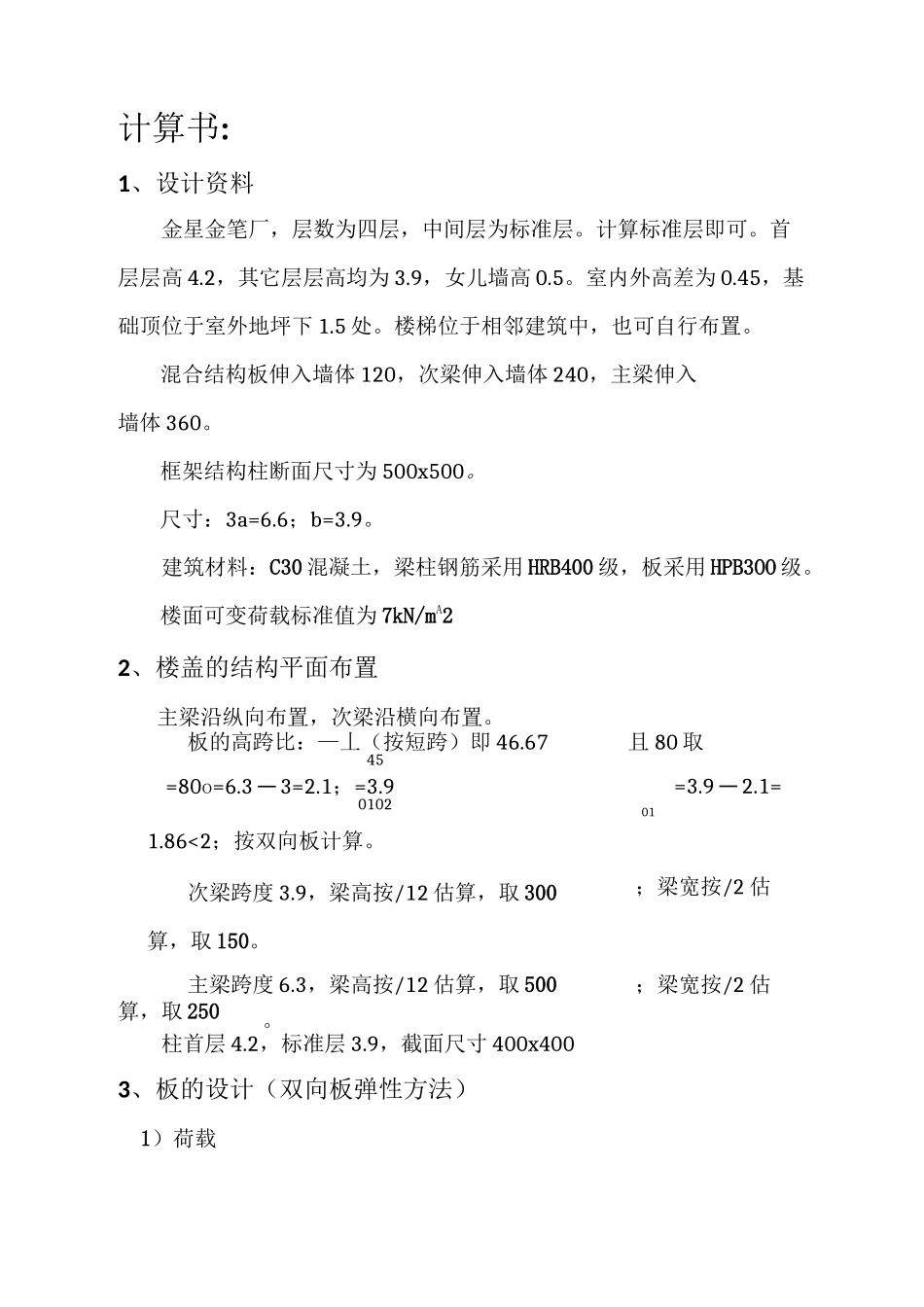

计算书:1、设计资料金星金笔厂，层数为四层，中间层为标准层。计算标准层即可。首层层高4.2，其它层层高均为3.9，女儿墙高0.5。室内外高差为0.45，基础顶位于室外地坪下1.5处。楼梯位于相邻建筑中，也可自行布置。混合结构板伸入墙体120，次梁伸入墙体240，主梁伸入墙体360。框架结构柱断面尺寸为500x500。尺寸：3a=6.6；b=3.9。建筑材料：C30混凝土，梁柱钢筋采用HRB400级，板采用HPB3OO级。楼面可变荷载标准值为7kN/mA22、楼盖的结构平面布置主梁沿纵向布置，次梁沿横向布置。板的高跨比：—丄（按短跨）即46.6745=80o=6.3一3=2.1；=3.901021.86<2；按双向板计算。且80取=3.9一2.1=01次梁跨度3.9，梁高按/12估算，取300算，取150。；梁宽按/2估主梁跨度6.3，梁高按/12估算，取500；梁宽按/2估算，取250O柱首层4.2，标准层3.9，截面尺寸400x4003、板的设计（双向板弹性方法）1）荷载水磨石面层0.65/280mm钢筋混凝土板0.08x25=2.0/220mm混合砂浆抹底0.02X17=0.34/2板的永久荷载标准值：gk=0.65+2.0+0.34=2.99/2板的可变荷载标准值：qk=6.0/2永久荷载分项系数取1.2；因楼面可变荷载标准值大于4.0/2所以可变荷载分项系数应取1.3。即：板的永久荷载设计值：g=2.99x1.2=3.588/2近似取3.6/2板的可变荷载设计值：q=6.0x1.3=7.8/2g+q=3.6+竺=7.5/222q=78=3.9/222g+q=3.6+7.8=11.4/22）计算跨度内跨：0=（次梁或轴线间距离）；边跨：0=+空且3）弯矩计算跨中最大弯矩：内支座固定时在g+q/2作用下的跨中弯矩值与内支座铰支时在q/2作用下的跨中弯矩值之和。混凝土的泊松比取0.2；支座最大负弯矩为：内支座固定时g+q作用下的支座弯矩。根据不同的支撑情况，整个楼盖可分为A、B、C、D四种区格板,如图1。A区格板：01/02=1945一3745=0.51936，两邻边固支两邻边简支；四边简支。B区格板：01/02=1950一3745=0.52069，三边固支一短边简支；四边简支。C区格板：01/02=1945一3750=0.51892,三边固支一长边简支；四边简支。D区格板：01/02=1950一3750=0.52000,四边固支；四边简支。系数详见表1双向板计算系数表1区格两邻边固支两邻边简支跨屮0102三边固支一边简支（跨中）0102对于A区格：1=0・055+0—0.0142"5X1.9452+0.°937+°"0.0188X3.9X1.9452=3.077450.2X0.055+0.0142X7.5X1.9452+0.2X0.0937+0.0188X3.9X1.9452=1.268372'=0.1164X11.4X1.9452=5.019491m-=0.0786X11.4X1.9452=3.388072各区格弯矩计算详见表21()2()24）截面设计一类环境类别板的最小混凝土保护层厚度15,假定选用A钢筋，则01方向跨中截面的01=80154=61，02方向跨1()2()2项目截面0（）（）（2）配筋实有（2）跨中01A02A01A1000x80虑板的构造要求以及最小配筋率配筋要求，板的实际配筋如表。双向板截面配筋表跨中0102010201020102配筋AAAAAAAA实有（2）支座配筋AAAAAA实有（2）、次梁设计（塑性方法）板传来的永久荷载2.99X2.1=6.279/次梁自重0.2X0.40.08X25=1.6/次梁粉刷0.02X0.50.08X17X2=0.2856/次梁永久荷载标准值gk=6.279+1.6+0.2856=8.1646/次梁可变荷载标准值Pk=6X2.1=12.6/Pk/gk=1.54>0.3按由可变荷载效应控制的组合：q=1.2X8.1646+1.3X12.6=26.18/按由永久荷载效应控制的组合：q=1.35X8.1646+0.7X1.3X12.6=22.49/因此，荷载设计值取26.18/（）计算简图
