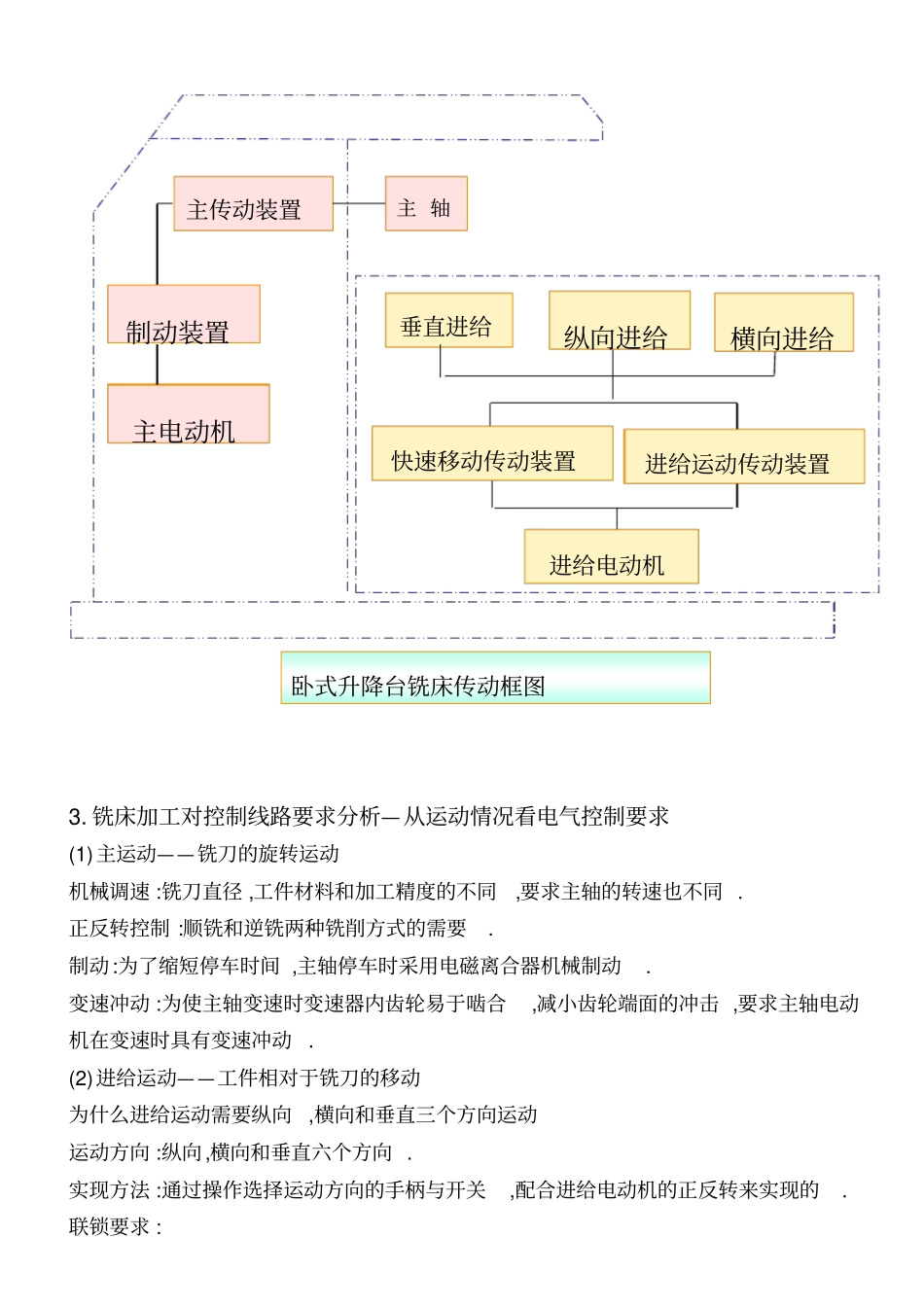

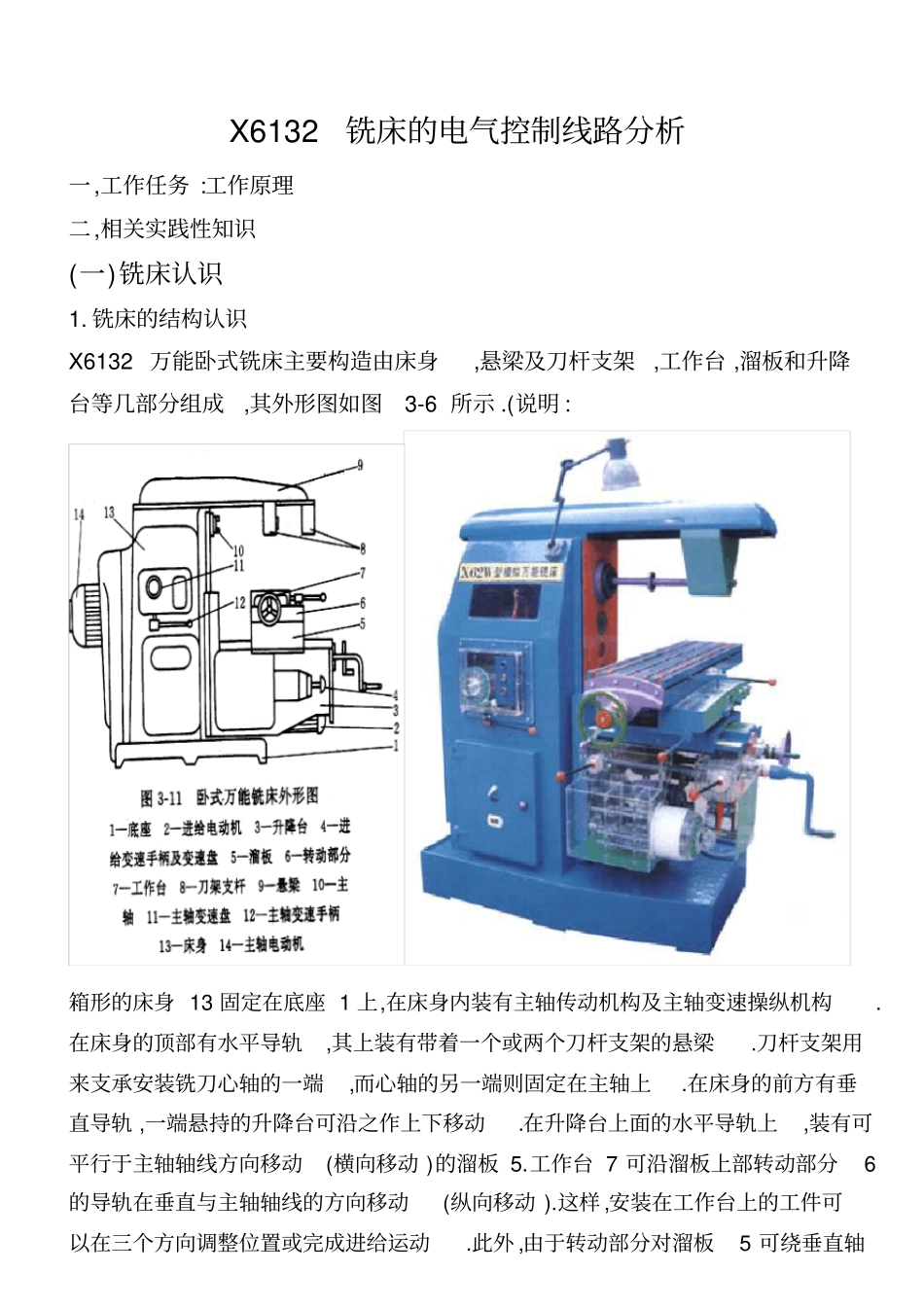

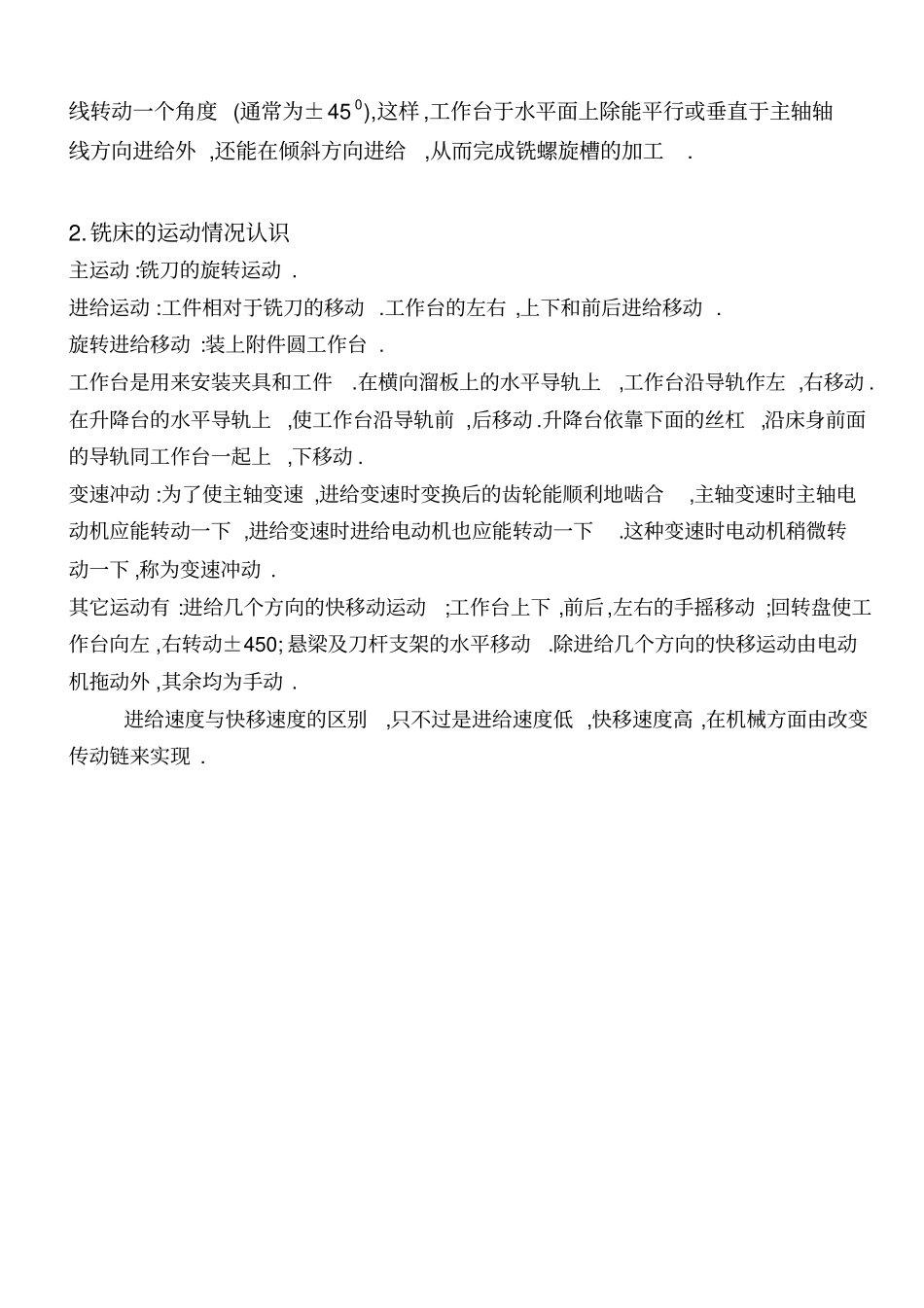

X6132铣床的电气控制线路分析一,工作任务:工作原理二,相关实践性知识(一)铣床认识1.铣床的结构认识X6132万能卧式铣床主要构造由床身,悬梁及刀杆支架,工作台,溜板和升降台等几部分组成,其外形图如图3-6所示.(说明:箱形的床身13固定在底座1上,在床身内装有主轴传动机构及主轴变速操纵机构.在床身的顶部有水平导轨,其上装有带着一个或两个刀杆支架的悬梁.刀杆支架用来支承安装铣刀心轴的一端,而心轴的另一端则固定在主轴上.在床身的前方有垂直导轨,一端悬持的升降台可沿之作上下移动.在升降台上面的水平导轨上,装有可平行于主轴轴线方向移动(横向移动)的溜板5.工作台7可沿溜板上部转动部分6的导轨在垂直与主轴轴线的方向移动(纵向移动).这样,安装在工作台上的工件可以在三个方向调整位置或完成进给运动.此外,由于转动部分对溜板5可绕垂直轴线转动一个角度(通常为±450),这样,工作台于水平面上除能平行或垂直于主轴轴线方向进给外,还能在倾斜方向进给,从而完成铣螺旋槽的加工.2.铣床的运动情况认识主运动:铣刀的旋转运动.进给运动:工件相对于铣刀的移动.工作台的左右,上下和前后进给移动.旋转进给移动:装上附件圆工作台.工作台是用来安装夹具和工件.在横向溜板上的水平导轨上,工作台沿导轨作左,右移动.在升降台的水平导轨上,使工作台沿导轨前,后移动.升降台依靠下面的丝杠,沿床身前面的导轨同工作台一起上,下移动.变速冲动:为了使主轴变速,进给变速时变换后的齿轮能顺利地啮合,主轴变速时主轴电动机应能转动一下,进给变速时进给电动机也应能转动一下.这种变速时电动机稍微转动一下,称为变速冲动.其它运动有:进给几个方向的快移动运动;工作台上下,前后,左右的手摇移动;回转盘使工作台向左,右转动±450;悬梁及刀杆支架的水平移动.除进给几个方向的快移运动由电动机拖动外,其余均为手动.进给速度与快移速度的区别,只不过是进给速度低,快移速度高,在机械方面由改变传动链来实现.3.铣床加工对控制线路要求分析—从运动情况看电气控制要求(1)主运动——铣刀的旋转运动机械调速:铣刀直径,工件材料和加工精度的不同,要求主轴的转速也不同.正反转控制:顺铣和逆铣两种铣削方式的需要.制动:为了缩短停车时间,主轴停车时采用电磁离合器机械制动.变速冲动:为使主轴变速时变速器内齿轮易于啮合,减小齿轮端面的冲击,要求主轴电动机在变速时具有变速冲动.(2)进给运动——工件相对于铣刀的移动为什么进给运动需要纵向,横向和垂直三个方向运动运动方向:纵向,横向和垂直六个方向.实现方法:通过操作选择运动方向的手柄与开关,配合进给电动机的正反转来实现的.联锁要求:制动装置主电动机主传动装置垂直进给主轴快速移动传动装置进给运动传动装置纵向进给进给电动机横向进给卧式升降台铣床传动框图主轴电动机和进给电动机的联锁:在铣削加工中,为了不使工件和铣刀碰撞发生事故,要求进给拖动一定要在铣刀旋转时才能进行,因此要求主轴电动机和进给电动机之间要有可靠的联锁.纵向,横向,垂直方向与圆工作台的联锁:为了保证机床,刀具的安全,在铣削加工时,只允许工作台作一个方向的进给运动.在使用圆工作台加工时,不允许工件作纵向,横向和垂直方向的进给运动.为此,各方向进给运动之间应具有联锁环节.两地控制:便于操作.冷却润滑要求:铣削加工中,根据不同的工件材料,也为了延长刀具的寿命和提高加工质量,需要切削液对工件和刀具进行冷却润滑,而有时又不采用,因此采用转换开关控制冷却泵电动机单向旋转.此外还应配有安全照明电路.(二)元器件认识1.电磁离合器(1)结构认识(摩擦片式电磁离合器):电磁离合器的结构图如图3-7所示.主要由激磁线圈,铁芯,衔铁,摩擦片及联接件等组成.一般采用直流24V作为供电电源.(2)动作原理分析:主动轴1的花键轴端,装有主动摩擦片2,它可以沿轴向自由移动,因系花键联接,将随主动轴一起转动.从动摩擦片3与主动摩擦片交替装叠,其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内,因而从动摩擦片可以随同从动齿轮,在主动轴转动时它可以不转.当线圈6通电后,将摩擦片吸向铁芯7,衔铁8也被吸住,紧紧压住各摩擦片.依靠主,从动摩擦片之间的摩擦力,使从动齿轮随主动轴转动.线圈断电时,装在内外摩擦片之间...
