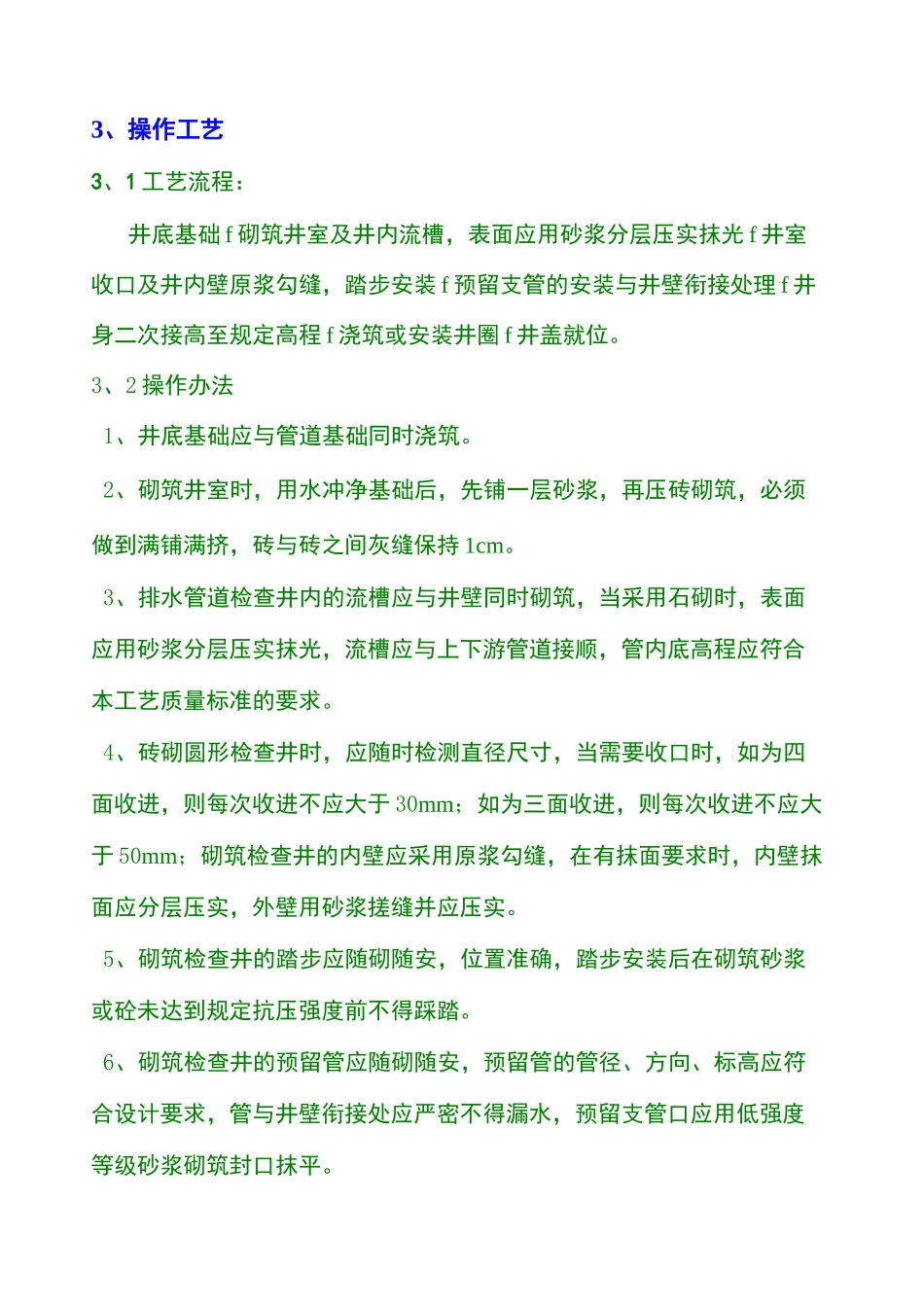

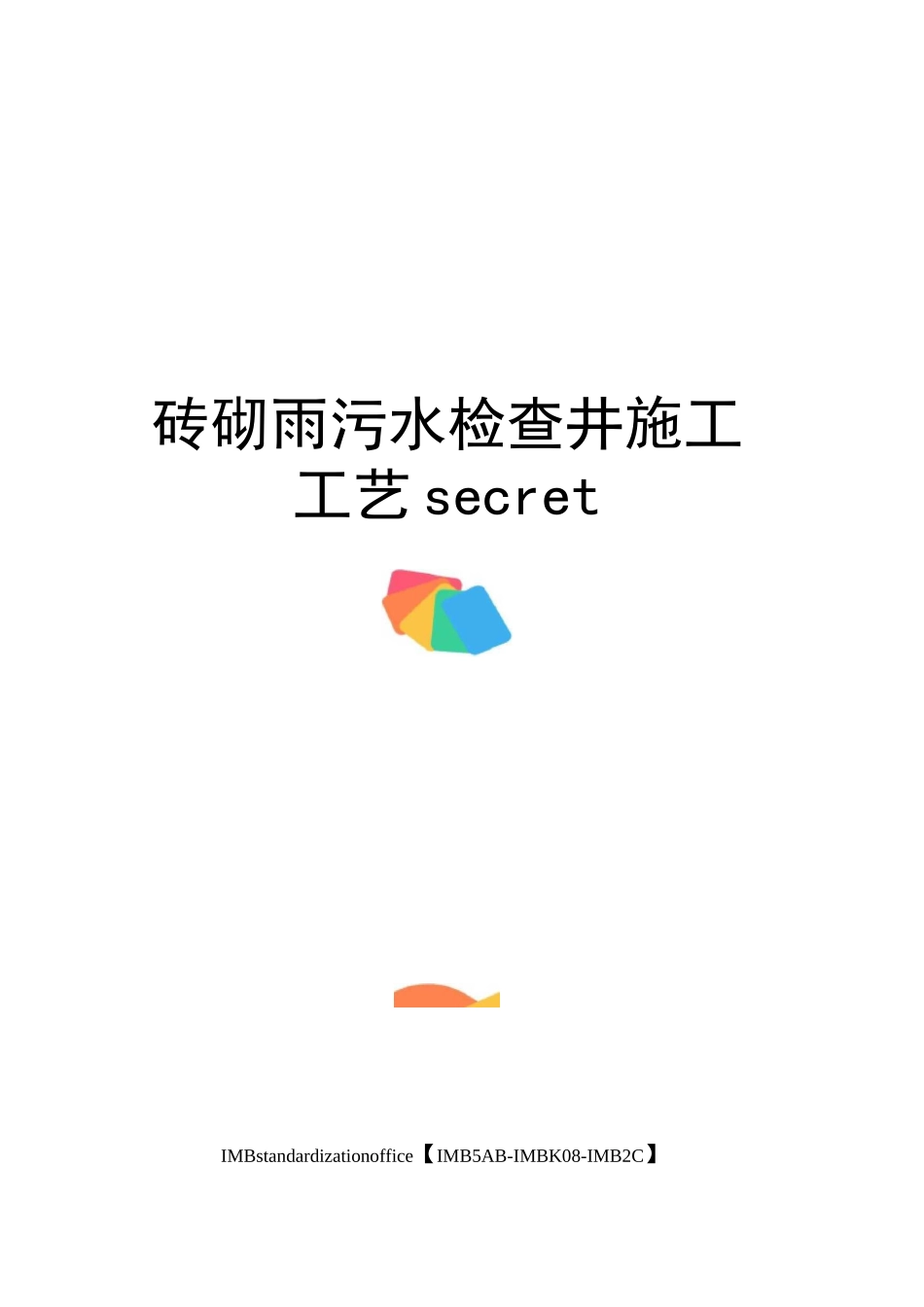

砖砌雨污水检查井施工工艺secretIMBstandardizationoffice【IMB5AB-IMBK08-IMB2C】砖砌雨、污水检查井施工工艺1、适用范围地基承载力较好，地下水位较低的雨、污水管道2、施工准备2、1材料要求1、水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。2、砖、砂浆、盖板砼抗压强度应符合设计要求。3、井圈、井盖、踏步的选用符合设计要求。2、2施工机具与设备砂浆拌制设备、数量、能力应满足现场拌制需要。2、3作业条件1、排水管道检查井基础强度应满足设计要求，表面清理干净整洁。2、测设井位轴线位置并标示井底高程（流水面高程）。3、所用材料已运至施工现场，数量满足施工需要。4、施工用砂浆配合比已完成并满足施工需要。5、井室内未接通的备用支线管口已封堵完成。2、4技术准备1、图纸（标准图集）会审已完成并进行了设计交底。2、施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级等质量要求。3、操作工艺3、1工艺流程：井底基础f砌筑井室及井内流槽，表面应用砂浆分层压实抹光f井室收口及井内壁原浆勾缝，踏步安装f预留支管的安装与井壁衔接处理f井身二次接高至规定高程f浇筑或安装井圈f井盖就位。3、2操作办法1、井底基础应与管道基础同时浇筑。2、砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持1cm。3、排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。4、砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并应压实。5、砌筑检查井的踏步应随砌随安，位置准确，踏步安装后在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。6、砌筑检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。盖。7、当砖砌井身不能一次砌完，在二次接高时，应将原砖面的泥土杂物清理干净，再用水清洗砖面并浸透。8、砖砌检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。管子穿越井室壁或井底，应留有30—50mm的环缝，用油麻、水泥砂浆、油麻—石棉水泥或黏土填塞并捣实。9、砖砌检查井砌筑至规定高程后，应及时浇筑或安装井圈，盖好井3、3冬、雨期施工1、雨期砌筑检查井时，应在管道铺设后一次砌起井身。为了防止漂管,必要时可在检查井的井室底部预留进水孔，但填土前必须砌堵严实。2、冬期砌筑检查井时应有覆盖等防寒措施，并应在两端管头加设风挡必要时可采用抗冻砂浆砌筑。对于特殊严寒地区，管道施工应在解冻后砌筑。4、质量标准4、1主控项目1、地基承载力必须符合设计要求。2、砖与砂浆强度等级必须符合设计要求。3、井盖的选用符合设计要求，标识明显。4、井周边回填土必须符合设计要求。4、2一般项目1、井壁砌筑应位置明确，砂浆饱满，灰缝平整，不得有通缝、瞎缝、抹面压光，不得有空鼓、裂缝等现象。2、井内流槽应平顺圆滑，不得有建筑垃圾等杂物。3、井室盖板尺寸及预留位置应准确，压墙尺寸符合设计要求，勾缝整齐。4、井圈、井盖应完整无损、安装稳固、位置准确。5、井室内未接通的备用支线管口应封堵。6、踏步应安装牢固，位置正确。7、砌筑检查井质量要求允许偏差见表4—2检查井质量要求允许偏差表4—2序号项目允许偏差(mm)检查频率检查方法范围点数1井室尺寸长、宽土20每座2用尺量长宽各计点2直径每座23井筒直径土20每座1用尺量4井筒高程农田或绿地+20,-30每座1用水准仪测量5路面与路面规定致每座1用水准仪测量6井底高程安管DW1500±10每座1用水准仪测量7D〉1500土15每座18顶管DV1500+10,-20每座1用水准仪测量9D21500+20,-40每座110踏步安装水平/外及垂直间距'露长度±10每座1用尺量取偏差较大者11脚窝高、宽、深±10每座1用尺量取偏差较大者12流槽宽度±10每座1用尺量注：1、表...
