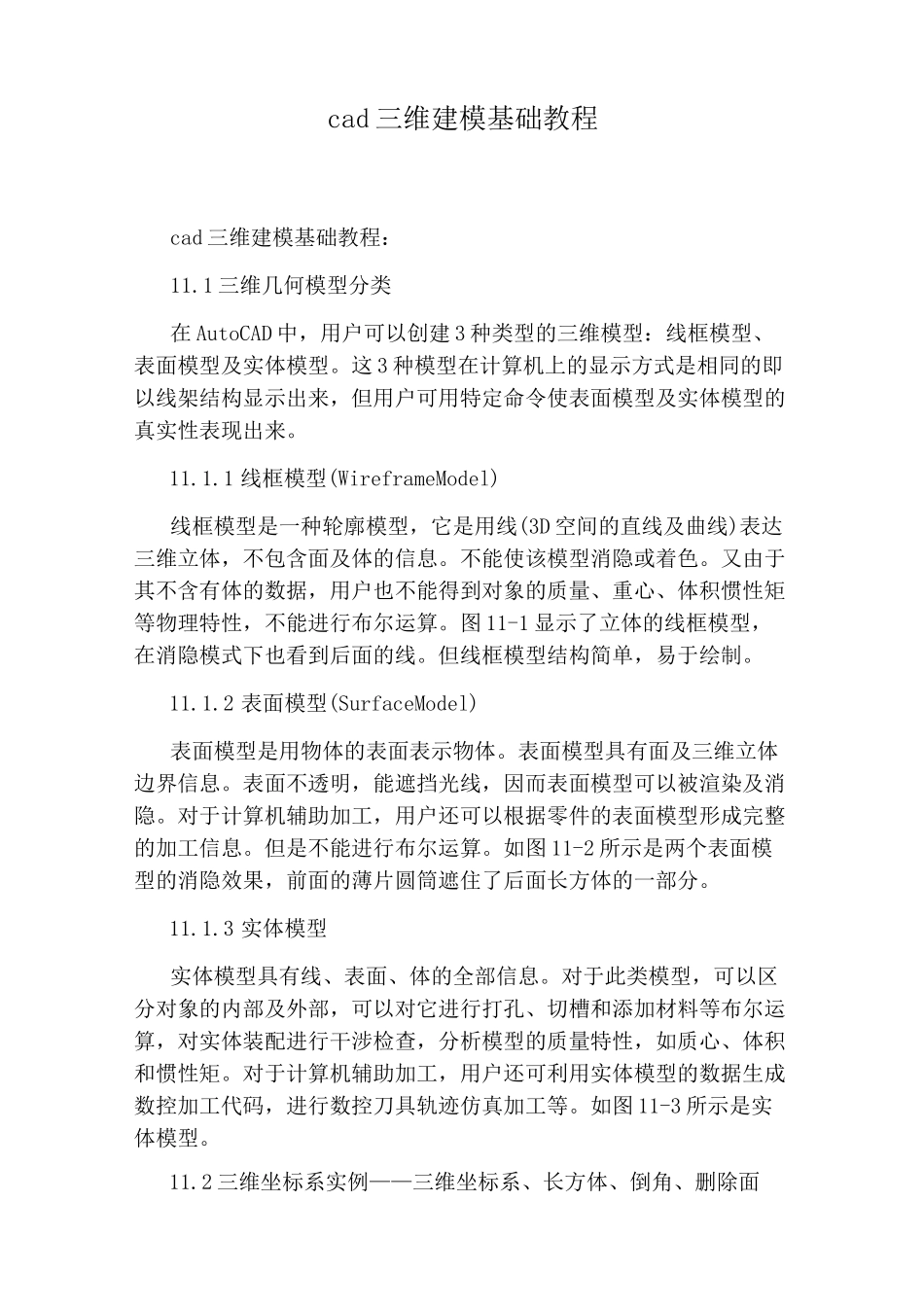

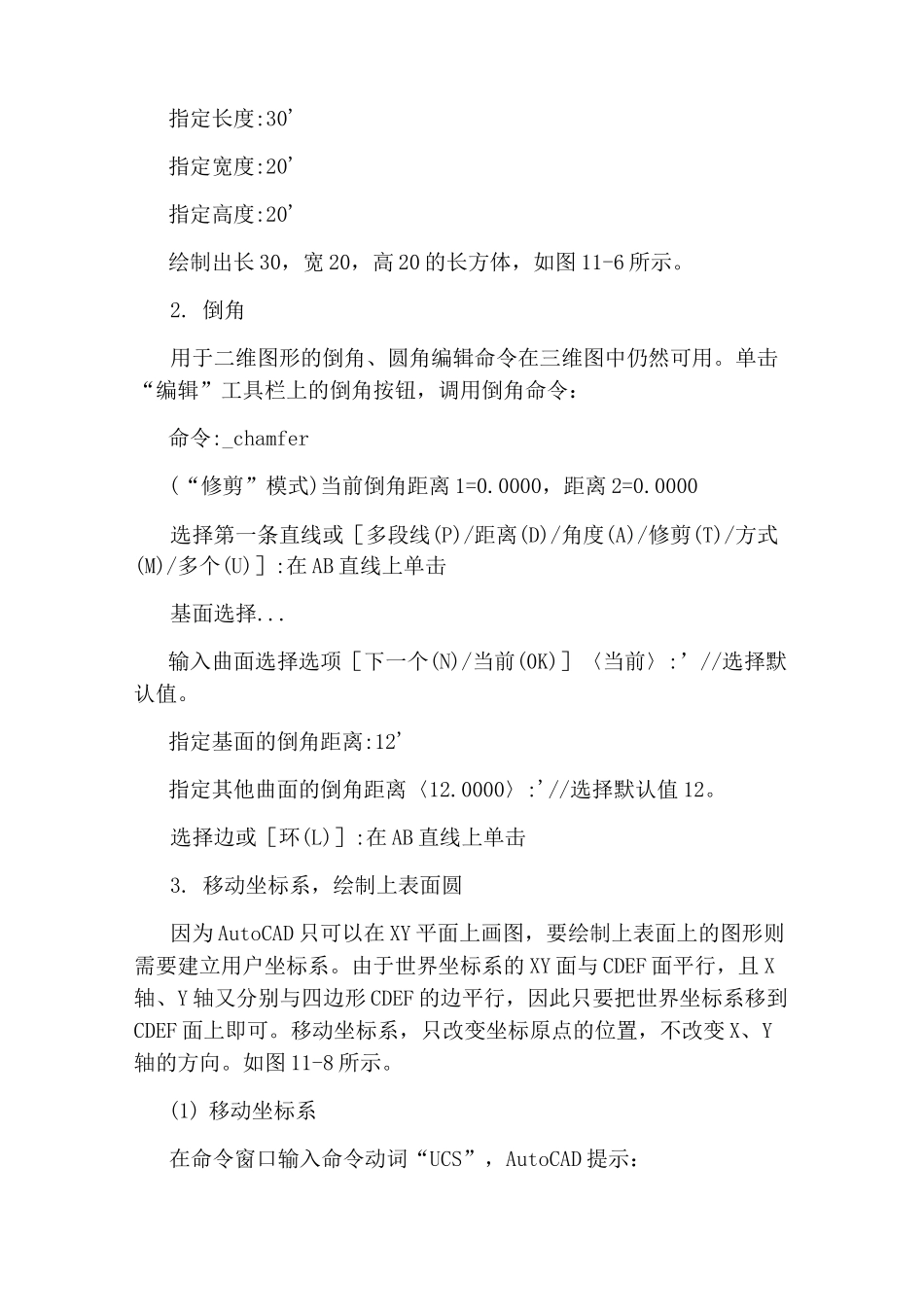

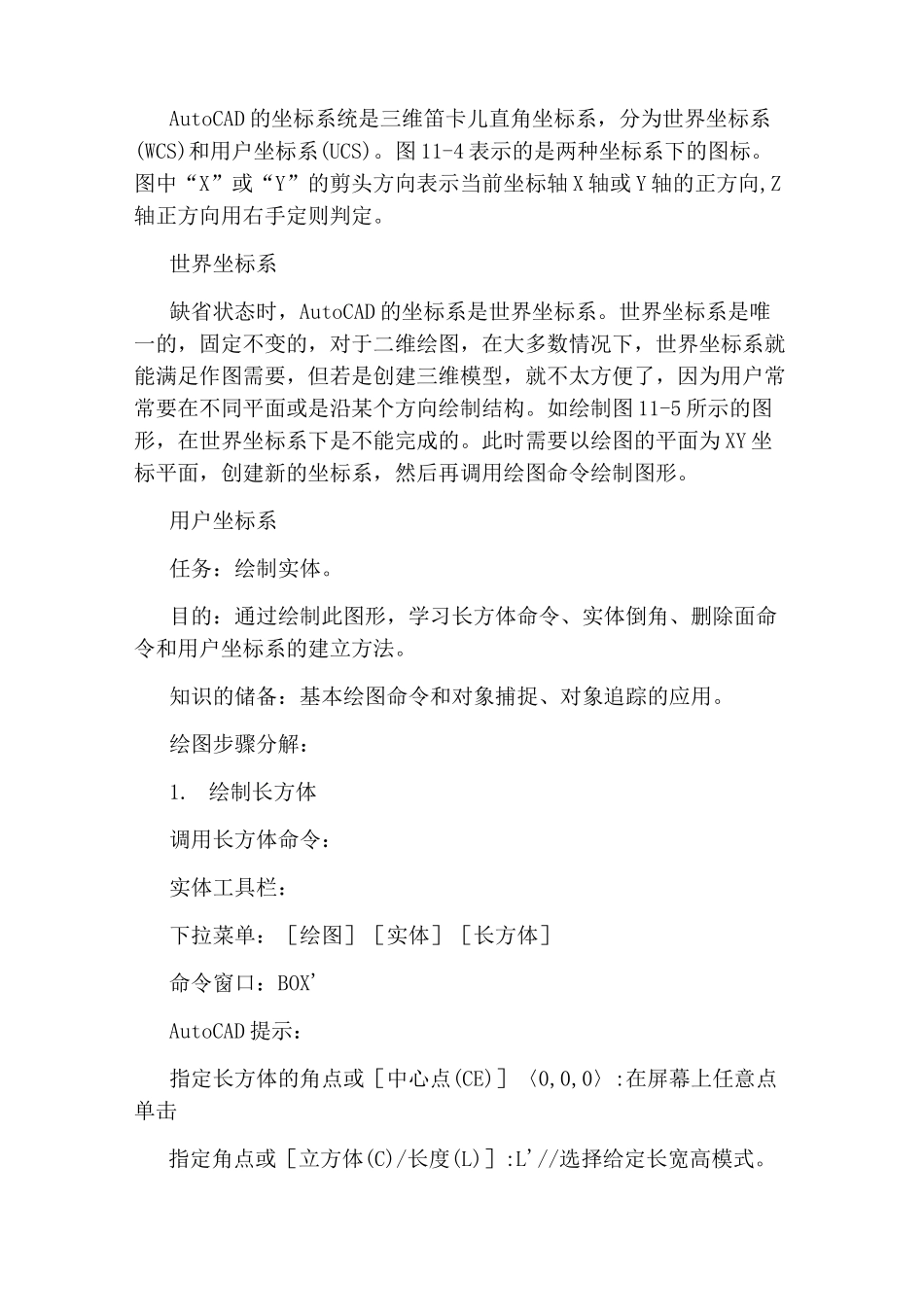

cad三维建模基础教程cad三维建模基础教程：11.1三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。这3种模型在计算机上的显示方式是相同的即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。11.1.1线框模型(WireframeModel)线框模型是一种轮廓模型，它是用线(3D空间的直线及曲线)表达三维立体，不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积惯性矩等物理特性，不能进行布尔运算。图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。但线框模型结构简单，易于绘制。11.1.2表面模型(SurfaceModel)表面模型是用物体的表面表示物体。表面模型具有面及三维立体边界信息。表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。但是不能进行布尔运算。如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。11.1.3实体模型实体模型具有线、表面、体的全部信息。对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。如图11-3所示是实体模型。11.2三维坐标系实例——三维坐标系、长方体、倒角、删除面AutoCAD的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系(WCS)和用户坐标系(UCS)。图11-4表示的是两种坐标系下的图标。图中“X”或“Y”的剪头方向表示当前坐标轴X轴或Y轴的正方向,Z轴正方向用右手定则判定。世界坐标系缺省状态时，AutoCAD的坐标系是世界坐标系。世界坐标系是唯一的，固定不变的，对于二维绘图，在大多数情况下，世界坐标系就能满足作图需要，但若是创建三维模型，就不太方便了，因为用户常常要在不同平面或是沿某个方向绘制结构。如绘制图11-5所示的图形，在世界坐标系下是不能完成的。此时需要以绘图的平面为XY坐标平面，创建新的坐标系，然后再调用绘图命令绘制图形。用户坐标系任务：绘制实体。目的：通过绘制此图形，学习长方体命令、实体倒角、删除面命令和用户坐标系的建立方法。知识的储备：基本绘图命令和对象捕捉、对象追踪的应用。绘图步骤分解：1.绘制长方体调用长方体命令：实体工具栏：下拉菜单：［绘图］［实体］［长方体］命令窗口：BOX'AutoCAD提示：指定长方体的角点或［中心点(CE)］〈0,0,0〉:在屏幕上任意点单击指定角点或［立方体(C)/长度(L)］:L'//选择给定长宽高模式。指定长度:30'指定宽度:20'指定高度:20'绘制出长30，宽20，高20的长方体，如图11-6所示。2.倒角用于二维图形的倒角、圆角编辑命令在三维图中仍然可用。单击“编辑”工具栏上的倒角按钮，调用倒角命令：命令:_chamfer(“修剪”模式)当前倒角距离1=0.0000，距离2=0.0000选择第一条直线或［多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个(U)］:在AB直线上单击基面选择...输入曲面选择选项［下一个(N)/当前(0K)］〈当前〉:’//选择默认值。指定基面的倒角距离:12'指定其他曲面的倒角距离〈12.0000〉:'//选择默认值12。选择边或［环(L)］:在AB直线上单击3.移动坐标系，绘制上表面圆因为AutoCAD只可以在XY平面上画图，要绘制上表面上的图形则需要建立用户坐标系。由于世界坐标系的XY面与CDEF面平行，且X轴、Y轴又分别与四边形CDEF的边平行，因此只要把世界坐标系移到CDEF面上即可。移动坐标系，只改变坐标原点的位置，不改变X、Y轴的方向。如图11-8所示。(1)移动坐标系在命令窗口输入命令动词“UCS”，AutoCAD提示：命令:ucs当前UCS名称:*世界*输入选项［新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)］〈世界〉:M'//选择移动选项。指定新原点或［Z向深度(Z)］〈0,0,0〉:〈对象捕捉开〉选择F点单击也可直接调用“移动坐标系”命令：UCS工具栏：下拉菜单：［工具］［移动UCS(V)］(2)绘制表...
