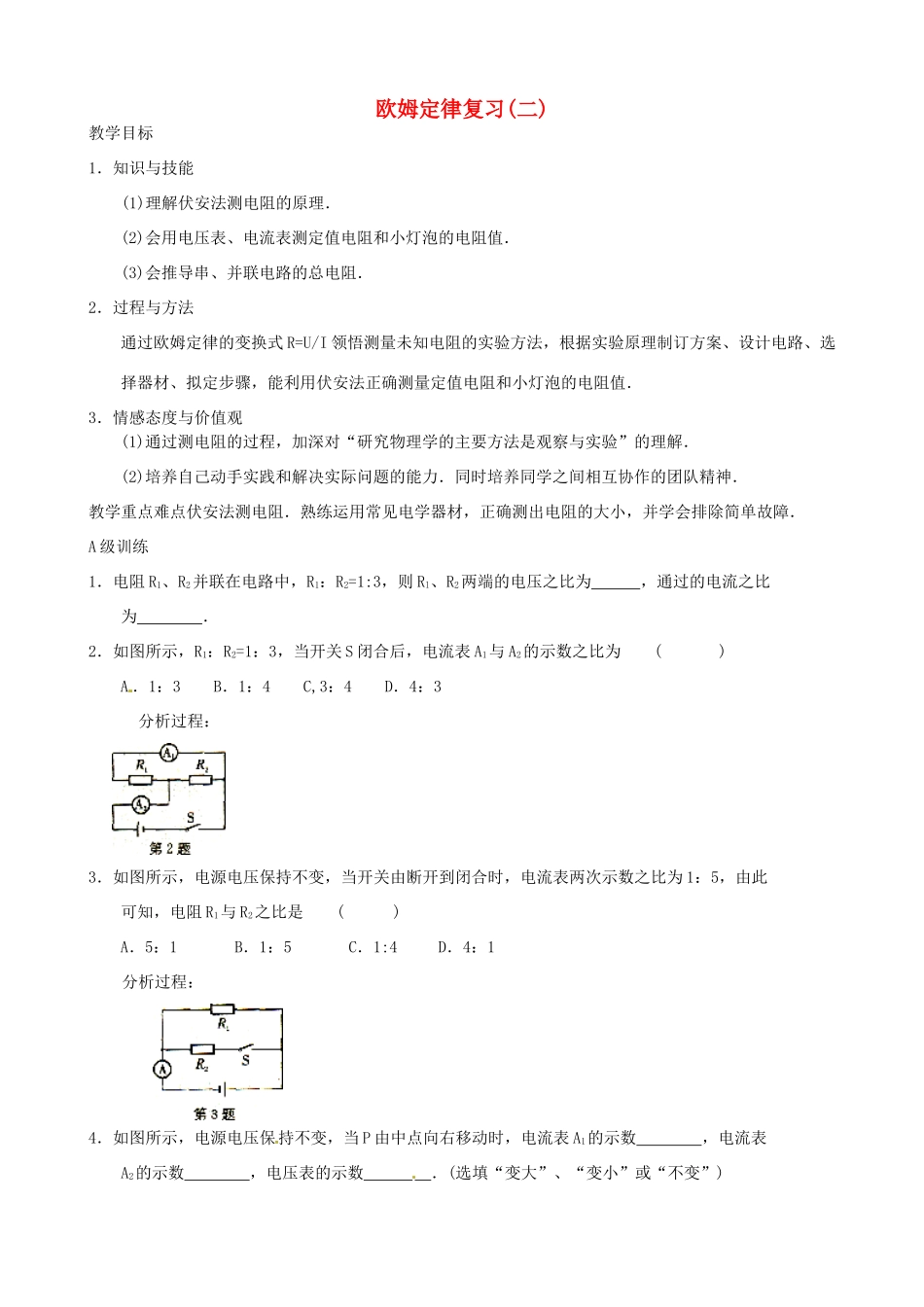

九年级物理上册 第14章 欧姆定律复习教案2 苏科版-苏科版初中九年级上册物理教案_第1页
1/4

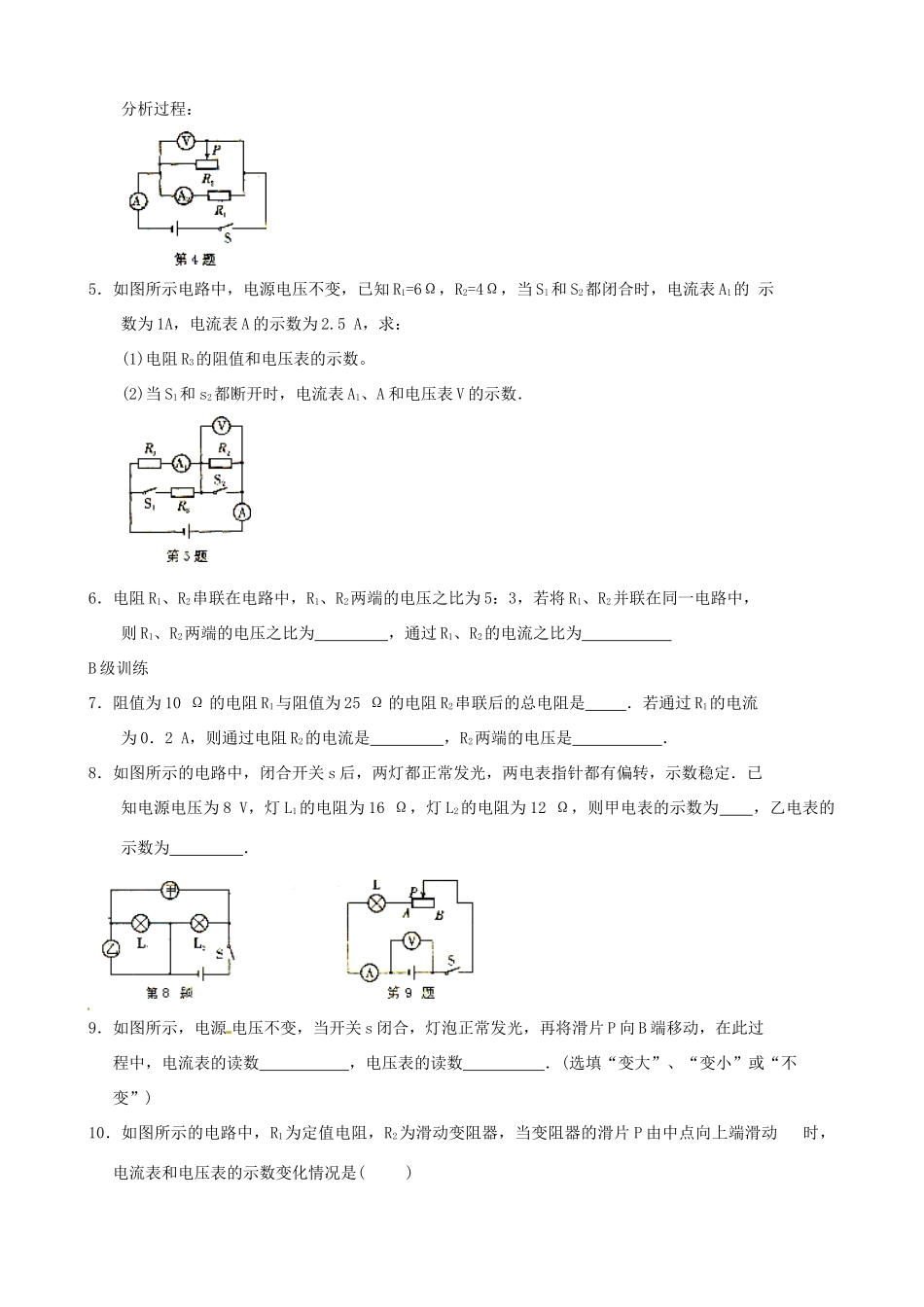

九年级物理上册 第14章 欧姆定律复习教案2 苏科版-苏科版初中九年级上册物理教案_第2页
2/4

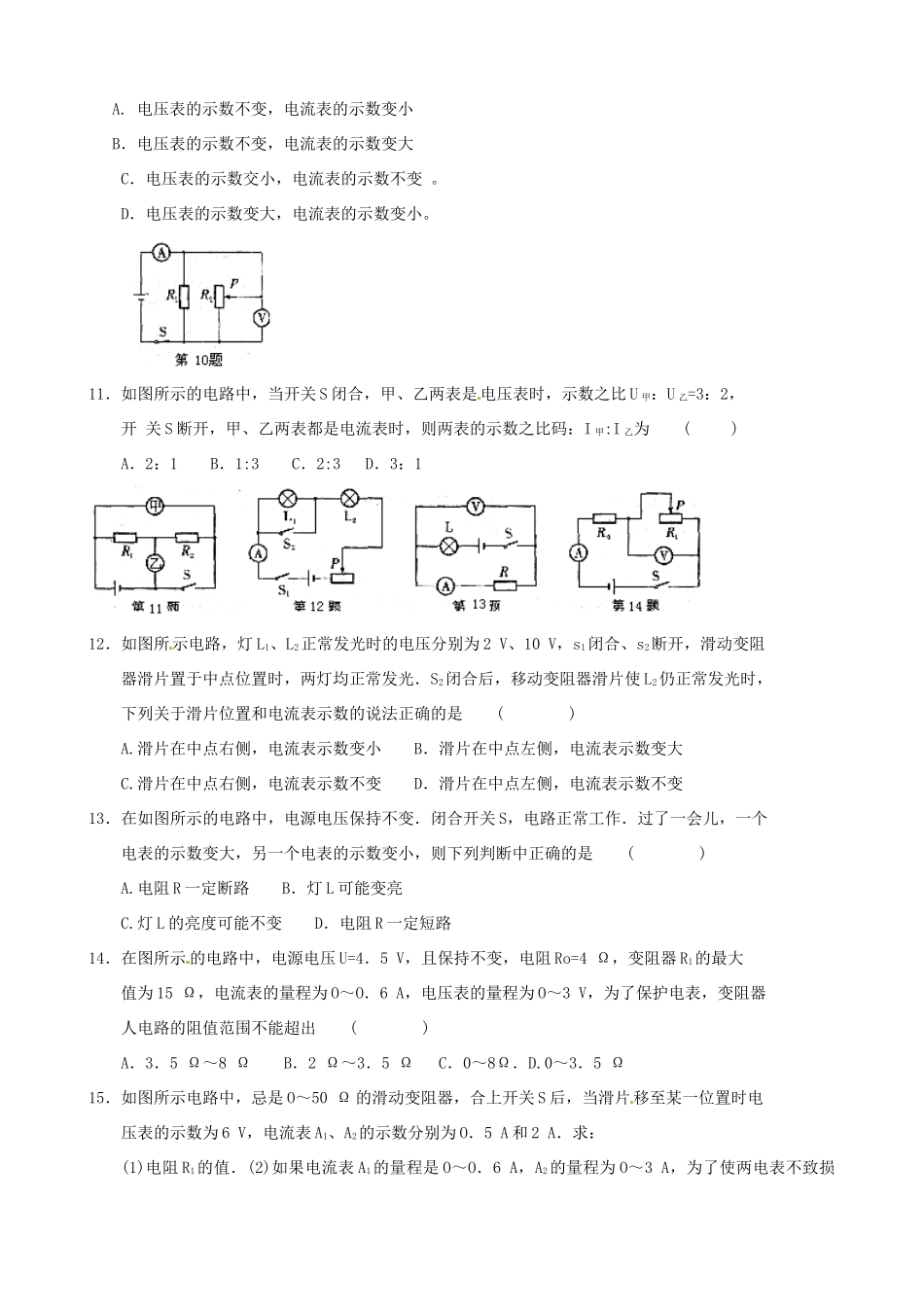

九年级物理上册 第14章 欧姆定律复习教案2 苏科版-苏科版初中九年级上册物理教案_第3页
3/4
欧姆定律复习(二)教学目标1.知识与技能(1)理解伏安法测电阻的原理.(2)会用电压表、电流表测定值电阻和小灯泡的电阻值.(3)会推导串、并联电路的总电阻.2.过程与方法通过欧姆定律的变换式R=U/I领悟测量未知电阻的实验方法,根据实验原理制订方案、设计电路、选择器材、拟定步骤,能利用伏安法正确测量定值电阻和小灯泡的电阻值.3.情感态度与价值观(1)通过测电阻的过程,加深对“研究物理学的主要方法是观察与实验”的理解.(2)培养自己动手实践和解决实际问题的能力.同时培养同学之间相互协作的团队精神.教学重点难点伏安法测电阻.熟练运用常见电学器材,正确测出电阻的大小,并学会排除简单故障.A级训练1.电阻R1、R2并联在电路中,R1:R2=1:3,则Rl、R2两端的电压之比为,通过的电流之比为.2.如图所示,R1:R2=1:3,当开关S闭合后,电流表A1与A2的示数之比为()A.1:3B.1:4C,3:4D.4:3分析过程:3.如图所示,电源电压保持不变,当开关由断开到闭合时,电流表两次示数之比为1:5,由此可知,电阻R1与R2之比是()A.5:1B.1:5C.1:4D.4:1分析过程:4.如图所示,电源电压保持不变,当P由中点向右移动时,电流表A1的示数,电流表A2的示数,电压表的示数.(选填“变大”、“变小”或“不变”)分析过程:5.如图所示电路中,电源电压不变,已知R1=6Ω,R2=4Ω,当Sl和S2都闭合时,电流表A1的示数为1A,电流表A的示数为2.5A,求:(1)电阻R3的阻值和电压表的示数。(2)当S1和s2都断开时,电流表A1、A和电压表V的示数.6.电阻R1、R2串联在电路中,R1、R2两端的电压之比为5:3,若将R1、R2并联在同一电路中,则R1、R2两端的电压之比为,通过R1、R2的电流之比为B级训练7.阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是.若通过R1的电流为0.2A,则通过电阻R2的电流是,R2两端的电压是.8.如图所示的电路中,闭合开关s后,两灯都正常发光,两电表指针都有偏转,示数稳定.已知电源电压为8V,灯L1的电阻为16Ω,灯L2的电阻为12Ω,则甲电表的示数为,乙电表的示数为.9.如图所示,电源电压不变,当开关s闭合,灯泡正常发光,再将滑片P向B端移动,在此过程中,电流表的读数,电压表的读数.(选填“变大”、“变小”或“不变”)10.如图所示的电路中,R1为定值电阻,R2为滑动变阻器,当变阻器的滑片P由中点向上端滑动时,电流表和电压表的示数变化情况是()A.电压表的示数不变,电流表的示数变小B.电压表的示数不变,电流表的示数变大C.电压表的示数交小,电流表的示数不变。D.电压表的示数变大,电流表的示数变小。11.如图所示的电路中,当开关S闭合,甲、乙两表是电压表时,示数之比U甲:U乙=3:2,开关S断开,甲、乙两表都是电流表时,则两表的示数之比码:I甲:I乙为()A.2:1B.1:3C.2:3D.3:112.如图所示电路,灯L1、L2正常发光时的电压分别为2V、10V,s1闭合、s2断开,滑动变阻器滑片置于中点位置时,两灯均正常发光.S2闭合后,移动变阻器滑片使L2仍正常发光时,下列关于滑片位置和电流表示数的说法正确的是()A.滑片在中点右侧,电流表示数变小B.滑片在中点左侧,电流表示数变大C.滑片在中点右侧,电流表示数不变D.滑片在中点左侧,电流表示数不变13.在如图所示的电路中,电源电压保持不变.闭合开关S,电路正常工作.过了一会儿,一个电表的示数变大,另一个电表的示数变小,则下列判断中正确的是()A.电阻R一定断路B.灯L可能变亮C.灯L的亮度可能不变D.电阻R一定短路14.在图所示的电路中,电源电压U=4.5V,且保持不变,电阻Ro=4Ω,变阻器R1的最大值为15Ω,电流表的量程为O~O.6A,电压表的量程为O~3V,为了保护电表,变阻器人电路的阻值范围不能超出()A.3.5Ω~8ΩB.2Ω~3.5ΩC.0~8Ω.D.0~3.5Ω15.如图所示电路中,忌是O~50Ω的滑动变阻器,合上开关S后,当滑片移至某一位置时电压表的示数为6V,电流表A1、A2的示数分别为O.5A和2A.求:(1)电阻R1的值.(2)如果电流表A1的量程是O~O.6A,A2的量程为O~3A,为了使两电表不致损坏,滑动变阻器接人电路的阻值不得小于多少欧姆?16.在探究导体的导电能力与材料关系的实验时...
