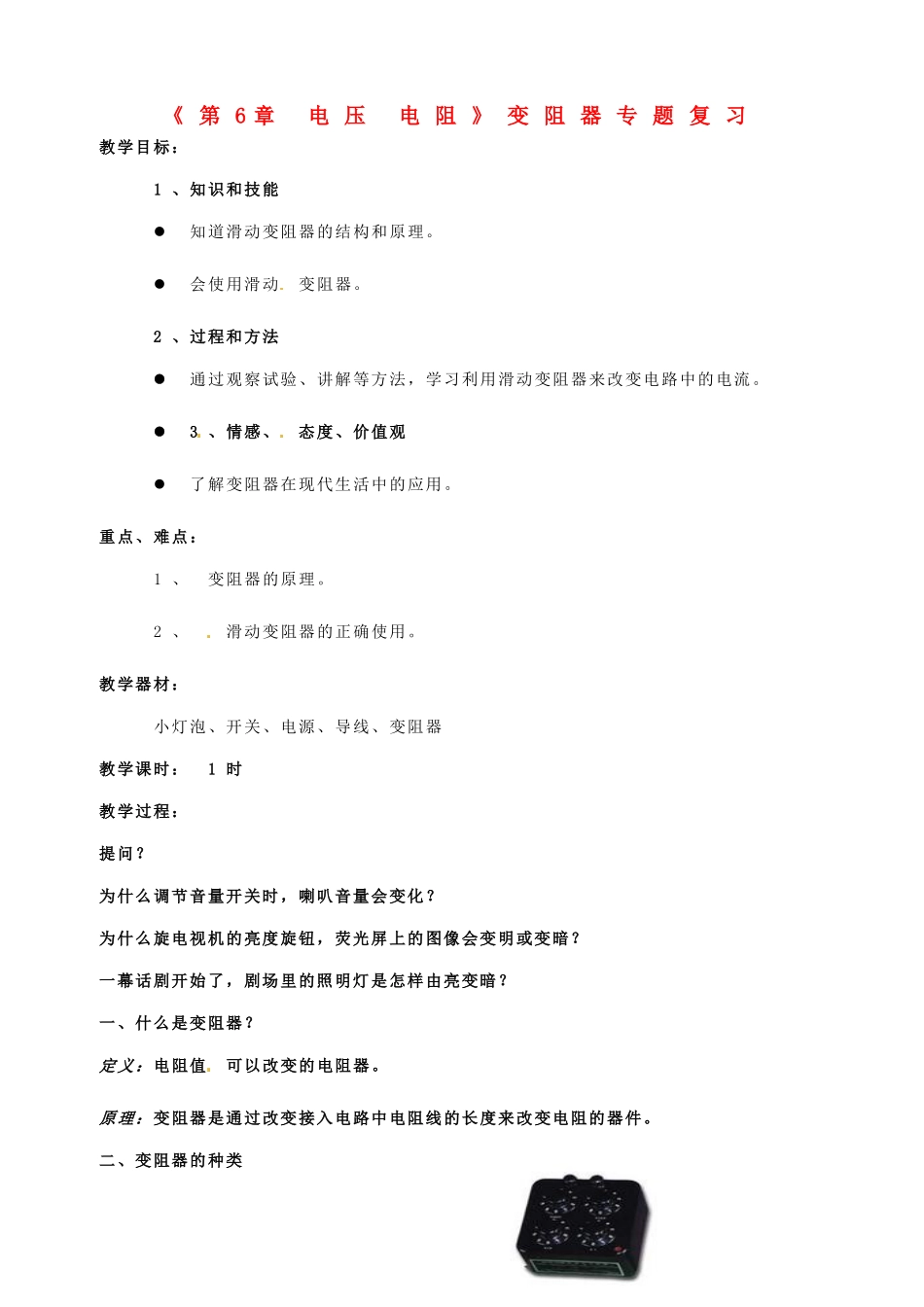

《第6章电压电阻》变阻器专题复习教学目标：1、知识和技能知道滑动变阻器的结构和原理
会使用滑动变阻器
2、过程和方法通过观察试验、讲解等方法，学习利用滑动变阻器来改变电路中的电流
3、情感、态度、价值观了解变阻器在现代生活中的应用
重点、难点：1、变阻器的原理
2、滑动变阻器的正确使用
教学器材：小灯泡、开关、电源、导线、变阻器教学课时：1时教学过程：提问
为什么调节音量开关时，喇叭音量会变化
为什么旋电视机的亮度旋钮，荧光屏上的图像会变明或变暗
一幕话剧开始了，剧场里的照明灯是怎样由亮变暗
一、什么是变阻器
定义：电阻值可以改变的电阻器
原理：变阻器是通过改变接入电路中电阻线的长度来改变电阻的器件

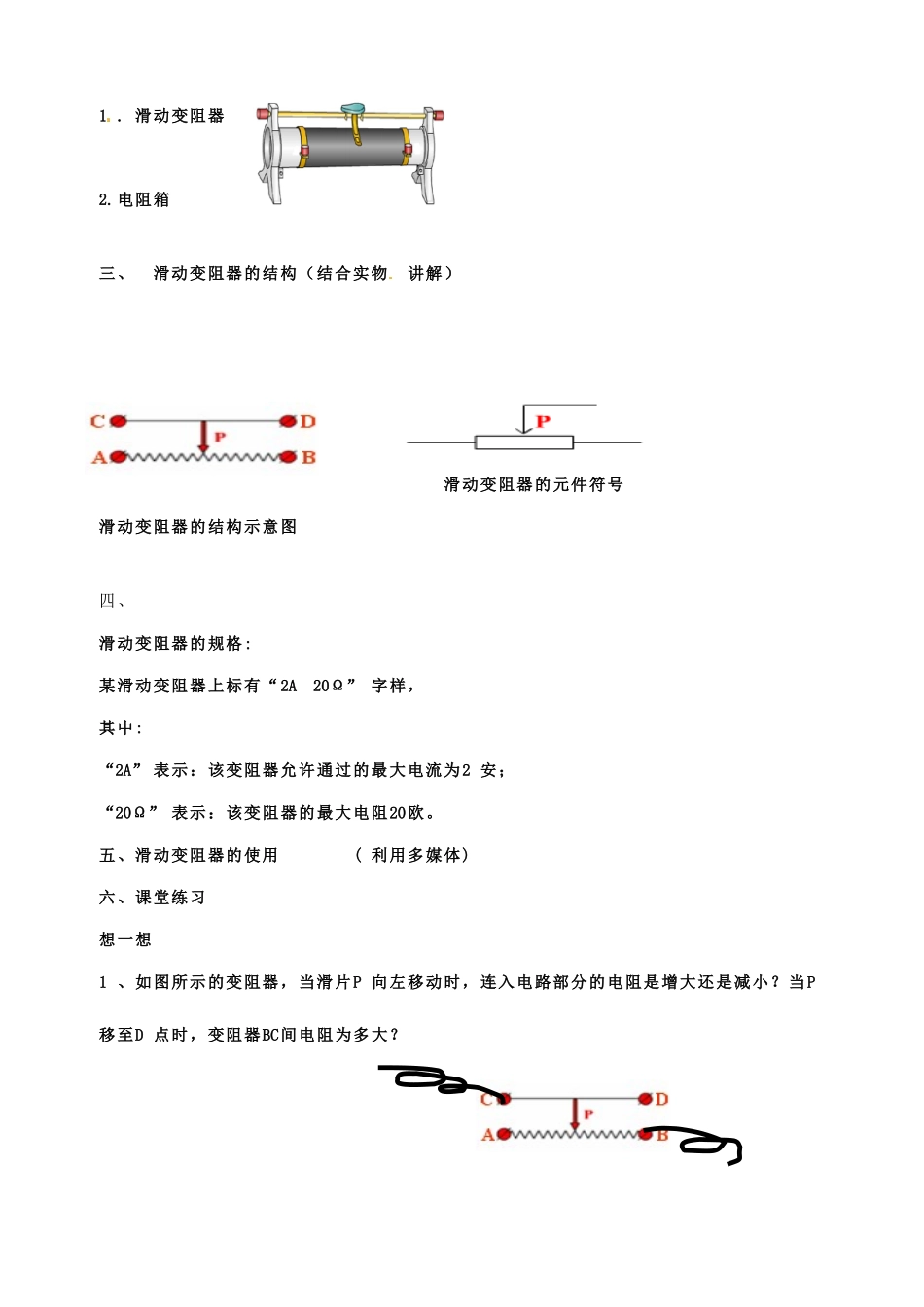

二、变阻器的种类1
滑动变阻器2
电阻箱三、滑动变阻器的结构（结合实物讲解）滑动变阻器的元件符号滑动变阻器的结构示意图四、滑动变阻器的规格:某滑动变阻器上标有“2A20Ω”字样，其中:“2A”表示：该变阻器允许通过的最大电流为2安；“20Ω”表示：该变阻器的最大电阻20欧
五、滑动变阻器的使用(利用多媒体)六、课堂练习想一想1、如图所示的变阻器，当滑片P向左移动时，连入电路部分的电阻是增大还是减小
当P移至D点时，变阻器BC间电阻为多大

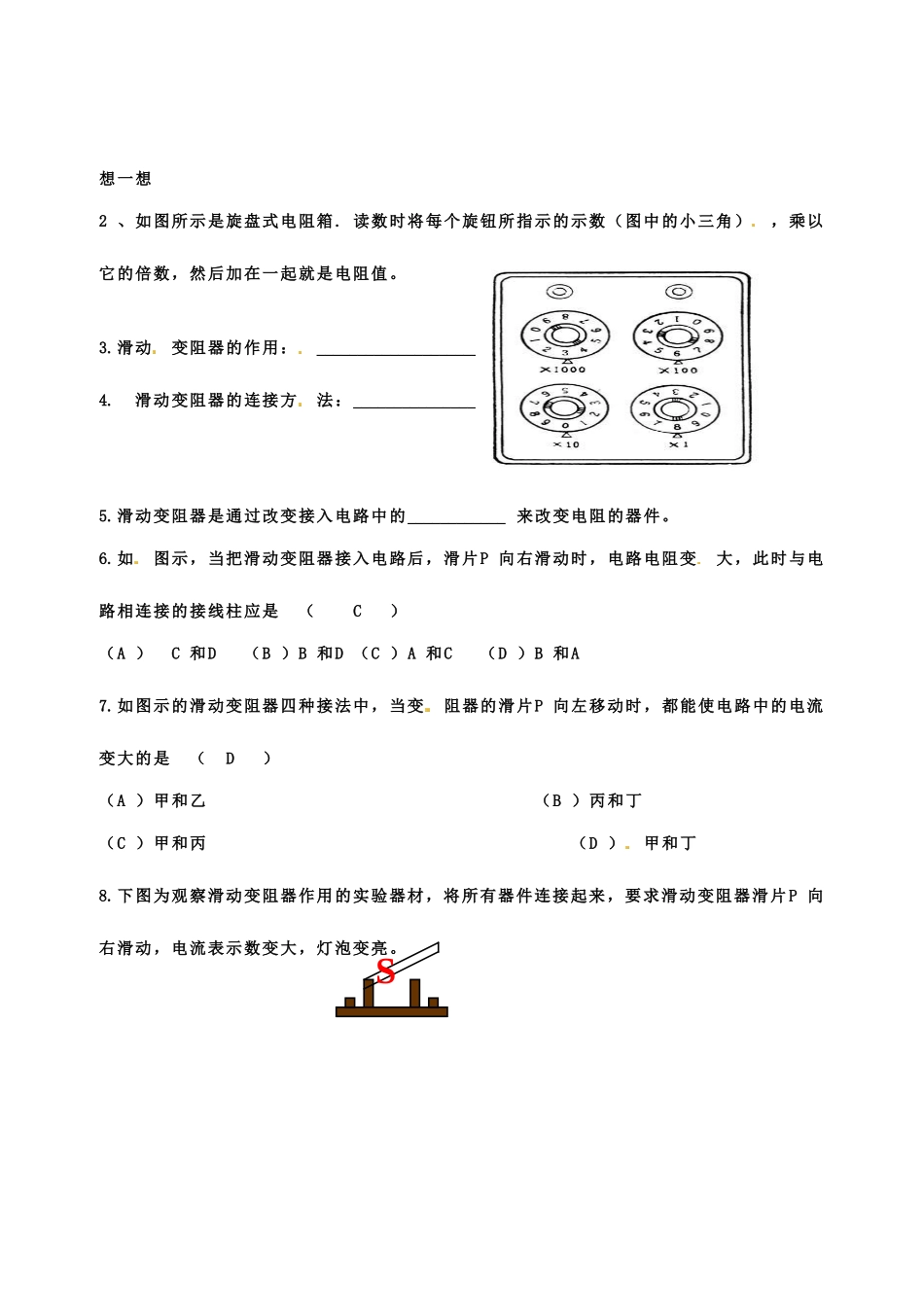

想一想2、如图所示是旋盘式电阻箱
读数时将每个旋钮所指示的示数（图中的小三角），乘以它的倍数，然后加在一起就是电阻值
滑动变阻器的作用：_____________________4
滑动变阻器的连接方法：_______________5
滑动变阻器是通过改变接入电路中的____________来改变电阻的器件
如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（C）（A）C和D（B）B和D（C）A和C（D）B和A7
如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路
