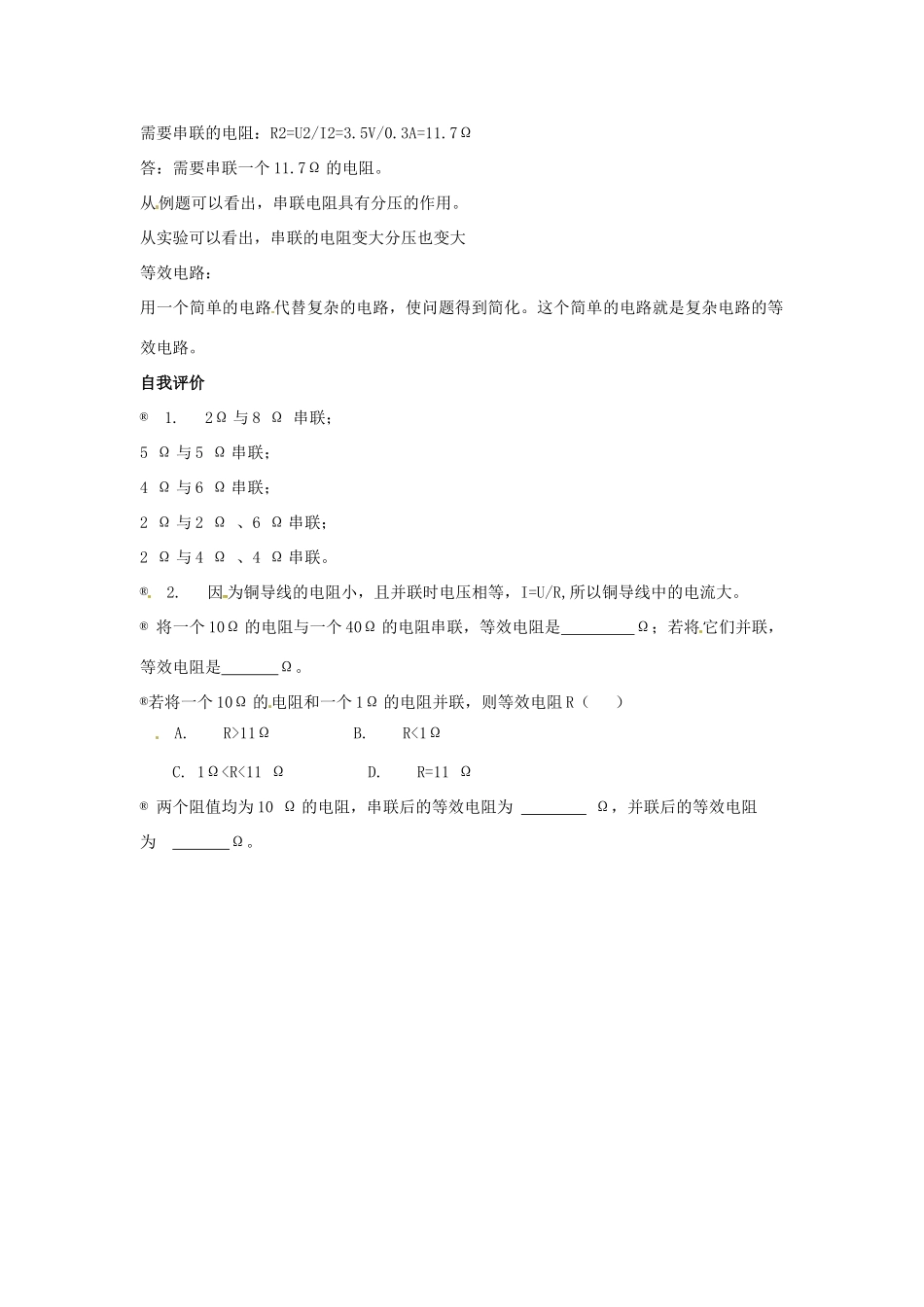

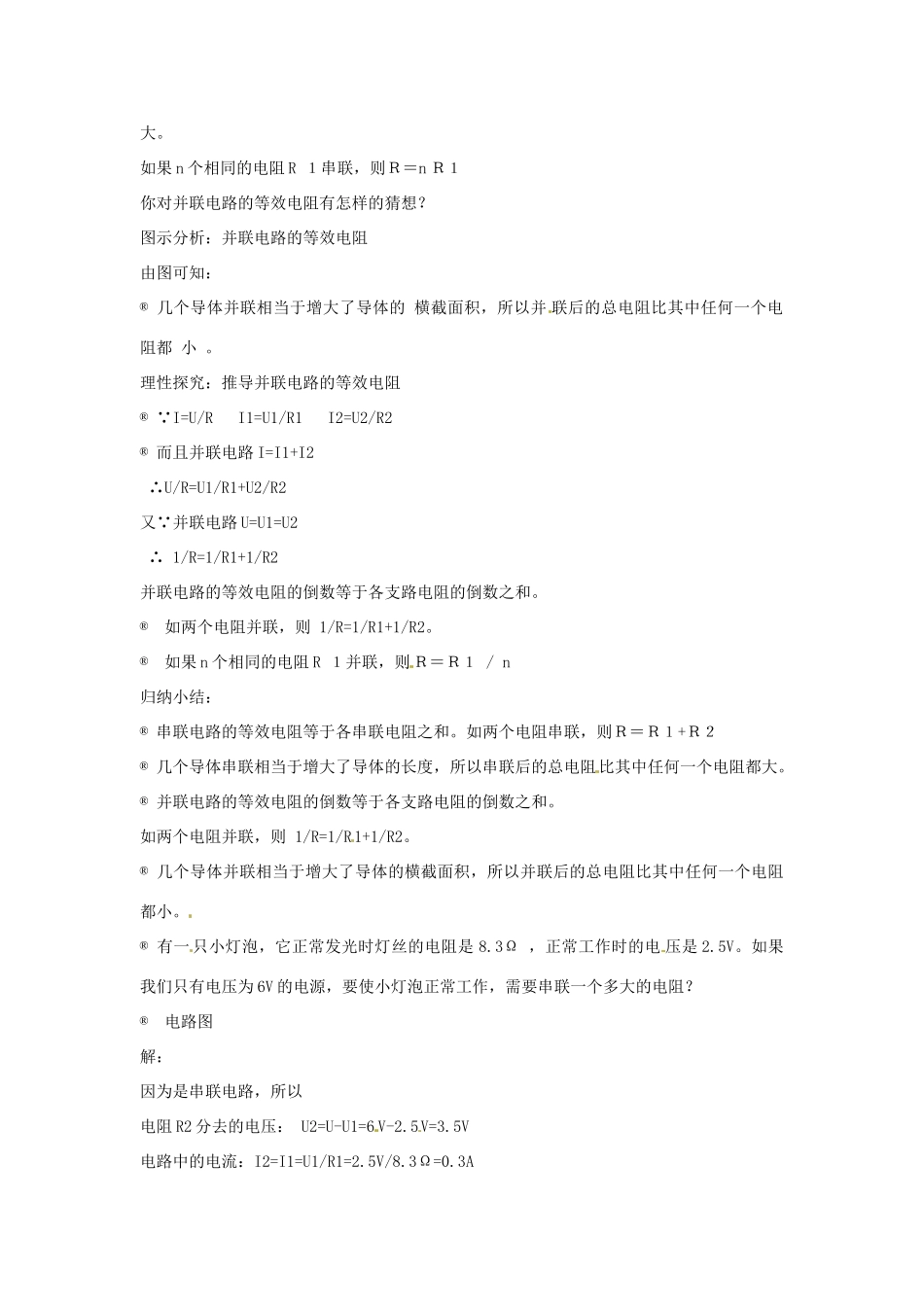

第六章第3节等效电路教案课型：新授课时安排：1课时方法：实验、归纳教学过程：一、引入：思考与讨论：在维修爷爷的收音机时，小聪发现收音机中有一只10欧的电阻坏了，可小聪手笔边只有几只5欧的定值电阻，有什么办法可以解决这个问题？讲述：电路的等效电阻：几个连接起来的电阻所起的作用可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻。（也就是总电阻）引导学生大胆猜想：几个导体串联后的等效电阻可能等于它们的电阻之和。复习：1.欧姆定律的内容及其表达式是什么？答：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。表达式I=U/R2.伏安法测电阻的原理、电路图是怎样的？答：原理是欧姆定律（R=U/I）；电路图实验探究：串联电路的等效电阻按图连接电路，闭合开关后，记录电流表和电压表的示数，并用R=U/I计算出Ｒ１、Ｒ２串联的总电阻R的值。理性探究：推导串联电路的等效电阻∵I=U/R∴U=IRU1=I1R1U2=I2R2又∵串联电路U=U1+U2∴IR=I1R1+I2R2而串联电路I=I1=I2∴R=R1+R2实验和理性推导都证明：串联电路的等效电阻等于各串联电阻之和。®如两个电阻串联，则Ｒ＝Ｒ１+Ｒ２。®几个导体串联相当于增大了导体的长度，所以串联后的总电阻比其中任何一个电阻都大。如果n个相同的电阻R１串联，则Ｒ＝nＲ１你对并联电路的等效电阻有怎样的猜想？图示分析：并联电路的等效电阻由图可知：®几个导体并联相当于增大了导体的横截面积，所以并联后的总电阻比其中任何一个电阻都小。理性探究：推导并联电路的等效电阻®∵I=U/RI1=U1/R1I2=U2/R2®而且并联电路I=I1+I2∴U/R=U1/R1+U2/R2又∵并联电路U=U1=U2∴1/R=1/R1+1/R2并联电路的等效电阻的倒数等于各支路电阻的倒数之和。®如两个电阻并联，则1/R=1/R1+1/R2。®如果n个相同的电阻R１并联，则Ｒ＝Ｒ１/n归纳小结：®串联电路的等效电阻等于各串联电阻之和。如两个电阻串联，则Ｒ＝Ｒ１+Ｒ２®几个导体串联相当于增大了导体的长度，所以串联后的总电阻比其中任何一个电阻都大。®并联电路的等效电阻的倒数等于各支路电阻的倒数之和。如两个电阻并联，则1/R=1/R1+1/R2。®几个导体并联相当于增大了导体的横截面积，所以并联后的总电阻比其中任何一个电阻都小。®有一只小灯泡，它正常发光时灯丝的电阻是8.3Ω，正常工作时的电压是2.5V。如果我们只有电压为6V的电源，要使小灯泡正常工作，需要串联一个多大的电阻？®电路图解：因为是串联电路，所以电阻R2分去的电压：U2=U-U1=6V-2.5V=3.5V电路中的电流：I2=I1=U1/R1=2.5V/8.3Ω=0.3A需要串联的电阻：R2=U2/I2=3.5V/0.3A=11.7Ω答：需要串联一个11.7Ω的电阻。从例题可以看出，串联电阻具有分压的作用。从实验可以看出，串联的电阻变大分压也变大等效电路：用一个简单的电路代替复杂的电路，使问题得到简化。这个简单的电路就是复杂电路的等效电路。自我评价®1.2Ω与8Ω串联；5Ω与5Ω串联；4Ω与6Ω串联；2Ω与2Ω、6Ω串联；2Ω与4Ω、4Ω串联。®2.因为铜导线的电阻小，且并联时电压相等，I=U/R,所以铜导线中的电流大。®将一个10Ω的电阻与一个40Ω的电阻串联，等效电阻是Ω；若将它们并联，等效电阻是Ω。®若将一个10Ω的电阻和一个1Ω的电阻并联，则等效电阻R（）A.R>11ΩB.R<1ΩC.1Ω
