无氧铜杆连铸连轧生产线VIP免费

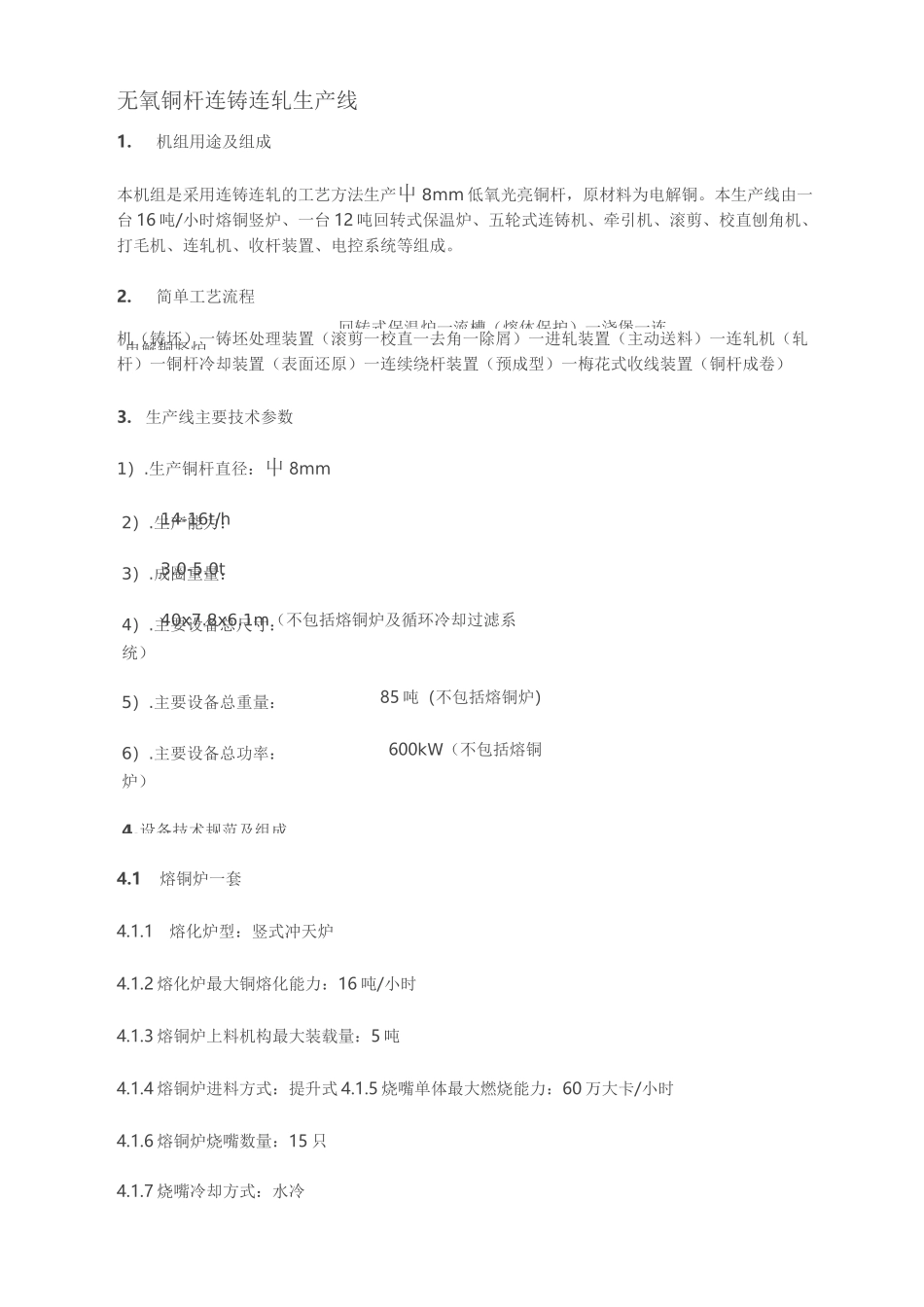

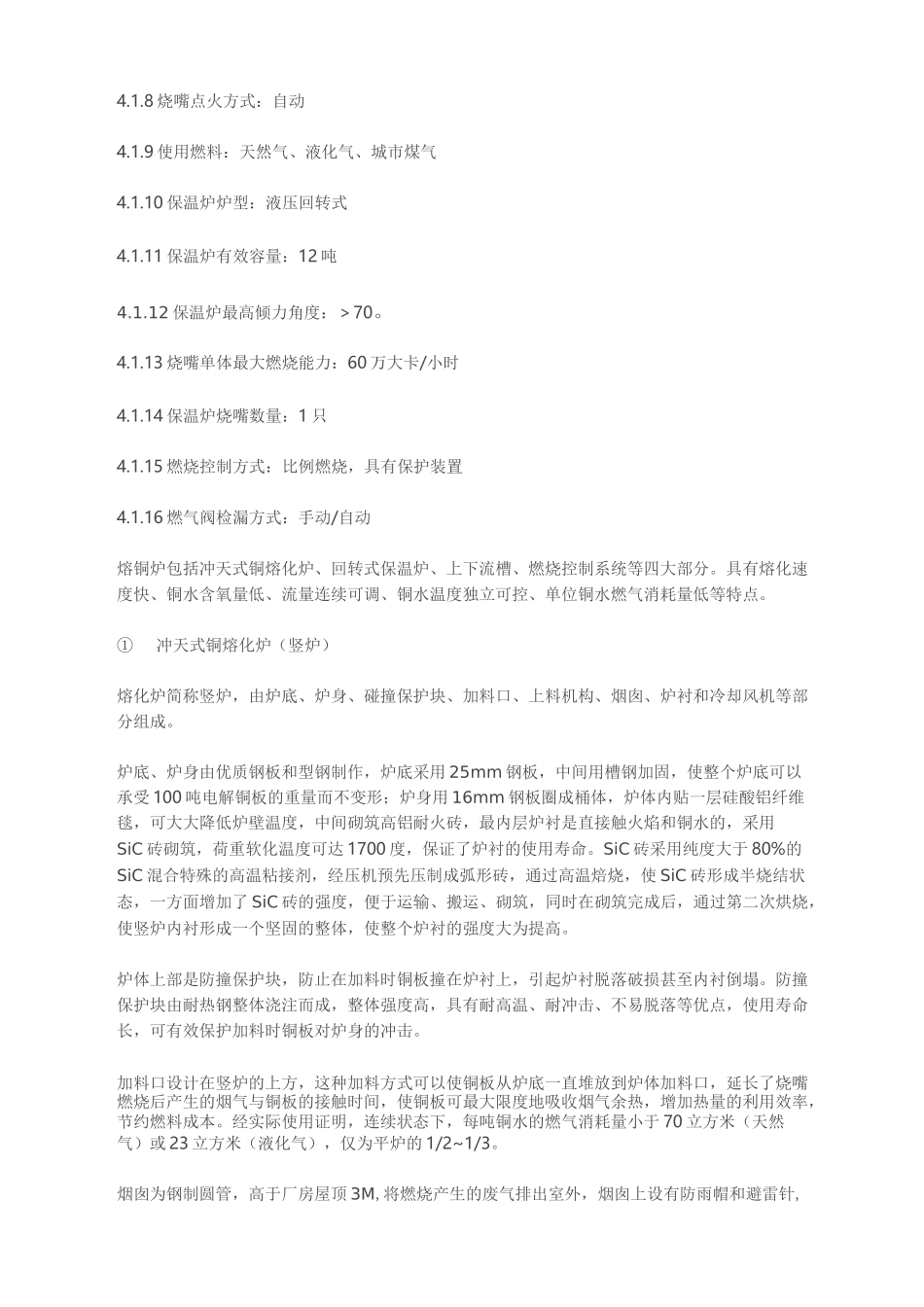

电解铜竖炉回转式保温炉一流槽（熔体保护）一浇煲一连2）.生产能力：3）.成圈重量：4）.主要设备总尺寸：统）5）.主要设备总重量：6）.主要设备总功率：炉）4.设备技术规范及组成无氧铜杆连铸连轧生产线1.机组用途及组成本机组是采用连铸连轧的工艺方法生产屮8mm低氧光亮铜杆，原材料为电解铜。本生产线由一台16吨/小时熔铜竖炉、一台12吨回转式保温炉、五轮式连铸机、牵引机、滚剪、校直刨角机、打毛机、连轧机、收杆装置、电控系统等组成。2.简单工艺流程机（铸坯）一铸坯处理装置（滚剪一校直一去角一除屑）一进轧装置（主动送料）一连轧机（轧杆）一铜杆冷却装置（表面还原）一连续绕杆装置（预成型）一梅花式收线装置（铜杆成卷）3.生产线主要技术参数1）.生产铜杆直径：屮8mm14-16t/h3.0-5.0t40x7.8x6.1m（不包括熔铜炉及循环冷却过滤系85吨（不包括熔铜炉）600kW（不包括熔铜4.1熔铜炉一套4.1.1熔化炉型：竖式冲天炉4.1.2熔化炉最大铜熔化能力：16吨/小时4.1.3熔铜炉上料机构最大装载量：5吨4.1.4熔铜炉进料方式：提升式4.1.5烧嘴单体最大燃烧能力：60万大卡/小时4.1.6熔铜炉烧嘴数量：15只4.1.7烧嘴冷却方式：水冷4.1.8烧嘴点火方式：自动4.1.9使用燃料：天然气、液化气、城市煤气4.1.10保温炉炉型：液压回转式4.1.11保温炉有效容量：12吨4.1.12保温炉最高倾力角度：＞70。4.1.13烧嘴单体最大燃烧能力：60万大卡/小时4.1.14保温炉烧嘴数量：1只4.1.15燃烧控制方式：比例燃烧，具有保护装置4.1.16燃气阀检漏方式：手动/自动熔铜炉包括冲天式铜熔化炉、回转式保温炉、上下流槽、燃烧控制系统等四大部分。具有熔化速度快、铜水含氧量低、流量连续可调、铜水温度独立可控、单位铜水燃气消耗量低等特点。①冲天式铜熔化炉（竖炉）熔化炉简称竖炉，由炉底、炉身、碰撞保护块、加料口、上料机构、烟囱、炉衬和冷却风机等部分组成。炉底、炉身由优质钢板和型钢制作，炉底采用25mm钢板，中间用槽钢加固，使整个炉底可以承受100吨电解铜板的重量而不变形；炉身用16mm钢板圈成桶体，炉体内贴一层硅酸铝纤维毯，可大大降低炉壁温度，中间砌筑高铝耐火砖，最内层炉衬是直接触火焰和铜水的，采用SiC砖砌筑，荷重软化温度可达1700度，保证了炉衬的使用寿命。SiC砖采用纯度大于80%的SiC混合特殊的高温粘接剂，经压机预先压制成弧形砖，通过高温焙烧，使SiC砖形成半烧结状态，一方面增加了SiC砖的强度，便于运输、搬运、砌筑，同时在砌筑完成后，通过第二次烘烧，使竖炉内衬形成一个坚固的整体，使整个炉衬的强度大为提高。炉体上部是防撞保护块，防止在加料时铜板撞在炉衬上，引起炉衬脱落破损甚至内衬倒塌。防撞保护块由耐热钢整体浇注而成，整体强度高，具有耐高温、耐冲击、不易脱落等优点，使用寿命长，可有效保护加料时铜板对炉身的冲击。加料口设计在竖炉的上方，这种加料方式可以使铜板从炉底一直堆放到炉体加料口，延长了烧嘴燃烧后产生的烟气与铜板的接触时间，使铜板可最大限度地吸收烟气余热，增加热量的利用效率，节约燃料成本。经实际使用证明，连续状态下，每吨铜水的燃气消耗量小于70立方米（天然气）或23立方米（液化气），仅为平炉的1/2~1/3。烟囱为钢制圆管，高于厂房屋顶3M,将燃烧产生的废气排出室外，烟囱上设有防雨帽和避雷针,避雷针用扁钢条接引入地，接地线在基础土建施工时预埋，接地电阻小于4欧姆。铜板的加料装置为料斗式，料斗式加料装置由5吨卷扬机、提升料斗、C型上料架和导绳器、转向滑轮等组成，加料时将铜板放在料斗上，开动卷扬机提升料斗，当料斗升到加料口位置时，由于H型上料架的导向作用，料斗自动倾斜，将铜板倒入炉内。②回转式保温炉回转式保温炉由炉体、炉衬、炉门、进料口、出料口、滚轮、限位轮和可伸缩式油缸及液压站组成。炉体由25mm钢板卷成，炉体下部安装偏心弧形扇板，当炉体沿扇板面转动时，由于扇板的偏心，使炉内铜水液面抬高而从出料口溢出。炉衬用轻质保温砖为保温层，中间砌筑高铝耐火砖，内衬采用SiC异型砖，SiC砖采用和竖炉相同的工艺烧制而成。炉门设在保温炉上部，采用SiC捣打料捣打而成，炉门可上下翻动，方便停炉时人工清理或...
