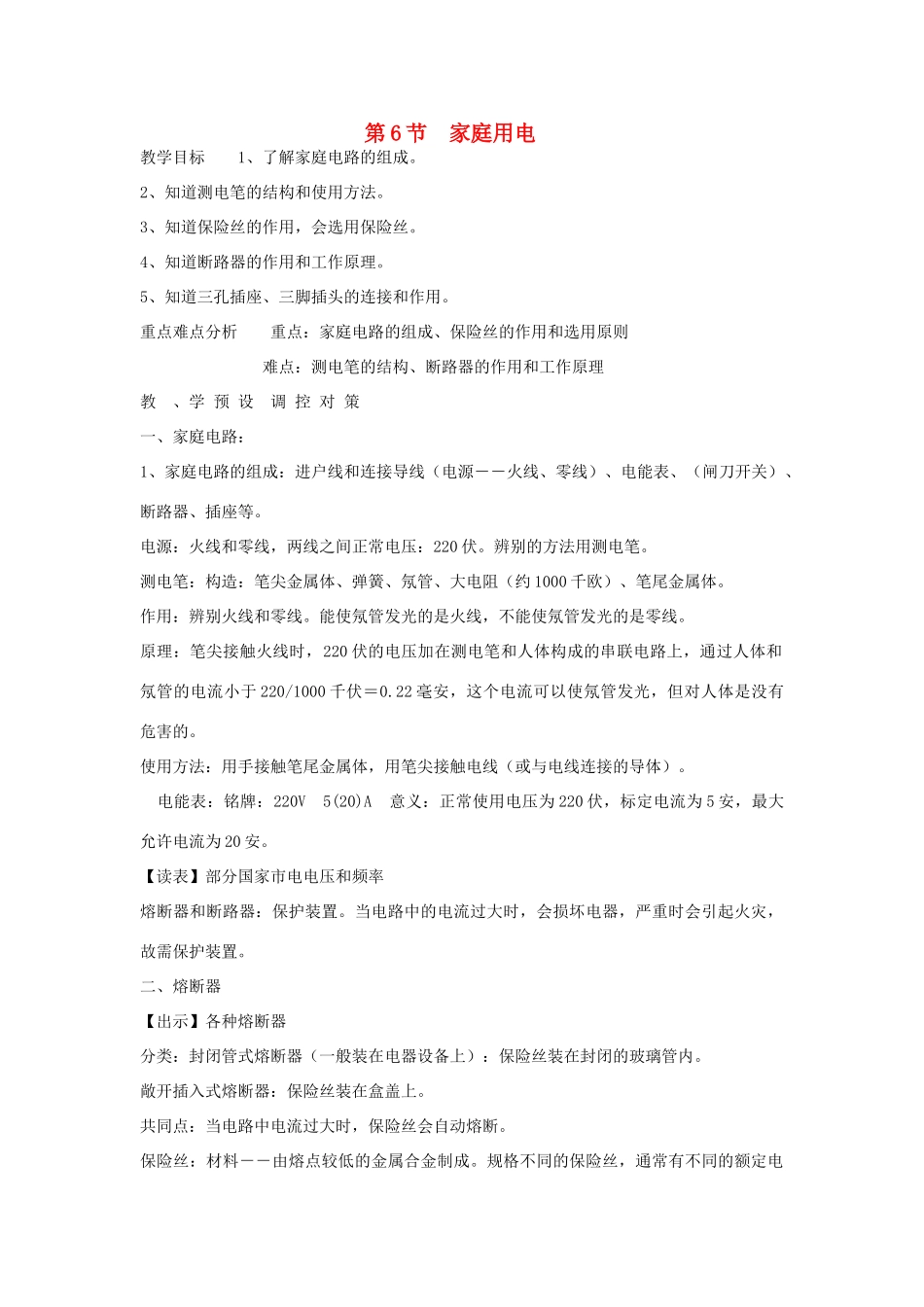

第6节家庭用电教学目标1、了解家庭电路的组成
2、知道测电笔的结构和使用方法
3、知道保险丝的作用，会选用保险丝
4、知道断路器的作用和工作原理
5、知道三孔插座、三脚插头的连接和作用
重点难点分析重点：家庭电路的组成、保险丝的作用和选用原则难点：测电笔的结构、断路器的作用和工作原理教、学预设调控对策一、家庭电路：1、家庭电路的组成：进户线和连接导线（电源－－火线、零线）、电能表、（闸刀开关）、断路器、插座等
电源：火线和零线，两线之间正常电压：220伏
辨别的方法用测电笔
测电笔：构造：笔尖金属体、弹簧、氖管、大电阻（约1000千欧）、笔尾金属体
作用：辨别火线和零线
能使氖管发光的是火线，不能使氖管发光的是零线
原理：笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过人体和氖管的电流小于220/1000千伏＝0
22毫安，这个电流可以使氖管发光，但对人体是没有危害的
使用方法：用手接触笔尾金属体，用笔尖接触电线（或与电线连接的导体）
电能表：铭牌：220V5(20)A意义：正常使用电压为220伏，标定电流为5安，最大允许电流为20安
【读表】部分国家市电电压和频率熔断器和断路器：保护装置
当电路中的电流过大时，会损坏电器，严重时会引起火灾，故需保护装置
二、熔断器【出示】各种熔断器分类：封闭管式熔断器（一般装在电器设备上）：保险丝装在封闭的玻璃管内
敞开插入式熔断器：保险丝装在盒盖上
共同点：当电路中电流过大时，保险丝会自动熔断
保险丝：材料－－由熔点较低的金属合金制成
规格不同的保险丝，通常有不同的额定电流

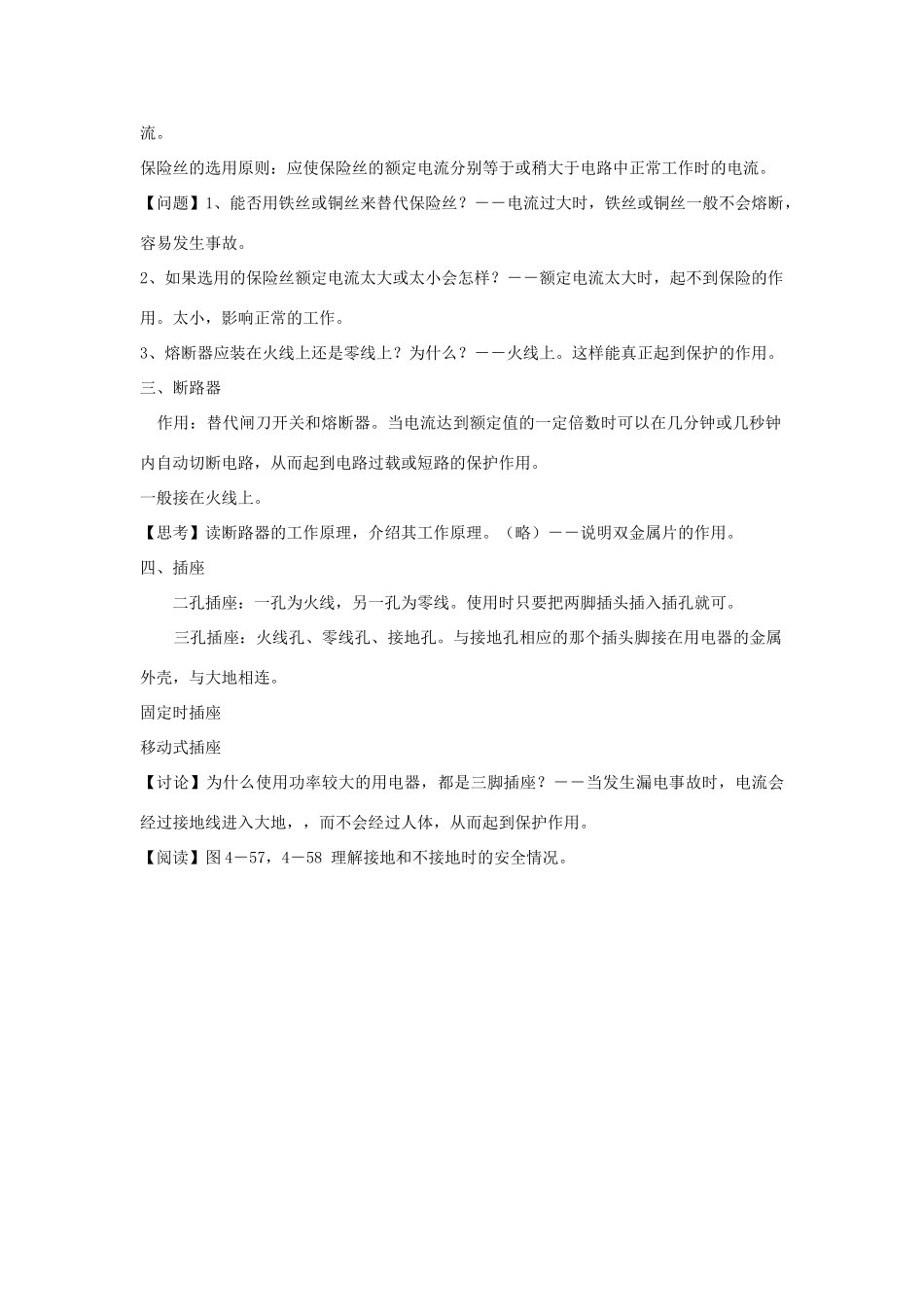

保险丝的选用原则：应使保险丝的额定电流分别等于或稍大于电路中正常工作时的电流
【问题】1、能否用铁丝或铜丝来替代保险丝
－－电流过大时，铁丝或铜丝一般不会熔断，容易发生事故
2、如果选用的保险丝额定电流太大或太小会怎样
－－额定电流太大时，起不到
