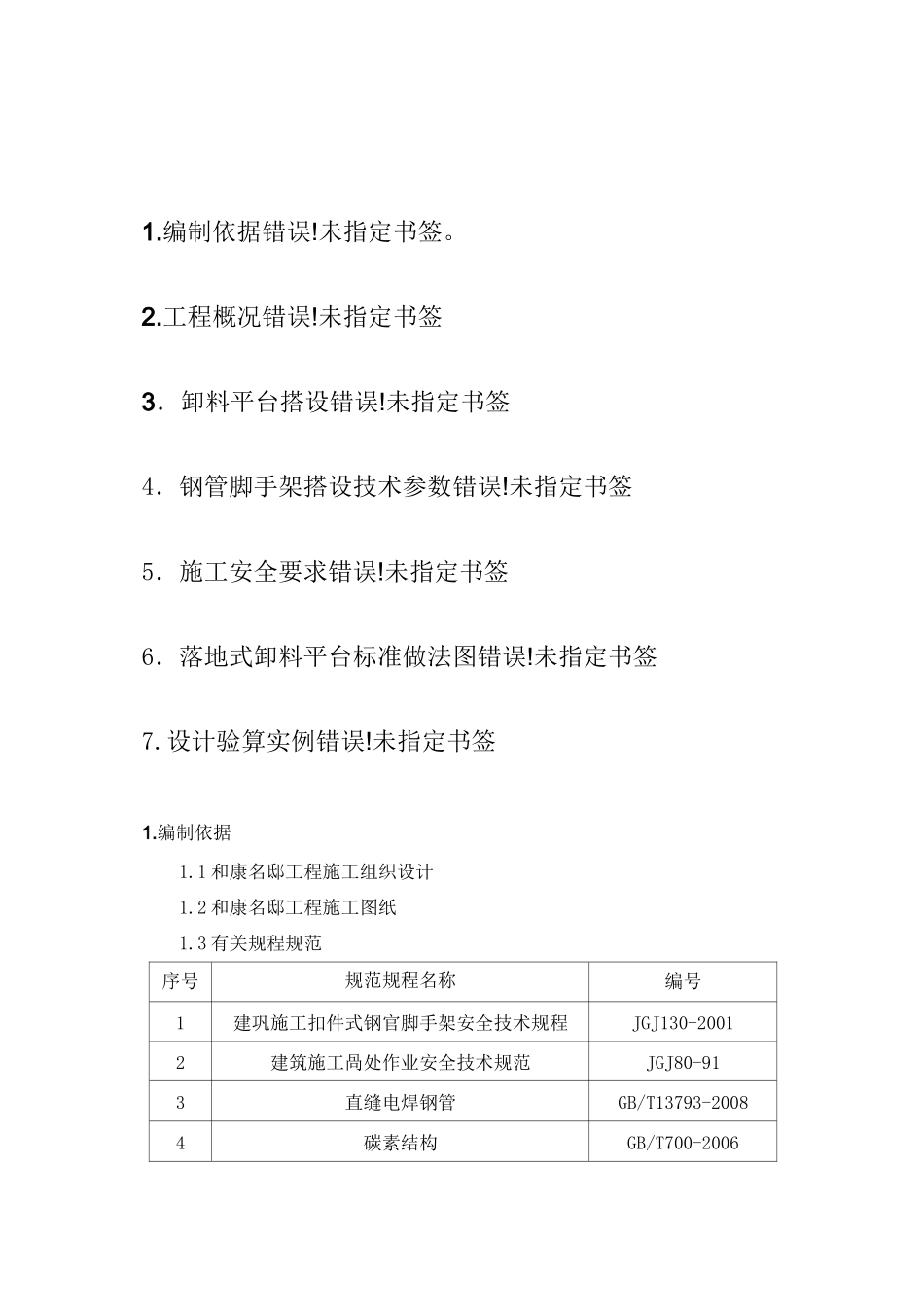

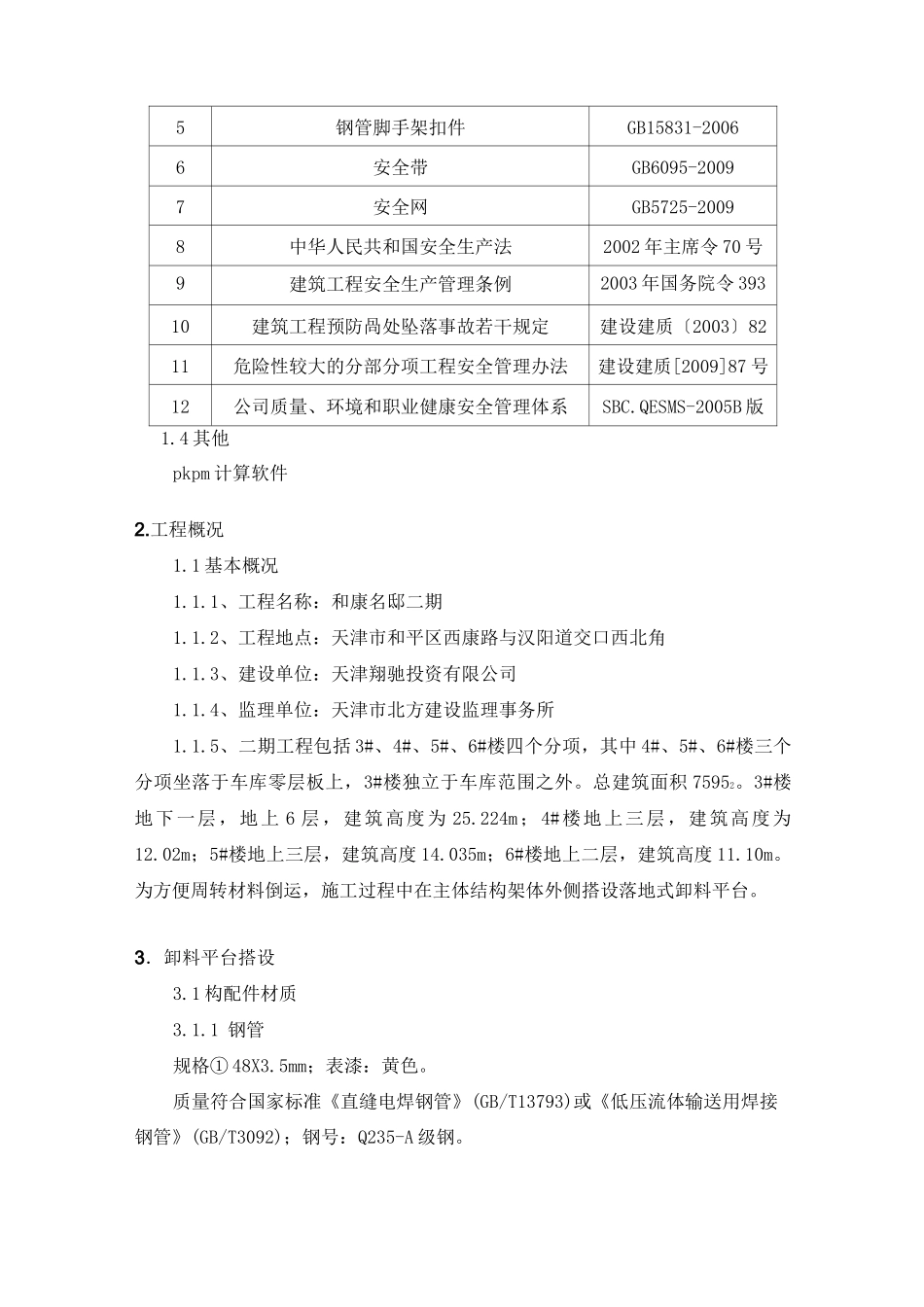

1.编制依据错误!未指定书签。2.工程概况错误!未指定书签3．卸料平台搭设错误!未指定书签4．钢管脚手架搭设技术参数错误!未指定书签5．施工安全要求错误!未指定书签6．落地式卸料平台标准做法图错误!未指定书签7.设计验算实例错误!未指定书签1.编制依据1.1和康名邸工程施工组织设计1.2和康名邸工程施工图纸1.3有关规程规范序号规范规程名称编号1建巩施工扣件式钢官脚手架安全技术规程JGJ130-20012建筑施工咼处作业安全技术规范JGJ80-913直缝电焊钢管GB/T13793-20084碳素结构GB/T700-20065钢管脚手架扣件GB15831-20066安全带GB6095-20097安全网GB5725-20098中华人民共和国安全生产法2002年主席令70号9建筑工程安全生产管理条例2003年国务院令39310建筑工程预防咼处坠落事故若干规定建设建质〔2003〕8211危险性较大的分部分项工程安全管理办法建设建质[2009]87号12公司质量、环境和职业健康安全管理体系SBC.QESMS-2005B版1.4其他pkpm计算软件2.工程概况1.1基本概况1.1.1、工程名称：和康名邸二期1.1.2、工程地点：天津市和平区西康路与汉阳道交口西北角1.1.3、建设单位：天津翔驰投资有限公司1.1.4、监理单位：天津市北方建设监理事务所1.1.5、二期工程包括3#、4#、5#、6#楼四个分项，其中4#、5#、6#楼三个分项坐落于车库零层板上，3#楼独立于车库范围之外。总建筑面积75952。3#楼地下一层，地上6层，建筑高度为25.224m；4#楼地上三层，建筑高度为12.02m；5#楼地上三层，建筑高度14.035m；6#楼地上二层，建筑高度11.10m。为方便周转材料倒运，施工过程中在主体结构架体外侧搭设落地式卸料平台。3．卸料平台搭设3.1构配件材质3.1.1钢管规格①48X3.5mm；表漆：黄色。质量符合国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)；钢号：Q235-A级钢。禁止使用：严重锈蚀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材。立杆两端面切口须平直。严禁有斜口、毛口、卷口等现象。3.1.2扣件符合国家标准《钢管脚手架扣件》(GB15831)。禁止使用脆裂、变形、滑丝、无出厂合格证和生产许可证或无检测合格证明的扣件。在螺栓拧紧扭力矩达到65N・m时，不得发生破坏。新、旧扣件均应进行防锈处理。3.1.3拉结用材钢管：规格①48X3.5mm3.1.4木脚手板：(1)厚度为50mm,宽200〜300mm。(2)禁止使用腐朽、有裂纹的脚手板。4．钢管脚手架搭设技术参数平台长4.8m，宽3.6m，采用①48X3.5钢管搭设。搭设间距为：立杆的纵距b=1.20m,立杆的横距l=1.20m,立杆的步距h=1.20m。架体顶部满铺50mm厚脚手板，顶部四周搭设1.5m高防护栏杆，立杆内侧用12mm竹夹板(或其他木胶合板)封严。架体外围连续设置剪刀撑。每隔三步与结构进行拉接两道。5．施工安全要求5.1安全保证措施各级管理人员要对职工生命负责的态度去严格要求，严格管理，认真抓好安全工作，搞好安全设施。5.1.1人员要求(1)严格参照外架搭设要求进行施工。(2)必须持证上岗。具备高空作业的能力，18岁以上、40岁以下，无疾病。(3)必须服从管理人员的安排。遵守项目各项安全管理规定和制度。进入施工现场的人员必须戴安全帽，系好安全带，作好防护设施。不得穿拖鞋等，必须穿防滑鞋上班。严禁向下抛扔杂物，不得酒后作业，严禁嬉闹。(4)积极配合卸料平台搭设完毕后的工作。(5)必须负责搭设前和搭设后的日常检查和修养。(6)听从管理人员安排积极配合项目安全员日常检查，发现问题及时整改。5.1.2搭设要点(1)搭设完毕后，必须经项目组织验收合格后，方可投入使用；(2)立杆间距、横杆间距符合方案要求；(3)卸料平台当前操作层必须满铺脚手板，卸料平台与结构间空隙用跳板和木方封严；(4)卸料平台基础应事先进行夯实处理，并立杆下部铺跳板以防止沉降。平台使用过程中派专人对架体的稳定性、沉降度进行观测，发现异常及时上报处理。；(5)平台三侧外露面均要求满设剪刀撑，角度在45°〜60°之间。(6)平台由下一层搭设至上一层后，在下一层满铺跳板的位置处满挂大眼安全网。(7)卸料平台在搭设过程中严禁以平台与外架连接来代替平台与结构主体间的连接。(8)架体搭设是超出相应作业面1.5m，用于施工防护。5.1.3、使用阶段(...
