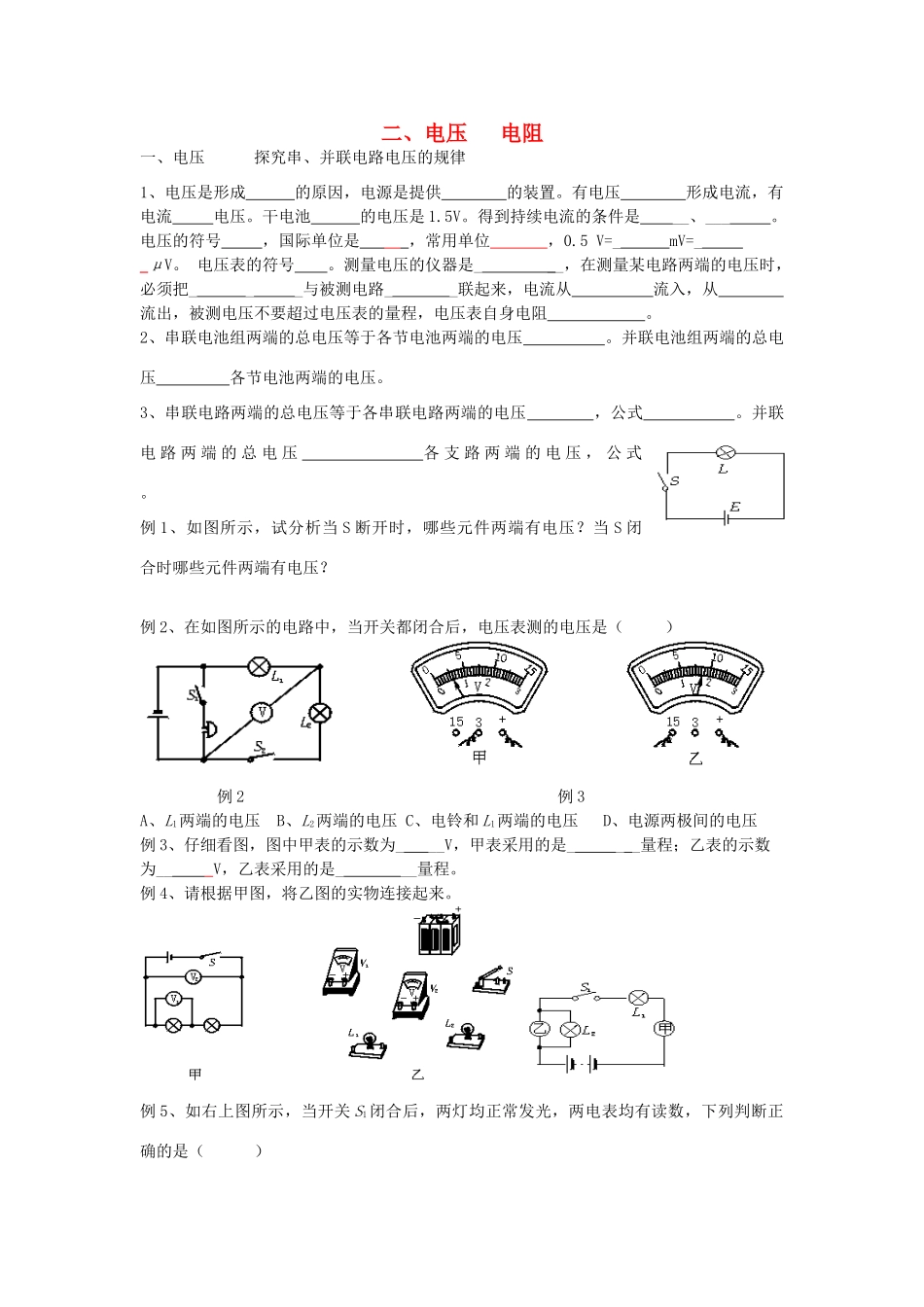

二、电压电阻一、电压探究串、并联电路电压的规律1、电压是形成的原因，电源是提供的装置。有电压形成电流，有电流电压。干电池的电压是1.5V。得到持续电流的条件是__、___。电压的符号，国际单位是，常用单位，0.5V=_mV=__μV。电压表的符号。测量电压的仪器是___，在测量某电路两端的电压时，必须把___与被测电路__联起来，电流从流入，从流出，被测电压不要超过电压表的量程，电压表自身电阻。2、串联电池组两端的总电压等于各节电池两端的电压。并联电池组两端的总电压各节电池两端的电压。3、串联电路两端的总电压等于各串联电路两端的电压，公式。并联电路两端的总电压各支路两端的电压，公式。例1、如图所示，试分析当S断开时，哪些元件两端有电压？当S闭合时哪些元件两端有电压？例2、在如图所示的电路中，当开关都闭合后，电压表测的电压是（）例2例3A、L1两端的电压B、L2两端的电压C、电铃和L1两端的电压D、电源两极间的电压例3、仔细看图，图中甲表的示数为___V，甲表采用的是___量程；乙表的示数为__V，乙表采用的是___量程。例4、请根据甲图，将乙图的实物连接起来。例5、如右上图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（）A．甲是电流表，乙是电压表B．甲．乙都是电流表C．甲是电压表，乙是电流表D．甲．乙都是电压表例6、在电学实验中遇到断路时，常常用伏特表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（）A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良例7、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是()A．电流表坏了或未接好：B．从a经过L1到b的电路中有断路。C．L2灯丝烧断灯座未接通。D．电流表和L1、L2都坏了。例8、如图所示，电源电压为3V，闭合开关，电压表示数为2V，则（）A、灯泡L1两端电压为2VB、灯泡L2两端电压为2VC、灯泡L1两端电压为3VD、灯泡L2两端电压为1V例9、如图示电路，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数也为6V，问：例9例10例11（1）L1、L2、L3的连接方式是怎样的？（2）V1、V2分别测的是什么电压？（3）A、B间的电压值为多大？例10、如图，电源电压为6V，电路中的三只灯泡完全相同。问：（1）若电流表的示数是0.3A，则哪几盏灯中的电流等于0.3A？（2）电压表的读数为多少？例11、三个相同的小灯泡连接如图所示，由于电路出现故障，三个灯泡都不亮，现用电压表测A、B、C、D各点间电压，结果为UAB=UBC=UCD=0,UAC=UAD=8V，则可以断定（）A、只有A、B或B、C间断路。B、A、B间和B、C间都有断路，但C、D间没有断路。C、A、B间、B、C间和C、D间都有断路。D、C、D间已经短路。例12、如图所示的方框是一个不透明的带盖盒子，盒内连接有两个1.5V的电池，用电压表测量AB间电压为3V，AC间电压为1.5V，BC间电压为1.5V，在方框内画出电池的连接图。例13、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.二、电阻1、电阻表示导体对电流的大小，电阻越大表示导体对电流的。电阻通常用字母表示，单位是。电路图中用表示。导体的电阻是导体本身的一种，它的大小决定于导体的、和，电阻大小还跟有关系。公式。对大多数导体来说温度越高电阻，少数导体电阻随温度的升高而，金属的电阻随温度升高而。电阻大小与导体两端的电压高低，与通过导体的电流大小，与是否通电。在物理上用的比值来表示电阻。某些物质在很低的温度时，电阻就变成了零，这就是。2、变阻器的原理：通过改变电路的电阻线的来改变电阻，从而改变电路中的电流。“501A”的含义是。使用滑动变阻器时，滑动变阻器要与被控制的电路联，采用方式接线，通电前应将滑动变阻器调到位置，不能超过变阻器允许通过的。电视机的音量开关叫做，它是一种。变阻器的优点，缺点。...
