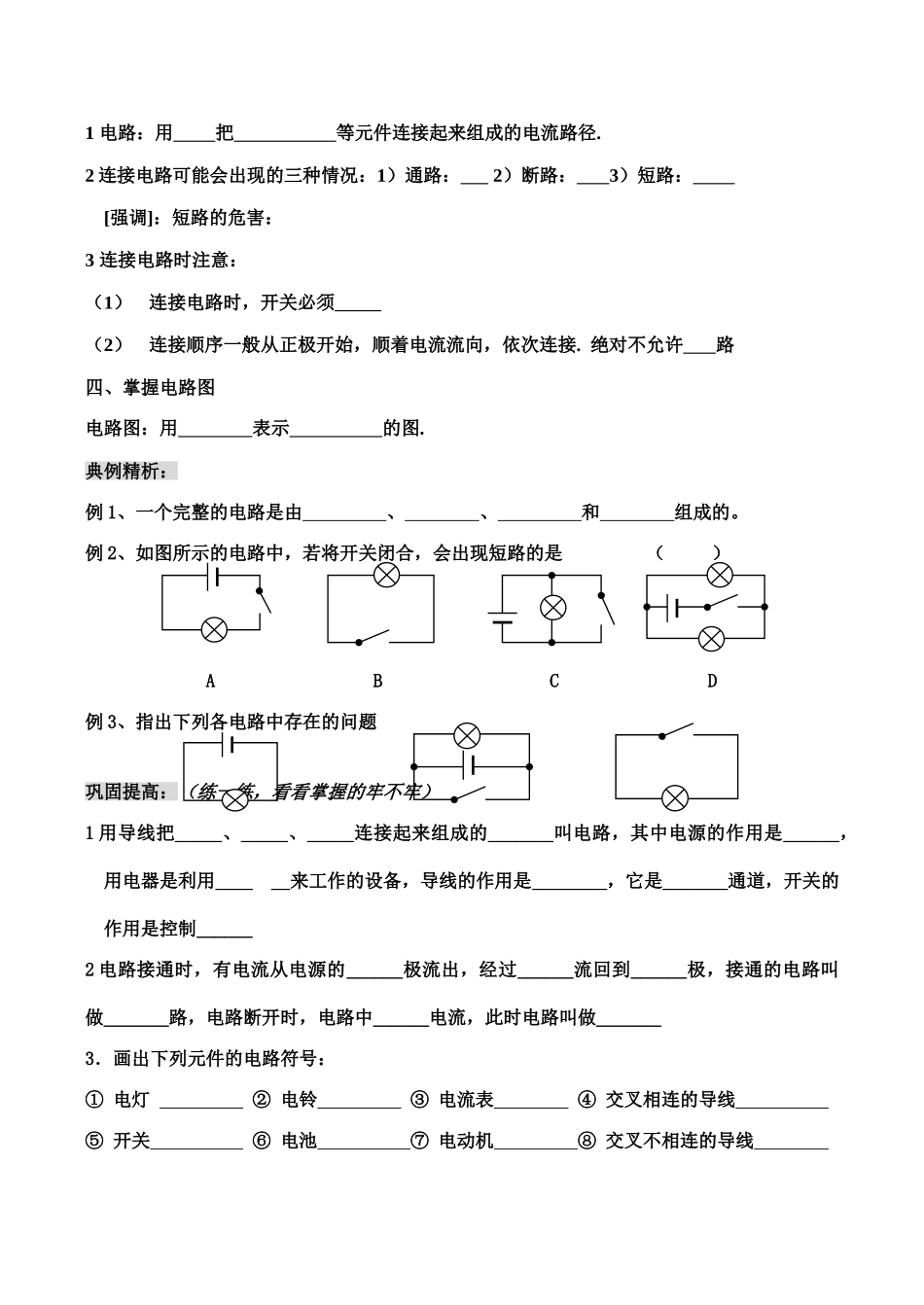

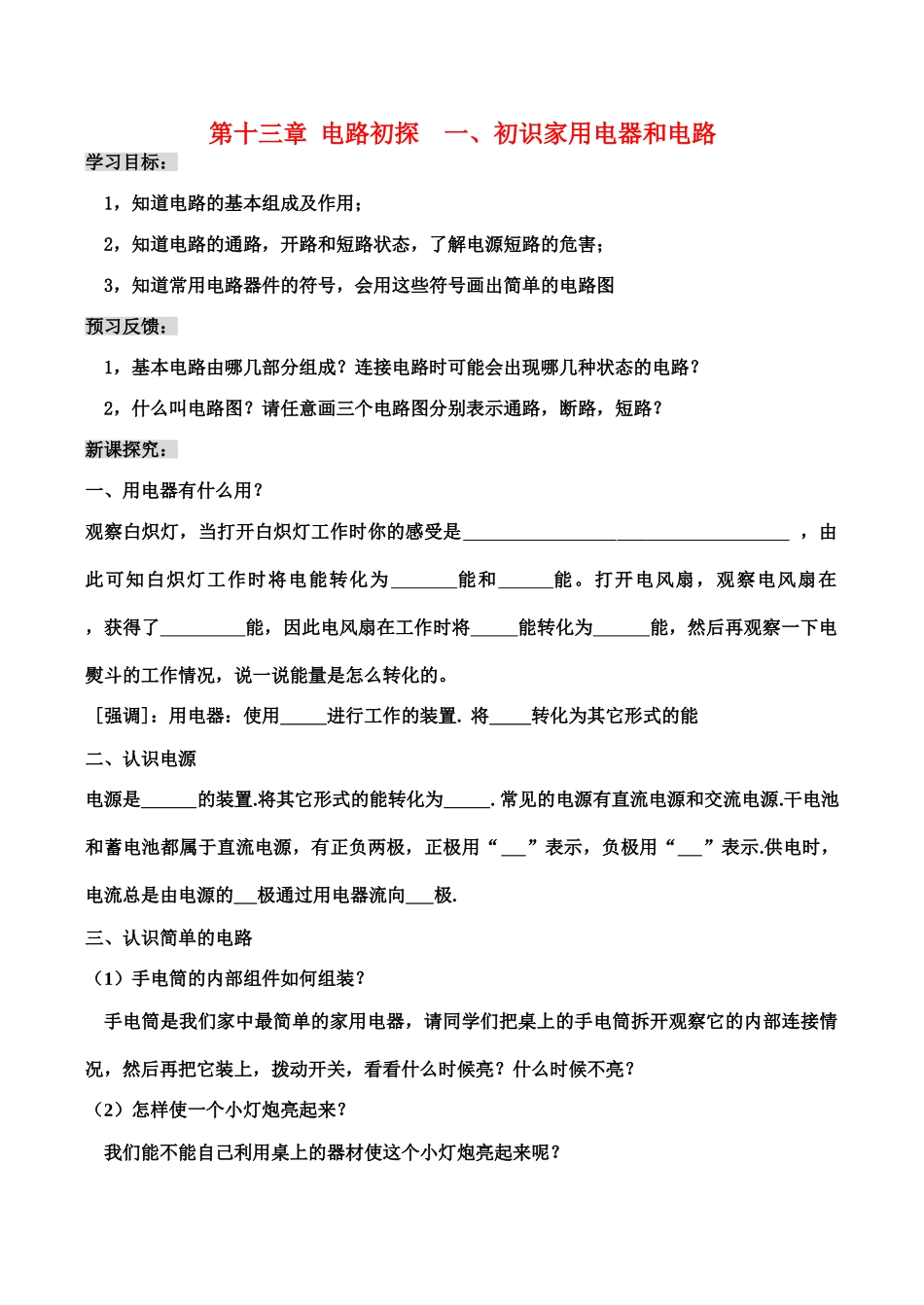

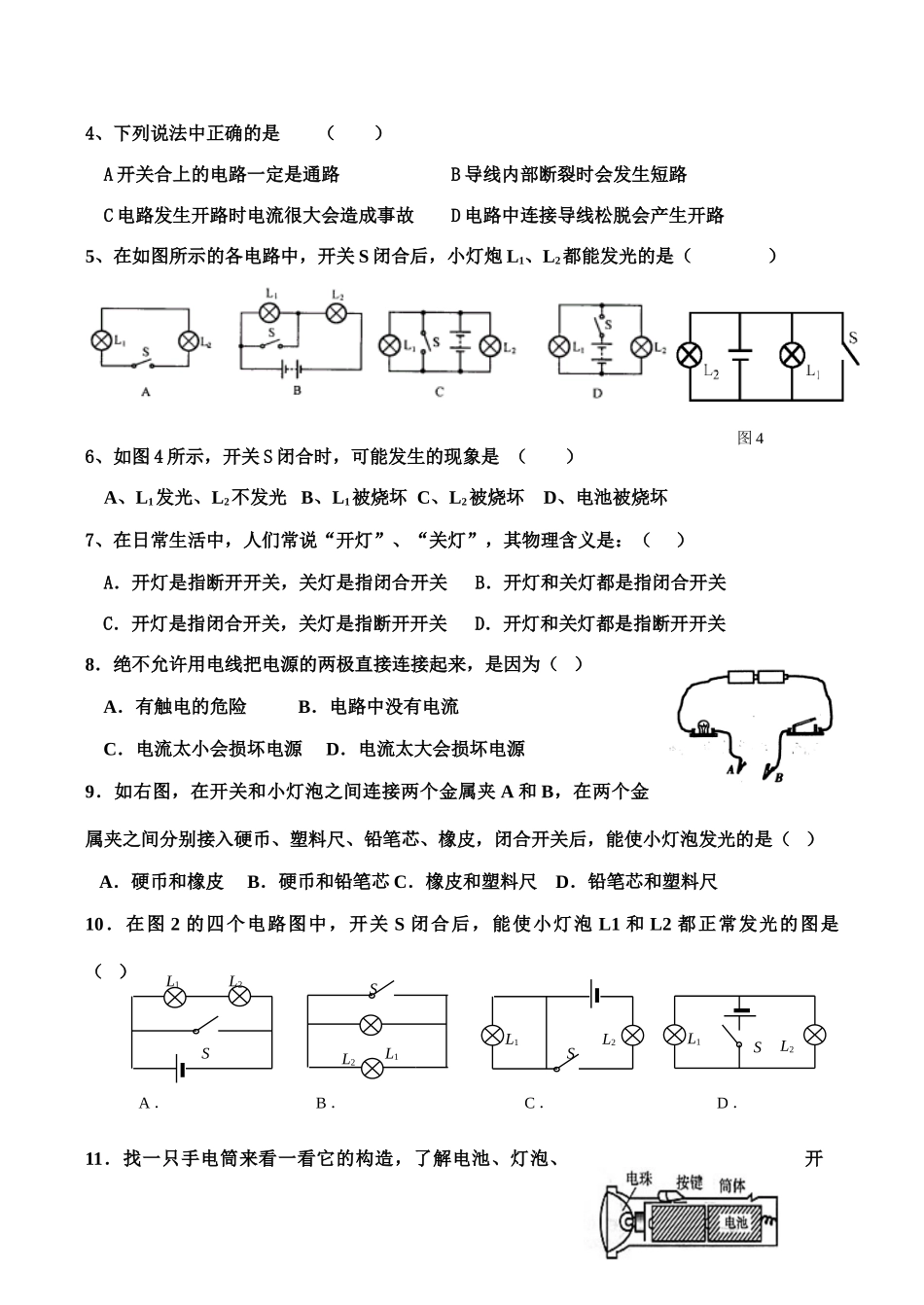

第十三章电路初探一、初识家用电器和电路学习目标：1，知道电路的基本组成及作用；2，知道电路的通路，开路和短路状态，了解电源短路的危害；3，知道常用电路器件的符号，会用这些符号画出简单的电路图预习反馈：1，基本电路由哪几部分组成？连接电路时可能会出现哪几种状态的电路？2，什么叫电路图？请任意画三个电路图分别表示通路，断路，短路？新课探究：一、用电器有什么用？观察白炽灯，当打开白炽灯工作时你的感受是，由此可知白炽灯工作时将电能转化为能和能。打开电风扇，观察电风扇在，获得了能，因此电风扇在工作时将能转化为能，然后再观察一下电熨斗的工作情况，说一说能量是怎么转化的。[强调]：用电器：使用进行工作的装置.将转化为其它形式的能二、认识电源电源是的装置.将其它形式的能转化为.常见的电源有直流电源和交流电源.干电池和蓄电池都属于直流电源，有正负两极，正极用“”表示，负极用“”表示.供电时，电流总是由电源的极通过用电器流向极.三、认识简单的电路（1）手电筒的内部组件如何组装？手电筒是我们家中最简单的家用电器，请同学们把桌上的手电筒拆开观察它的内部连接情况，然后再把它装上，拨动开关，看看什么时候亮？什么时候不亮？（2）怎样使一个小灯炮亮起来？我们能不能自己利用桌上的器材使这个小灯炮亮起来呢？1电路：用把等元件连接起来组成的电流路径.2连接电路可能会出现的三种情况：1）通路：2）断路：3）短路：[强调]：短路的危害：3连接电路时注意：（1）连接电路时，开关必须（2）连接顺序一般从正极开始，顺着电流流向，依次连接.绝对不允许路四、掌握电路图电路图：用表示的图.典例精析：例1、一个完整的电路是由、、和组成的。例2、如图所示的电路中，若将开关闭合，会出现短路的是（）ABCD例3、指出下列各电路中存在的问题巩固提高：（练一练，看看掌握的牢不牢）1用导线把_____、_____、_____连接起来组成的_______叫电路，其中电源的作用是______，用电器是利用______来工作的设备，导线的作用是________，它是_______通道，开关的作用是控制______2电路接通时，有电流从电源的______极流出，经过______流回到______极，接通的电路叫做_______路，电路断开时，电路中______电流，此时电路叫做_______3．画出下列元件的电路符号：①电灯②电铃③电流表④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线4、下列说法中正确的是（）A开关合上的电路一定是通路B导线内部断裂时会发生短路C电路发生开路时电流很大会造成事故D电路中连接导线松脱会产生开路5、在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（）6、如图4所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏7、在日常生活中，人们常说“开灯”、“关灯”，其物理含义是：（）A．开灯是指断开开关，关灯是指闭合开关B．开灯和关灯都是指闭合开关C．开灯是指闭合开关，关灯是指断开开关D．开灯和关灯都是指断开开关8．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源9．如右图，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮B．硬币和铅笔芯C．橡皮和塑料尺D．铅笔芯和塑料尺10．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）11．找一只手电筒来看一看它的构造，了解电池、灯泡、开图4L1L2SL1L2SL1L2SL1L2SA．B．C．D．关是怎样连接起来的？一般手电筒的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．
