九年级物理下册 15.4 家庭电路与安全用电教案 苏科版-苏科版初中九年级下册物理教案VIP免费

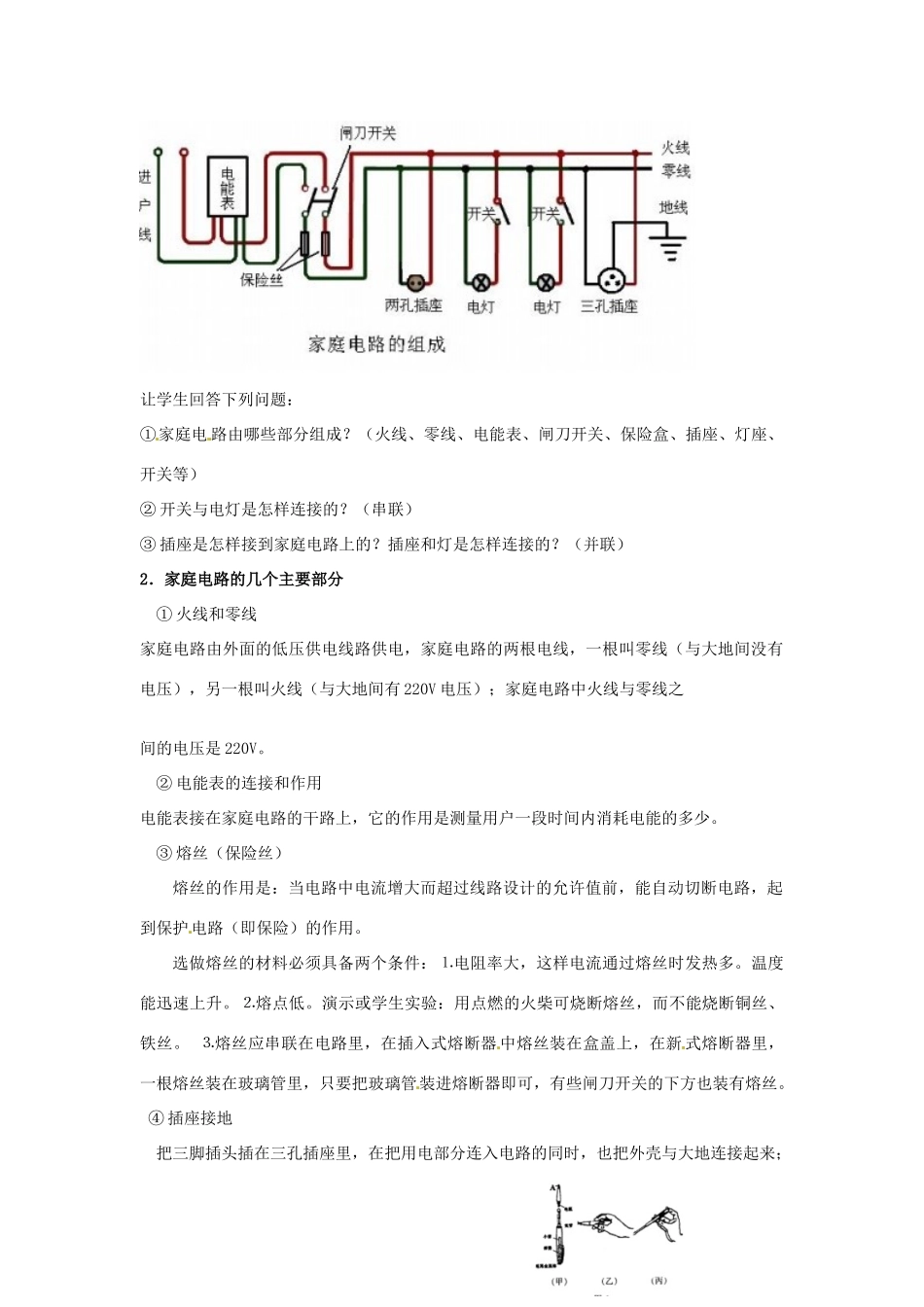

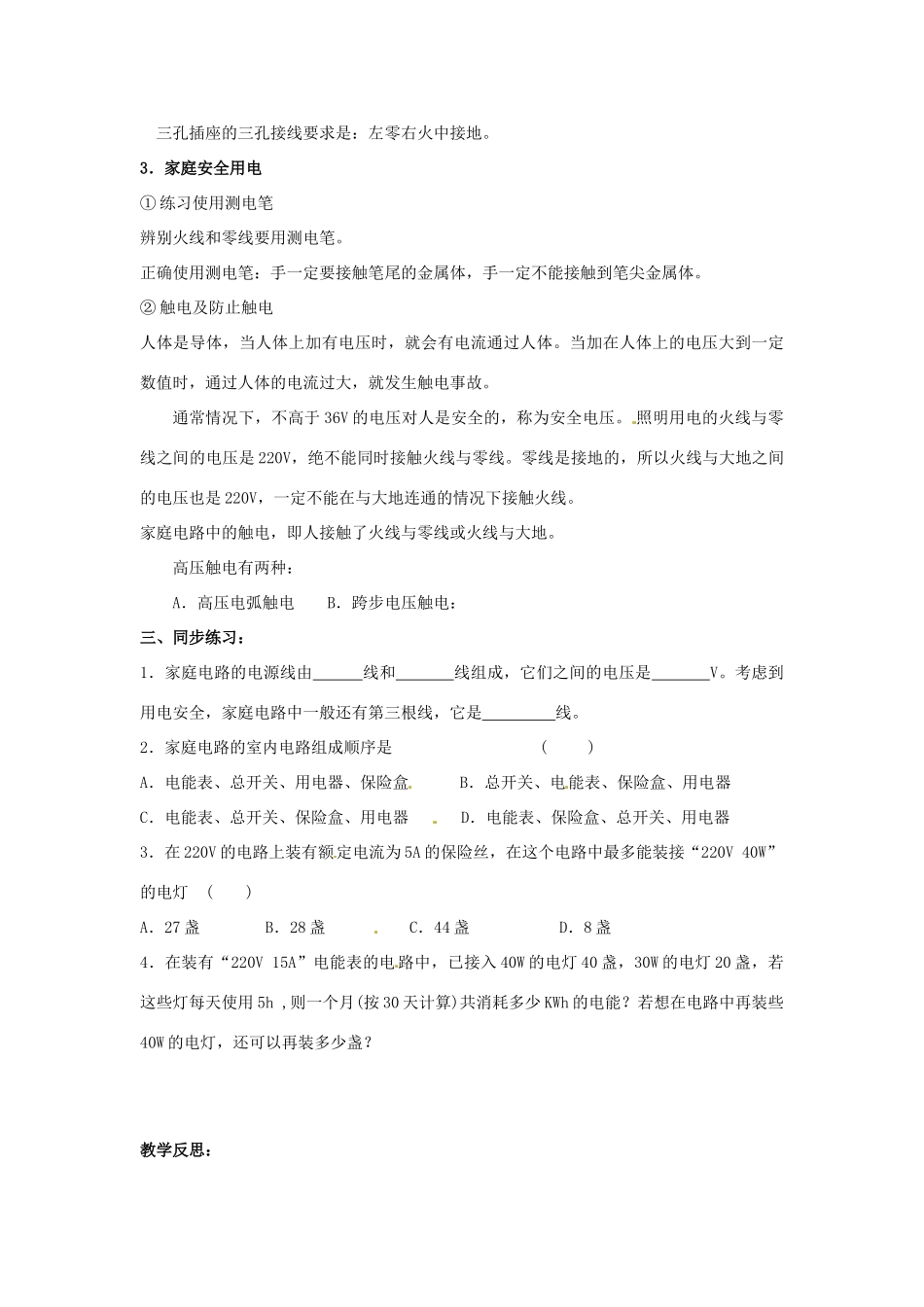

15.4家庭安全用电教学目标：1、知道插座、家用电器靠供电箱统一接地的作用。知道火线零线的含义，会组装测电笔，会使用测电笔正确辨认火线和零线。2、知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。3、进一步培养学生理论联系实际的学习习惯，严格遵守操作规程的科学态度，以及综合运用物理知识分析、解决实际问题的能力。教学重点：知道插座、家用电器靠供电箱统一接地的作用。知道火线零线的含义，会组装测电笔，会使用测电笔正确辨认火线和零线；知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况避免触电方法以及触电急救方法等方面知识，积累安全用电常识。教学难点：插座、家用电器靠供电箱统一接地的作用；常见的几种触电情况、避免触电方法。教学过程：一、引入新课：教室里各盏灯是怎样连接的？依次通断教室里各盏灯（使学生知道是并联）。那么我们家里的灯是怎样连接的？家里的插座和台灯又是怎样连接的？我们家里的电路由哪些部分组成？操作家庭电路要注意些什么？熔丝为什么会烧断？如何使用测电笔人为什么会触电，怎样急救？怎样安全用电？这节课我们要先来研究家庭安全用电，板书标题。二、新课教学：1．家庭电路的组成和连接方法投影家庭电路布线图投影片。逐个观察每一部分，并引导学生说出每个器材的名称。让学生回答下列问题：①家庭电路由哪些部分组成？（火线、零线、电能表、闸刀开关、保险盒、插座、灯座、开关等）②开关与电灯是怎样连接的？（串联）③插座是怎样接到家庭电路上的？插座和灯是怎样连接的？（并联）2．家庭电路的几个主要部分①火线和零线家庭电路由外面的低压供电线路供电，家庭电路的两根电线，一根叫零线（与大地间没有电压），另一根叫火线（与大地间有220V电压）；家庭电路中火线与零线之间的电压是220V。②电能表的连接和作用电能表接在家庭电路的干路上，它的作用是测量用户一段时间内消耗电能的多少。③熔丝（保险丝）熔丝的作用是：当电路中电流增大而超过线路设计的允许值前，能自动切断电路，起到保护电路（即保险）的作用。选做熔丝的材料必须具备两个条件：⒈电阻率大，这样电流通过熔丝时发热多。温度能迅速上升。⒉熔点低。演示或学生实验：用点燃的火柴可烧断熔丝，而不能烧断铜丝、铁丝。⒊熔丝应串联在电路里，在插入式熔断器中熔丝装在盒盖上，在新式熔断器里，一根熔丝装在玻璃管里，只要把玻璃管装进熔断器即可，有些闸刀开关的下方也装有熔丝。④插座接地把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来；三孔插座的三孔接线要求是：左零右火中接地。3．家庭安全用电①练习使用测电笔辨别火线和零线要用测电笔。正确使用测电笔：手一定要接触笔尾的金属体，手一定不能接触到笔尖金属体。②触电及防止触电人体是导体，当人体上加有电压时，就会有电流通过人体。当加在人体上的电压大到一定数值时，通过人体的电流过大，就发生触电事故。通常情况下，不高于36V的电压对人是安全的，称为安全电压。照明用电的火线与零线之间的电压是220V，绝不能同时接触火线与零线。零线是接地的，所以火线与大地之间的电压也是220V，一定不能在与大地连通的情况下接触火线。家庭电路中的触电，即人接触了火线与零线或火线与大地。高压触电有两种：A．高压电弧触电B．跨步电压触电：三、同步练习：1．家庭电路的电源线由线和线组成，它们之间的电压是V。考虑到用电安全，家庭电路中一般还有第三根线，它是线。2．家庭电路的室内电路组成顺序是()A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器3．在220V的电路上装有额定电流为5A的保险丝，在这个电路中最多能装接“220V40W”的电灯()A．27盏B．28盏C．44盏D．8盏4．在装有“220V15A”电能表的电路中，已接入40W的电灯40盏，30W的电灯20盏，若这些灯每天使用5h,则一个月(按30天计算)共消耗多少KWh的电能？若想在电路中再装些4...
