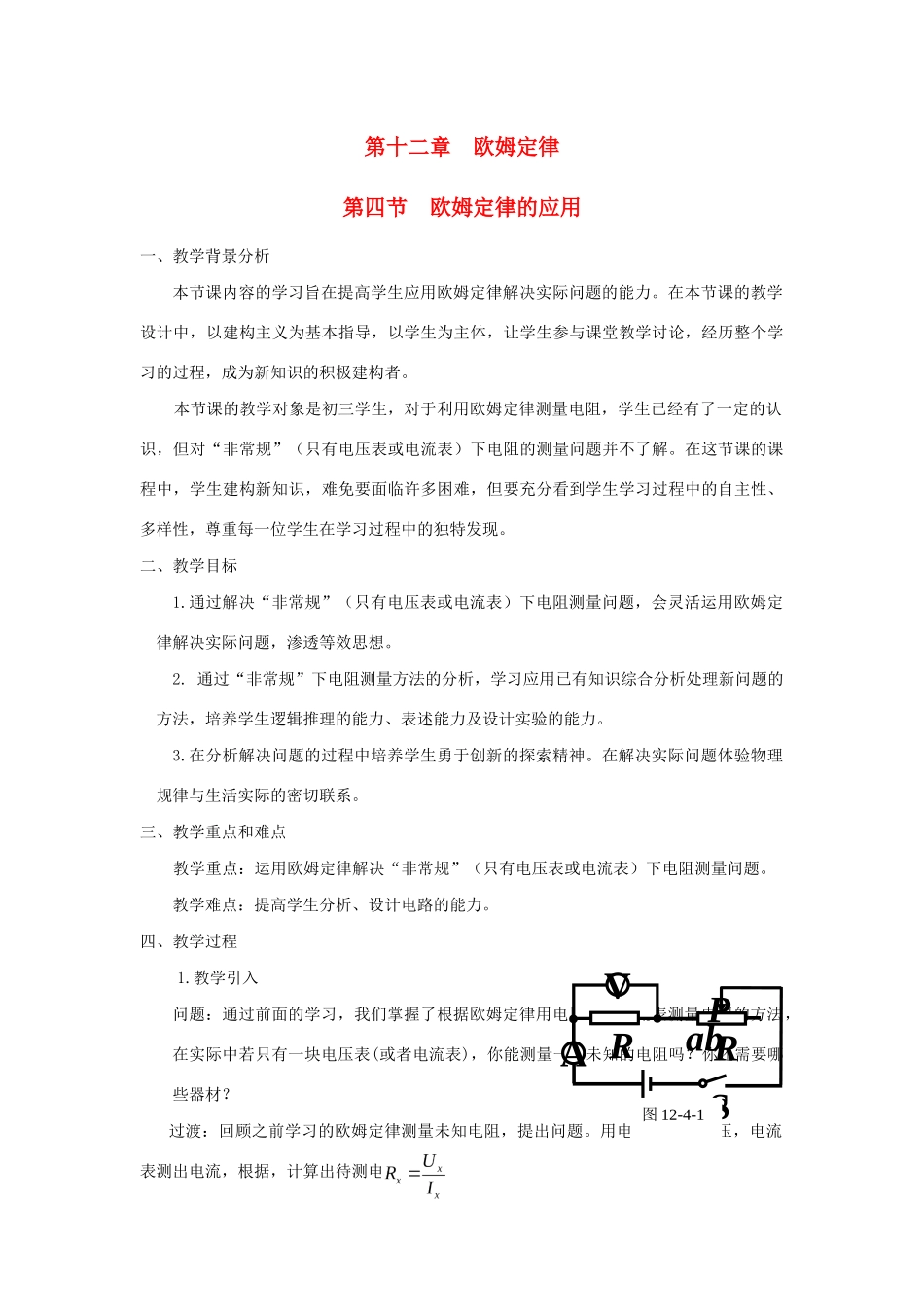

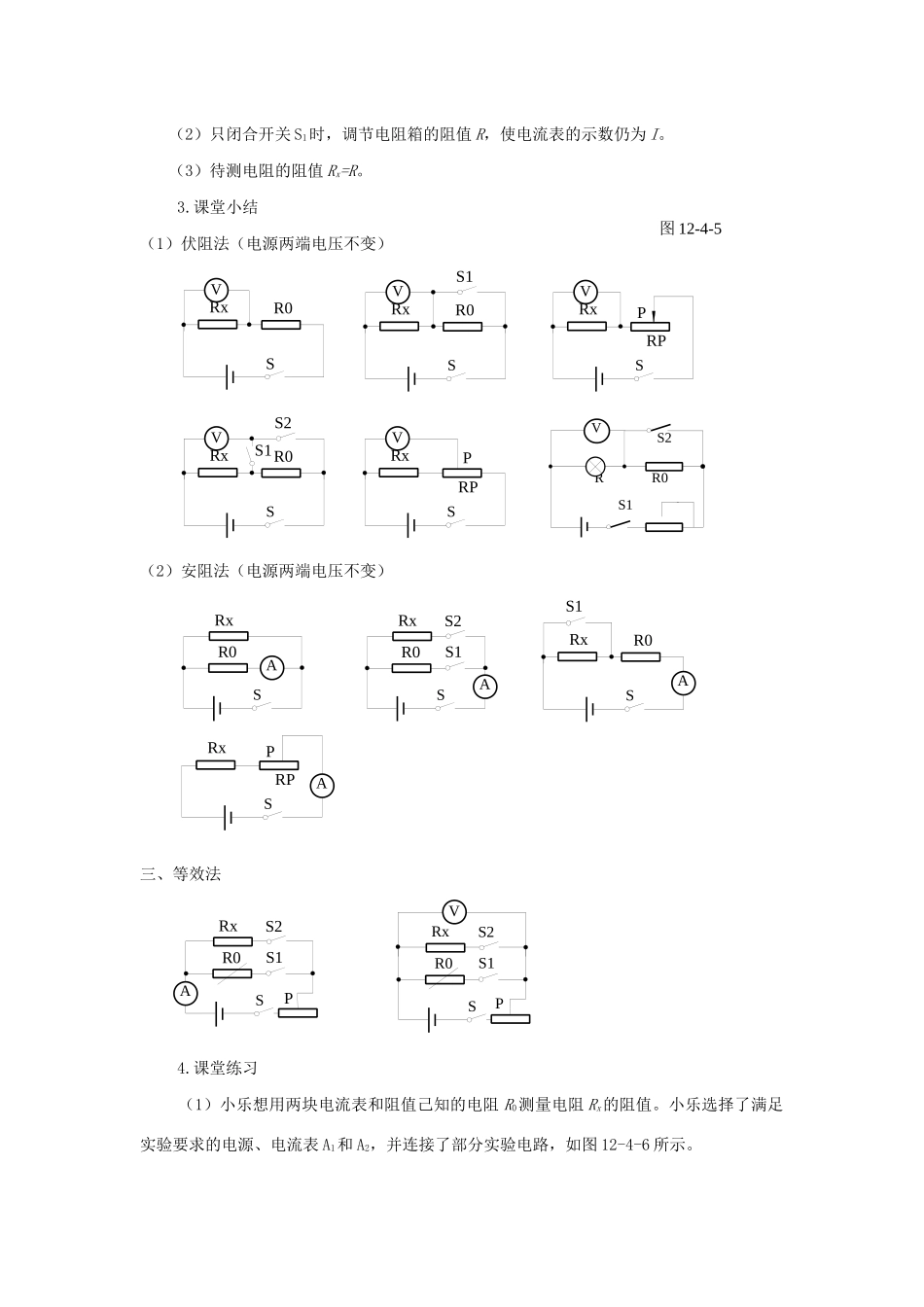

第十二章欧姆定律第四节欧姆定律的应用一、教学背景分析本节课内容的学习旨在提高学生应用欧姆定律解决实际问题的能力。在本节课的教学设计中，以建构主义为基本指导，以学生为主体，让学生参与课堂教学讨论，经历整个学习的过程，成为新知识的积极建构者。本节课的教学对象是初三学生，对于利用欧姆定律测量电阻，学生已经有了一定的认识，但对“非常规”（只有电压表或电流表）下电阻的测量问题并不了解。在这节课的课程中，学生建构新知识，难免要面临许多困难，但要充分看到学生学习过程中的自主性、多样性，尊重每一位学生在学习过程中的独特发现。二、教学目标1.通过解决“非常规”（只有电压表或电流表）下电阻测量问题，会灵活运用欧姆定律解决实际问题，渗透等效思想。2.通过“非常规”下电阻测量方法的分析，学习应用已有知识综合分析处理新问题的方法，培养学生逻辑推理的能力、表述能力及设计实验的能力。3.在分析解决问题的过程中培养学生勇于创新的探索精神。在解决实际问题体验物理规律与生活实际的密切联系。三、教学重点和难点教学重点：运用欧姆定律解决“非常规”（只有电压表或电流表）下电阻测量问题。教学难点：提高学生分析、设计电路的能力。四、教学过程1.教学引入问题：通过前面的学习，我们掌握了根据欧姆定律用电压表和电流表测量电阻的方法，在实际中若只有一块电压表(或者电流表)，你能测量一个未知的电阻吗？你还需要哪些器材？过渡：回顾之前学习的欧姆定律测量未知电阻，提出问题。用电压表测出电压，电流表测出电流，根据，计算出待测电阻。SARVabRPP图12-4-12.“知识点”教学（1）伏阻法：有电压表、定值电阻R0，无电流表，用一个电压表和一个定值电阻代替电流表。测电阻的思路：可以用电压表测出一个定值电阻的电压，用电压除以定值电阻就可以计算出电流，如果将这个电阻和待测电阻串联在一起，定值电阻的电流就等于待测电阻的电流，就可以计算出待测电阻。测电阻步骤：①按电路图连接电路，并将电压表指针调零；②闭合开关S，测出Rx两端电压为Ux；③断开开关S，将电压表接到R0两端，闭合开关S，测出R0两端电压U0；④断开开关S，整理实验器材。（2）安阻法：有电流表、定值电阻R0，无电压表，用一个电流表和一个定值电阻代替电压表。测电阻的思路：可以用电流表测出定值电阻两端的电压，用电流乘以定值电阻就可以计算出电压，如果将这个电阻和待测电阻并联在一起，定值电阻的电压就等于待测电阻的电压，就可以计算出待测电阻。测电阻步骤：①将电流表指针调零，按电路图连接电路；②闭合开关S，记录电流表R0的电流为I0；③断开开关S，将电流表接到Rx的支路并记录电流表的示数为Ix；④断开开关S，整理实验器材。（3）等效替代法：有电压表、电阻箱，没有定值电阻。（1）只闭合开关S2时，电压表的示数为U；（2）只闭合开关S1时，调节电阻箱的阻值R，使电压表的示数仍为U。（3）待测电阻的阻值Rx=R。有电流表、电阻箱，没有定值电阻。（1）只闭合开关S2时，电流表的示数为I。RxVR0VR0IxI0ARxAS1R′S2RRxVS1R′S2RARx图12-4-2图12-4-3图12-4-4SRxRPVPSRxR0VS1SRxR0VS1R0RVS2SRxR0VS2S1SRxRPVPSRxR0S1AS1SRxR0AS2SRxR0ASRxRPPAS1SRxR0AS2PVS1SRxR0S2P（2）只闭合开关S1时，调节电阻箱的阻值R，使电流表的示数仍为I。（3）待测电阻的阻值Rx=R。3.课堂小结（1）伏阻法（电源两端电压不变）（2）安阻法（电源两端电压不变）三、等效法4.课堂练习（1）小乐想用两块电流表和阻值己知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图12-4-6所示。图12-4-5图12-4-6S2A2R0A1RxS1图12-4-7S2V2R0V1RxS1①请你帮助小乐完成图所示的实验电路的连接。②电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx。Rx＝。（2）（变式）小乐想利用两块电压表和阻值已知的电阻R0测量电阻Rx的阻值。如图12-4-7所示。①请你只连接一根导线帮助小乐完成图12-4-7所示的实验电路的连接。②电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、U2和R0表示Rx。Rx＝。五、教学反思本节课是欧姆定...
